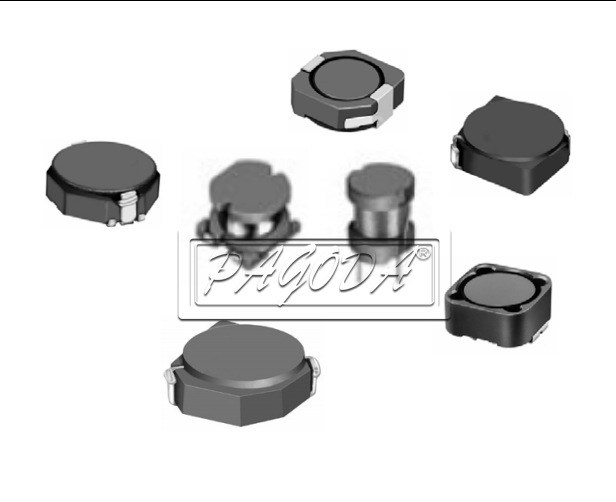

厂家直销小型固定电感器,1210贴片电感


应用范围: 滤波

种类: 固定电感

品牌: pagoda/村田

型号: 1206 1210 1808

封装形式: 贴片电感

绕线形式: 单层间绕式

导磁体性质: 空芯

磁芯形状: 帽形

工作频率: 高频

安装方式: 立式密封

骨架材料: 塑料

电感量: 1.2N

允许误差: 7%

感抗XL: 25

额定电流: 30

分布电容: 22

标称电压: 16


小型固定电感器通常是用漆包线在磁心上直接绕制而成,主要用在滤波、振荡、陷波、延迟等电路中,它有密封式和非密封式两种封装形式,两种形式又都有立式和卧式两种外形结构,
1.立式密封固定电感器立式密封固定电感器采用同向型引脚,国产有LGLG2等系列电感器,进口的有捷比信高频电感和捷比信功率电感器等,国产电感量范围为0.1~2200μH(直标在外壳上),额定工作电流为0.05~1.6A,误差范围为±5%~±10%,进口的电感量,电流量范围更大,误差则更小。进口有TDK系列色码电感器,其电感量用色点标在电感器表面。
2.卧式密封固定电感器卧式密封固定电感器采用轴向型引脚,国产有LG1LGALGX等系列。
LG1系列电感器的电感量范围为0.1~22000μH(直标在外壳上),额定工作电流为0.05~1.6A,误差范围为±5%~±10%
LGA系列电感器采用超小型结构,外形与1/2W色环电阻器相似,其电感量范围为0.22~100μH(用色环标在外壳上),额定电流为0.09~0.4A
LGX系列色码电感器也为小型封装结构,其电感量范围为0.1~10000μH,额客电流分为50mA150mA300mA1.6A四种规格。
