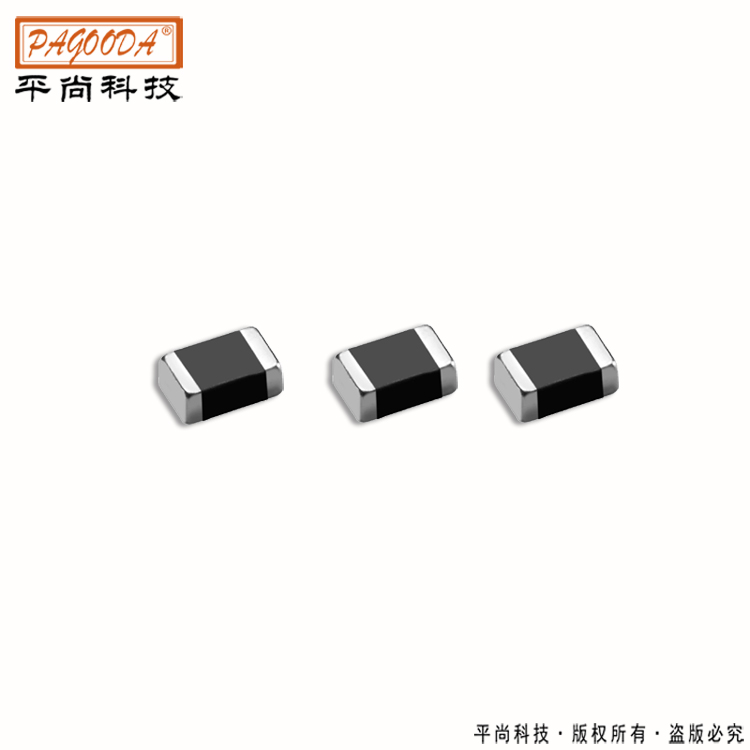

专业生产贴片磁珠规格书,100M,1K磁珠


应用范围: 陷波

种类: 电感磁珠

品牌: pagoda

型号: 1808 1210

封装形式: 贴片电感

绕线形式: 单层间绕式

导磁体性质: 空芯

磁芯形状: 工字形

工作频率: 低频

安装方式: 立式密封

骨架材料: 塑料

电感量: 1NH~16MH

允许误差: I=±5%

感抗XL: 12

标称电压: 16


磁珠产品识别
SMDB 1608 110
1 2 3
1.
产品类型
2.
产品尺寸
3.
阻抗值:110 for 11Ω
Shape and Size
:(Dimensions are in mm图示和尺寸:(单位mm
品号A(mm) B(mm) C(mm) D(mm)英制
SMDB1005 1.0±0.2 0.5±0.2 0.5±0.2 0.25±0.2 0402
SMDB1608 1.6±0.2 0.8±0.2 0.8±0.2 0.3±0.1 0603
SMDB2012 2.0±0.2 1.2±0.2 0.9±0.2 0.4±0.2 0805
SMDB3216 3.2±0.2 1.6±0.2 1.1±0.2 0.5±0.3 1206
SMDB3225 3.2±0.2 2.5±0.2 1.3±0.2 0.5±0.3 1201
SMDB4516 4.5±0.2 1.6±0.2 1.6±0.2 0.5±0.3 1806
SMDB4532 4.5±0.2 3.2±0.2 1.5±0.2 0.5±0.3 1812
