国巨贴片电阻命名规则

国巨贴片电阻命名规则

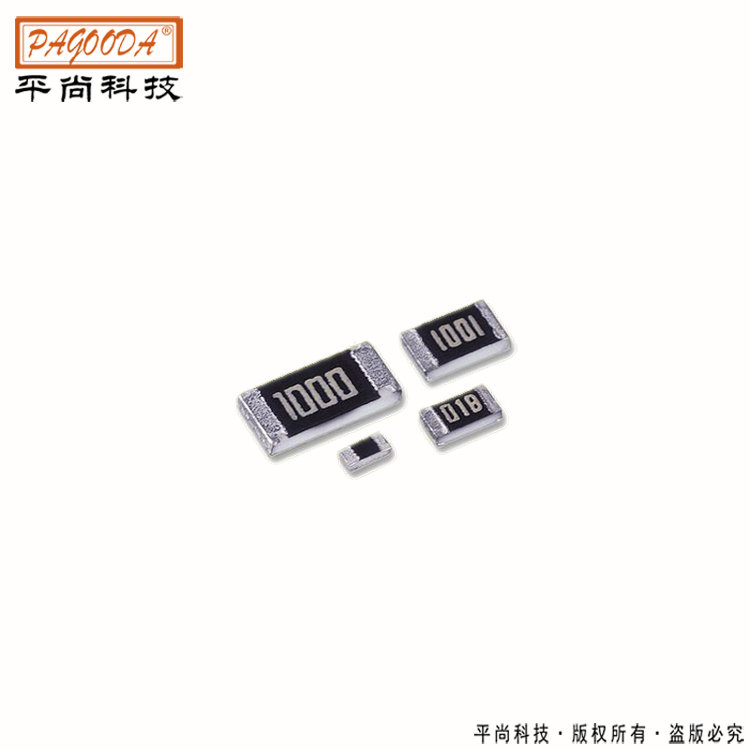

　国巨电阻都是以R开头，前面2个字母表示电阻的系列名称。RC表示一般厚膜电阻，例如：RC0402JR-07100KL；RL表示低阻值电阻，如RL0603JR-070R12L；RT表示高精密厚膜电阻；RJ表示薄膜电阻；RV表示高压电阻。

　　系列名称（RC/RT/RJ/RV等）后面的4位数表示尺寸，如0100，0201，0402，0603，0805，1206，1210，1218，2010，2512等等。

　　尺寸后面的字母表示误差。W=±0.05%，B=±0.1%，C=±0.25%，D=±0.5%，F=±1%，G=±2%，J=±5%，K=±10%，M=±20%

　　误差后面的字母表示封装形式，如R表示纸带，K表示塑料编带。

　　封装形式后面2位数表示封装尺寸，07表示7寸盘；10表示10寸盘；13表示13寸盘。

　　封装后面的数值表示阻值，如0R表示0欧；1K=1000欧，1M=1000000欧。

　　最后的L表示无铅。
