磁珠的单位是什么
磁珠的单位是什么

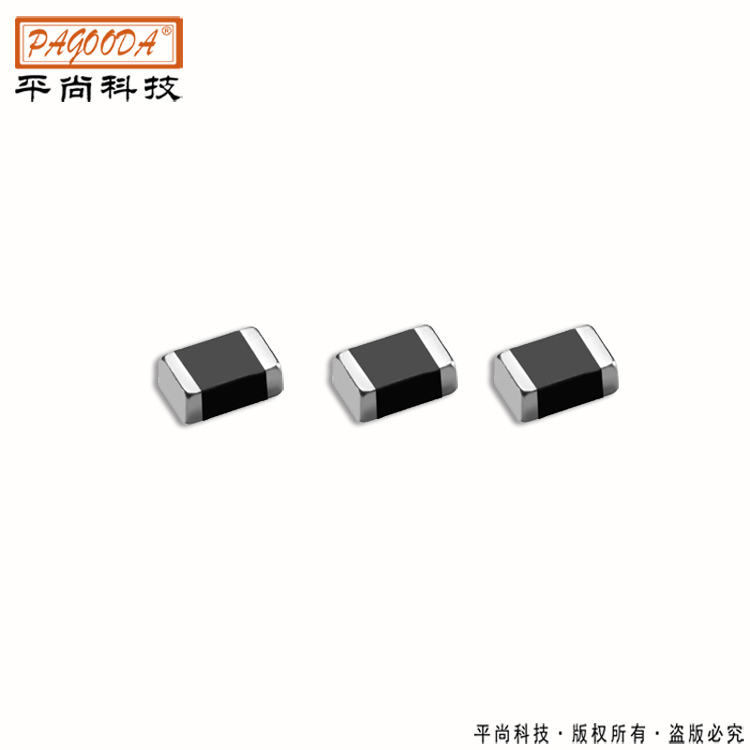

磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100MHZ ，它在低频时电阻比电感小得多。以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：
HH 是其一个系列，主要用于电源滤波，用于信号线是HB系列；
1表示一个组件封装了一个磁珠，若为4则是并排封装四个的；
H 表示组成物质，H、C、M为中频应用（50－200MHz），
T低频应用（50MHz），S高频应用（200MHz）；
3216 封装尺寸，长3.2mm，宽1.6mm，即1206封装；
500 阻抗（一般为100MHz时），50ohm。
注意磁珠的单位是欧姆，而不是亨利，这一点要特别注意。因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。
