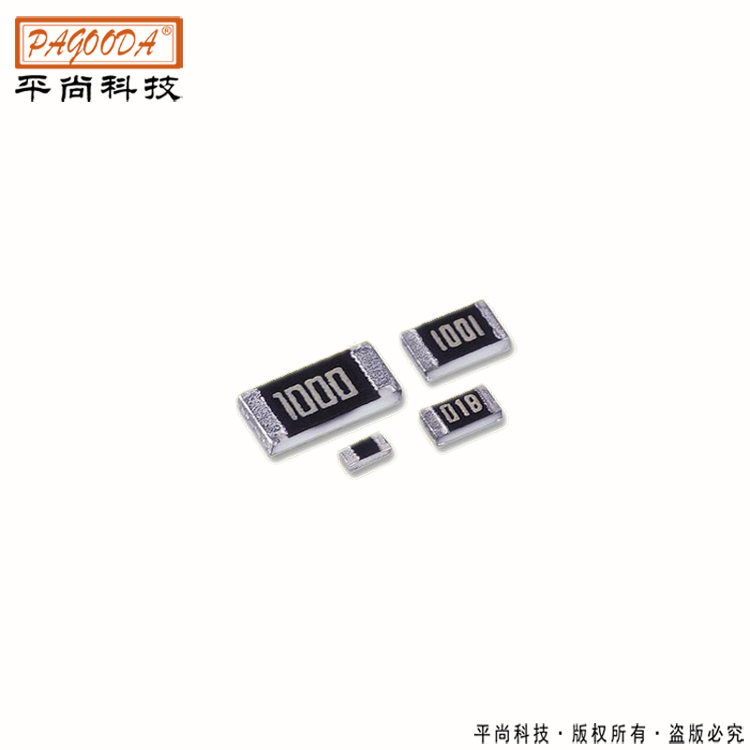

贴片电阻的结构组成
贴片电阻的四个组成部分
1、基板：基板材料一般采用96%的三氧化二铝陶瓷。基板除了应具有良好的电绝缘性外，还应在高温下具有优良的导热性。
2、电阻膜：用具有合适的电阻率的电阻浆料印刷到陶瓷基板上，再经烧结而成，电阻浆料一般用二氧化钌。
3、保护膜：将保护膜覆盖在电阻膜上，主要是为了保护电阻体。它一方面起机械保护作用，另一方面使电阻体表面具有绝缘性，避免电阻与邻近导体接触而产生故障.在电渡中间电极的过程中，还可以防止电渡液对电阻膜的侵蚀而导致电阻性能下降。保护膜一般是低熔点的玻璃浆料，经印刷烧结而成。
4、电极：是为了保证电阻器具有良好的可焊性和可靠性,一般采用三层电极结构:内.中.外层电极.内层电极是连接电阻体的内部电极,其电极材料应选择与电阻膜接触电阻小，与陶瓷基板结合力强以及耐化学性好，易于施行电镀作业。一般用银钯合金印刷烧结而成，中间层电极是镀镍层，又称阻挡层。其作用是提高电阻器在焊接时的耐热性，缓冲焊接时的热冲击。
