数码产品选用贴片电容技巧分享

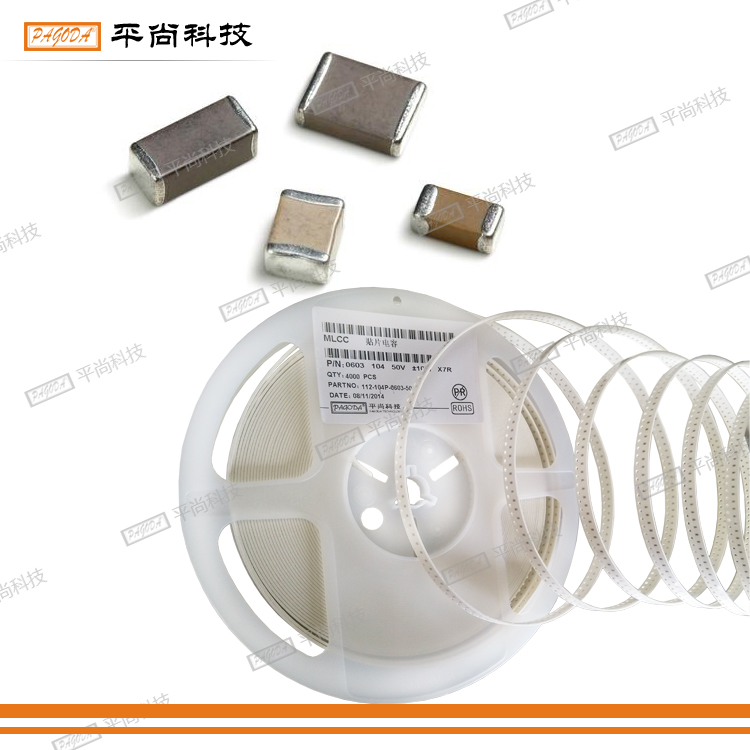

先是对贴片电容的选型，根据不同的电路要求来选择合适的贴片电容。贴片电容的选型参数有封装、容量、误差精度、温度系数、频率特性、材质。
1、贴片电容的封装：每个电路里，都应该有固定封装的贴片电容，不然会因为封装尺寸不均，导致材质的损耗，像常见贴片电容的封装有：0201、0402、0603、0805、1206、1210、1812、2010、2512等，不过，在实际工业上，应根据合适电路的具体的长宽高尺寸而决定选择什么封装尺寸的贴片电容。
2、贴片电容的容量：贴片电容的容量参数也是很重要的，不要认为大容量的贴片电容就越好，应该根据实际电路需要选择合适的贴片电容的容量，贴片电容的容量常用单位是pF，nF和uF,几种容量单位之间可以相互转换，其换算公式为：1uF=1000nF=1000000pF.
3、贴片电容的误差精度：贴片电容的容量误差就称为贴片电容的误差精度，常用贴片电容的精度等级，分别是用字母表示，不同字母表示的数字精度不同，分别为：D档0.5%；F档±1%；J档±5%；K档±10%；M档±20%，精度的精密贴片电容的允许误差较小。
4、贴片电容的温度系数：采购人员在考虑贴片电容的参数时，往往会忽视温度系数这一参数，其实我们在选择贴片电容时，应适当考虑一下贴片电容的温度系数，通常情况下，在温度范围内，温度每变化1℃，电容的相对性能也会有相应的变化，其实贴片电容的温度系数是越小越好的。
5、贴片电容的频率特性：是电容器的电参数随电场频率而变化的性质，在高频条件下工作的贴片电容，由于介电常数在高频时比低频时小，贴片电容的容量也相应减小，损耗也会随频率的升高而增加。另外，在高频工作时，贴片电容的其他分布参数，都会影响贴片电容的性能。像COG贴片电容就比较适合用于高频环境的电路中。
6、贴片电容的材质： 贴片电容材质有NP0、X7R、Y5V、Z5U 四种，主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器 的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
选购贴片电容可到平尚科技，9大品种3万个品类,100万KK现货库存!咨询热线13622673179！
