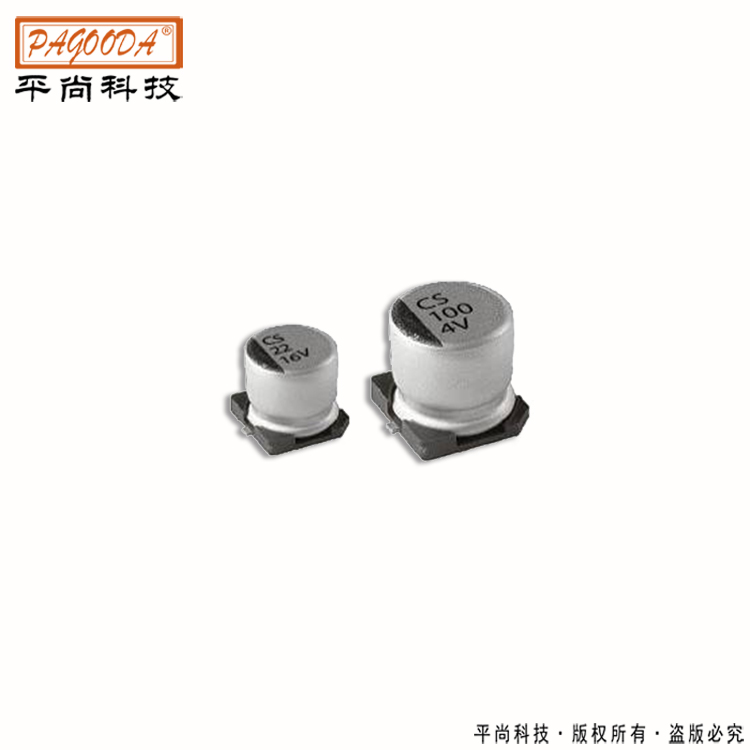

品牌: pagoda
型号: φ3 φ4 φ5 φ6.3 φ8 φ10
介质材料: 铝电解 应用范围: 分频 外形: 方块状
功率特性: 大功率 允许偏差: ±0.05 耐压值: 20
额定电压: 20 绝缘电阻: 25 标称容量: 6.8~1500
1.铝电解电容器的结构特点 铝电解电容器是将附有氧化膜的铝箔(正极)和浸有电解液的衬垫纸,与阴极(负极)箔叠片一起卷绕而成。
铝电解电容器分为有极性和无极性两种结构,其外形封装有管式和立式等,电极引出方式有轴向型、同向型(单向)和螺栓式,外壳有纸壳、铝壳和塑料壳。铝壳电解电容器外面还套有蓝色或黑色、灰色的塑料套,上面标注有型号、电容量、耐压值及允许误差等。
铝电解电容器广泛应用于家用电器和各种电子产品中,其容量范围较大,一般为1~1000μF,额定工作电压范围为6.3~450V。其缺点是介质损耗、容量误差较大(允许偏差为+100%、-20%),耐高温性较差,存放时间长容易失效。
2.组合式铝电解电容器 铝电解电容器还有双电容组合式结构,其引出脚有三端式和四端式之分。
三端组合式电容器又分为共正极型(内部两只电容器的正极相连接后,作为公共正极)和共负极型(内部两只电容器的负极相连接后,作为公共负极)。
四端组合式电容器内部的两只电容器相互独立
