MOS管DSC封装在液冷AI电源中的焊接可靠性与失效分析
在液冷AI服务器电源的高密度与高功率设计趋势下，功率MOSFET的封装技术正持续演进。其中，DSC封装凭借其卓越的散热性能与紧凑的占位面积，已成为高端电源模块中的重要选择。然而，这种先进封装在液冷环境中也面临着独特的焊接可靠性挑战。其大面积的裸露焊盘在热循环应力下的表现，直接关系到整个功率级的长期稳定。平尚科技基于在工业级液冷电源领域的实践经验，深入剖析DSC封装MOS管的焊接失效机理，并提出针对性的工艺与设计优化策略。
DSC封装，通常指具有大面积底部裸露铜板（或金属块）作为散热和电气连接面的先进贴片封装（有时是DirectFET、PowerPAK等类似封装的泛指）。其核心优势在于极低的热阻，热量可通过底部焊盘直接导入PCB，再传导至液冷冷板。然而，这一优势也带来了焊接可靠性的核心挑战：大面积焊盘在温度变化时承受巨大的热机械应力。在液冷AI电源中，MOSFET的工作结温会随着负载剧烈波动。从冷启动到满载，温差可达数十摄氏度，这种循环在服务器运行中日夜不息。DSC封装的大焊盘与PCB的FR-4基板之间，存在着显著的热膨胀系数差异。每一次温度循环，都会在焊点内部产生剪切应力。长期作用下，这种应力会导致焊料疲劳，逐渐萌生微裂纹并扩展，最终可能引发焊点开裂、热阻激增，表现为器件过热甚至功能失效。

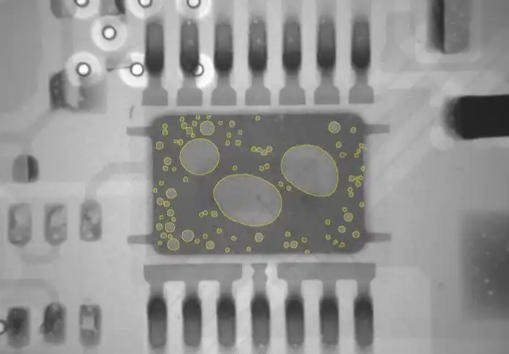

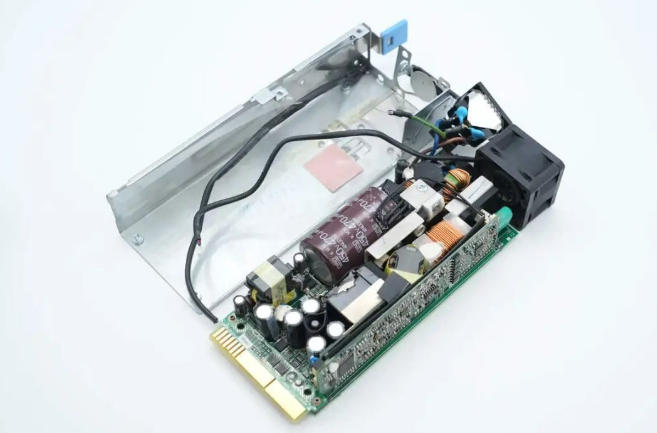

在液冷系统的特定条件下，失效模式呈现出一些独特性：焊料空洞与界面分层：在回流焊过程中，如果工艺控制不当，DSC大焊盘下方极易产生大的焊接空洞。这些空洞会显著减少有效的导热和导电面积，在液冷散热系统中，虽然整体散热能力强，但局部空洞处的热量积聚仍可能导致该点温度异常升高，加速周围焊料的疲劳进程。更严重的是，在冷热循环下，空洞边缘易成为应力集中点，引发裂纹起始。IMC层过度生长与脆性断裂：焊料与铜焊盘之间会形成金属间化合物层。在液冷系统可能长期运行于较高温度（如80℃以上板温）的工况下，IMC层会持续增厚。过厚的IMC层质地脆，在热应力下更容易发生断裂，导致焊点从界面处失效。PCB本身的热机械变形：液冷散热虽然控制了平均温度，但局部热梯度依然存在。大尺寸的DSC封装会约束其下方PCB区域的膨胀与收缩，可能导致PCB发生微弯曲。这种反复的板级变形，会施加额外的应力于焊点四周，加剧疲劳。针对上述失效风险，平尚科技在工业级应用中形成了一套从设计到工艺的闭环保障策略。- 热平衡与焊盘开口设计：在PCB布局阶段，为DSC封装的散热焊盘设计优化的钢网开口图形。通常采用网格状或多区块分割设计，而非一个完整的大开口，以促进焊锡回流均匀，减少空洞产生。
- 加强的过孔与布线：在散热焊盘下方及周围，布置密集的导热过孔，并填充导热材料，将热量快速导入内层地平面和底层冷板。同时，确保承载大电流的电源路径铜厚足够，以减少焦耳热引起的额外温升。
- 考虑CTE匹配的PCB材料：对于极高可靠性要求的应用，会评估采用CTE与焊料更匹配的高Tg板材或金属基板，以从基板层面降低热失配应力。
- 焊膏选择与印刷：选用抗疲劳性能更优的低银或无银焊膏，并严格控制印刷厚度和一致性。通过SPI（焊膏检测仪）确保大焊盘上的焊膏沉积量准确、均匀。
- 回流曲线优化：针对DSC封装的热容量特点，定制回流焊温度曲线。确保足够的预热时间以减少热冲击，并使峰值温度与时间精确匹配，以形成良好的IMC层同时避免过度生长。必要时采用真空回流焊，可极大程度地消除焊接空洞，将空洞率控制在5%以下，这是保障长期可靠性的关键工艺。
- X-Ray与SAM检测：焊接后，必须进行100%的X射线检查，量化评估焊点内部空洞的大小与分布。对于关键产品，还会采用超声扫描显微镜检测是否存在界面分层等缺陷。
- 底部填充胶应用：在一些振动环境严苛或对可靠性要求极高的场景，可在DSC封装四周施加底部填充胶。胶水固化后能将应力分散到整个元件底部，大幅提升焊点抗热疲劳能力，通常可将寿命提升一个数量级。
DSC封装MOS管是实现液冷AI电源高功率密度的利器，但其焊接可靠性是隐藏在性能优势背后的关键工程课题。平尚科技通过深入理解其在液冷热循环下的失效物理机制，从PCB协同设计、精细化焊接工艺到严格的检测与增强工艺，构建了系统的可靠性保障体系。这些基于工业级实践的解决方案，使得国产高端电源设计能够充分发挥DSC封装的散热潜力，同时确保其在严苛的服役环境下，焊接连接能够如设计般稳固持久，为AI算力的稳定运行保驾护航。
