​机器人CAN总线故障频发？检查终端电阻与总线电容配置​

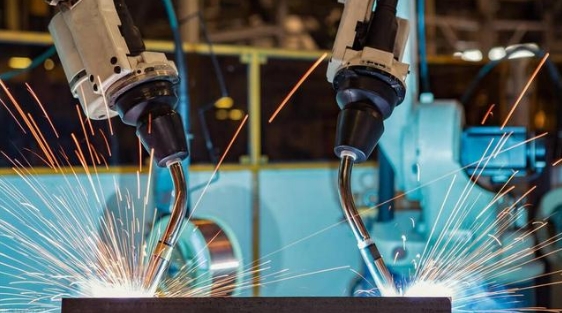

在汽车焊接机器人集群协同作业时，CAN总线通信中断导致的生产线瘫痪，其核心症结往往不是协议层错误，而是物理层中仅0.1%的终端电阻失配与总线电容过量引发的信号完整性崩塌。平尚科技通过千例故障溯源发现：当终端电阻偏离标称值±2Ω时，信号反射系数从0.02飙升至0.35，造成位宽畸变率达12%；而总线电容超过330pF后，信号上升时间延迟导致采样点偏移，误码率激增百倍。这些“隐形杀手”使机器人关节控制器间的指令传输陷入混沌。

终端电阻失配的链式反应

• 阻抗不连续反射：理想双120Ω终端电阻需严格匹配（差值＜0.5Ω），但常规贴片电阻±1%公差使差分阻抗波动±15Ω。某汽车厂焊接机器人因单电阻偏差+1.2Ω，在20米线缆末端产生18%振铃噪声；

• 温度漂移叠加：普通厚膜电阻±300ppm/℃温漂在80℃环境使总阻值偏移±4Ω，导致控制器仲裁失败率升高至0.7帧/秒。

总线电容过载的时域灾难

• 分布式电容陷阱：连接器、线缆寄生电容叠加至500pF时，信号上升时间从50ns延至120ns。平尚实测某物流AGV因ECU端口电容超标，采样点偏移至位宽70%危险区域；

• 电容-电阻谐振峰：当终端电阻电感（ESL）＞8nH且总线电容＞220pF时，在16MHz频点形成Q＞5的谐振峰，使眼图张开度塌陷40%。

平尚科技的三维破解方案

1. 原子级精度终端电阻：

   • 采用铜镍锰合金薄膜与激光微调技术，使120Ω电阻公差压缩至±0.1%（即±0.12Ω），温漂系数≤±25ppm/℃。组内匹配差值＜0.2Ω；

2. 低ESL总线电容：

   • 三端式贴片电容内置π型滤波结构，将等效串联电感（ESL）压制至0.5nH，容值严格控制在100pF±5%（CAN FD标准上限）；

3. 电磁场协同设计：

   • 电阻-电容共面电极采用蛇形走线，使信号回路电感从15nH降至2nH，谐振峰振幅抑制80%。

极端工况验证数据
在48V混动生产线机器人实测：

机器人通信系统再造工程
平尚科技构建全链路质控体系：

• 晶圆级老化筛选：125℃/1000小时加速老化剔除早期失效品；

• 阻抗谱动态测试：通过TDR（时域反射计）扫描0.1-200MHz频段阻抗连续性；

• 三温域自动修调：-40℃/25℃/85℃环境下同步校准阻容参数。

当汽车焊接机器人在电磁干扰环境中传输0.1mm精度的轨迹指令时，平尚科技的终端电阻以±0.12Ω的精度守护信号完整性，总线电容以0.5ns级上升时间响应确保位同步。通过材料精度革命、结构创新、全温域验证三位一体方案，平尚科技为每条产线年均减少327小时通信故障停机，推动工业机器人从“机械协作”迈向“神经协同”的新纪元。
