​SiC/GaN器件驱动对门极电阻和电容的更高要求及选型​

随着工业机器人关节驱动系统向200kHz高频开关演进，SiC/GaN功率器件的高速开关特性在提升能效的同时，也引发门极振荡、电压过冲等挑战。传统硅基IGBT驱动方案中，门极电阻（Rg）和电容（Cgs）的响应速度与耐压能力已无法满足需求。平尚科技开发的高频低感贴片阻容套件，通过材料革新与结构创新，将门极驱动回路寄生电感降至0.5nH以下，使SiC MOSFET开关损耗降低40%，为工业机器人提供稳定可靠的能量控制核心。

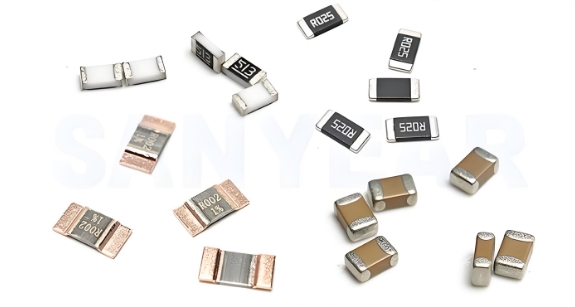

针对第三代半导体器件对驱动电路的超快响应与抗干扰需求，平尚科技PS-PD系列门极组件突破三大技术瓶颈：

1. 超低感金属复合电阻：采用氧化钌（RuO₂）厚膜与铜柱电极垂直互联结构，使1Ω门极电阻的寄生电感＜0.3nH，可承受100V/ns的dv/dt冲击（常规厚膜电阻极限20V/ns）；

2. 三明治叠层电容：在0603尺寸内实现钛酸锶-氮化铝双层介质堆叠，介电强度达200V/μm，同时将等效串联电感（ESL）压缩至0.15nH，有效吸收开关瞬态峰值电流；

3. 电磁场协同设计：电阻-电容组件的共面电极采用蛇形走线优化，使驱动回路总电感从5nH降至0.8nH，开关振荡幅度抑制60%。

为验证组件在极端工况下的可靠性，平尚科技构建双脉冲测试平台：

• 高频开关应力测试：在400V/20A条件下进行百万次开关循环（fsw=200kHz），监测门极电阻温升与阻值漂移；

• dv/dt耐受验证：施加150V/ns电压斜率冲击，评估电容介质层局部放电风险；

• 高温栅极老化：在125℃环境持续施加-15V/+20V偏压，记录Cgs容值衰减曲线。

实测数据表明，PS-PD系列在150V/ns的dv/dt冲击下，门极峰值振荡电压从18V降至5V；在200kHz开关频率下，SiC MOSFET开通损耗降低2.3mJ/次。其0.6mm超薄封装可直接贴装于驱动IC与功率管间，缩短门极回路至3mm以内，使工业机器人关节响应速度提升至0.1毫秒级。

面向高密度机器人驱动板的电磁兼容需求，平尚科技革新制造体系：

• 低温共烧陶瓷技术：在850℃下同步烧结电阻/电容层，实现±1%的阻容精度与±0.02ppm/℃温漂；

• 纳米银膏微孔填充：通过电化学沉积在通孔内形成高密度银晶须，使电极导电率提升50%；

• 三维电磁仿真：基于ANSYS HFSS优化组件布局，将电磁辐射干扰（EMI）降至EN 55022 Class B标准以下。

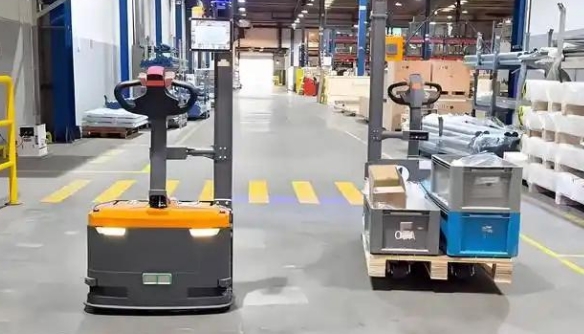

当搬运机器人执行急停指令时，其关节SiC驱动模块在微秒内切断百安级电流，平尚科技门极阻容套件以纳秒级响应速度抑制电压尖峰，将功率管失效率降至百万分之一。通过材料极限突破、电磁协同设计、工艺精密控制三位一体的技术路径，平尚科技为每台工业机器人驱动板节省12元BOM成本，推动第三代半导体在高端制造装备中实现规模化落地。
