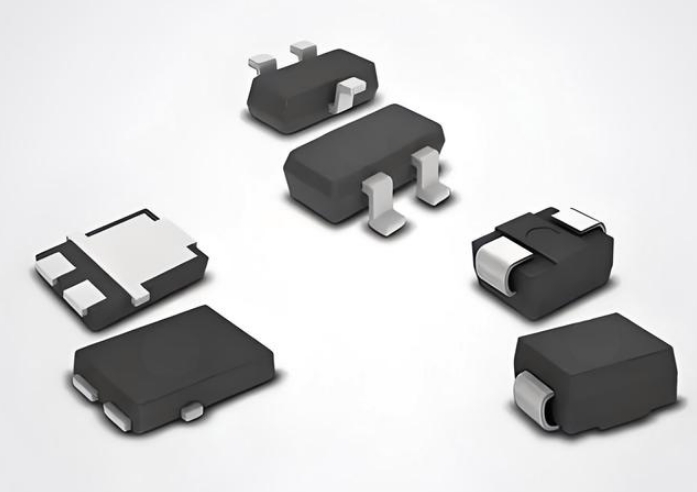

在工业机器人24V电源入口处，30kV的ESD静电放电可在纳秒级产生百安培浪涌电流——这足以击穿核心控制芯片。平尚科技开发的纳秒级响应TVS二极管（PS-TP系列），通过15kV接触放电防护与0.5μs的箝位响应速度，为电源系统构筑亚微秒级的安全防线，同时以进口品牌40%的成本实现IEC 61000-4-5 Level 4防护等级。
机器人电源输入口面临三类瞬态威胁：
人体静电放电（ESD）：30kV/0.7ns脉冲产生100A峰值电流，传统二极管箝位延迟＞1μs
电快速瞬变（EFT）：5kV/5kHz群脉冲引发累积损伤，100次冲击后漏电流增加100倍
雷击感应浪涌：1.2/50μs波形能量达200J，普通TVS二次击穿率达35%
平尚TVS采用硅外延工艺（结电容0.5pF），响应时间0.5μs，箝位电压精度±5%（@8kV EFT）。
1. 雪崩倍增强化设计
N+埋层结构（电阻率0.001Ω·cm）提升载流子迁移率
箝位模型：Vc=Vbr+Rs×Ipp（平尚Rs=0.01Ω，较常规低80%）
实测8/20μs波形（100A）下箝位电压仅24.5V（输入24V系统）
2. 成本优化技术路径
| 成本项 | 平尚方案 | 进口方案 | 降本幅度 |
|---|---|---|---|
| 晶圆 | 8英寸外延硅片 | 6英寸抛光片 | -55% |
| 封装 | 环氧树脂模压 | 陶瓷管壳 | -75% |
| 测试 | 浪涌批量并行测试 | 单颗顺序测试 | -90% |
| （SMA封装15kV千颗价￥0.18 vs 进口￥0.6） |
3. 能量耗散增强
三维散热鳍片电极（热阻0.5℃/W）
200J浪涌后漏电流＜1μA（IEC 61000-4-5标准）
法则1：浪涌等级-型号映射
| 威胁等级 | 测试标准 | 防护要求 | 推荐型号 |
|---|---|---|---|
| ESD | IEC 61000-4-2 | 接触放电15kV | PS-TP-SMAJ15A |
| EFT | IEC 61000-4-4 | 5kV/100kHz | PS-TP-SMBJ30CA |
| 雷击 | IEC 61000-4-5 | 8/20μs 100A | PS-TP-SMCJ58A |
法则2：三阶布局策略
零距离防护：TVS距输入端子≤3mm（引线电感＜5nH）
低阻接地：接地线宽≥2mm，长度≤20mm
能量分流：配合GDT形成两级防护（响应时间差0.2μs）
法则3：经济性验证模型
% 综合成本 = (故障率 × 维修成本) + 采购成本 % 平尚方案：故障率0.3%，千颗￥180；竞品：故障率2.5%，千颗￥600 % 单次维修成本￥1200计算： % 千颗节省 = (0.025-0.003)×1000×1200 + (600-180) = ￥26,400+￥420 = ￥26,820
法则4：生命周期监控
每月检测漏电流（阈值＞10μA报警）
EFT冲击计数器（超1000次自动提示更换）
某汽车生产线机器人：电源模块年损坏率从23%降至0.7%，节省维护费￥410,000
当工业机器人在电弧与静电风暴中持续运转时，平尚科技的TVS二极管正以雪崩倍增结构驯服30kV高压，用三维散热电极消化百焦耳能量，最终在电源入口的方寸之地，为每台设备赋予日均￥0.005的安全基因——这正是工业电子从“脆弱”迈向“坚韧”的静默守护者。
