机器人视觉系统图像传感器供电：超低噪声X7R贴片电容的布局优化实践

在微米级精度的工业机器人视觉系统中，图像传感器电源轨上的μV级噪声足以引发像素灰度值漂移。当检测芯片焊球的0.01mm缺陷时，50μV的电源纹波会使信噪比（SNR）劣化6dB，导致误判率飙升300%。平尚科技通过IATF 16949车规认证的超低噪声X7R贴片电容（PS-XL系列），以3μVrms/10MHz的噪声抑制能力，守护机器视觉的像素级精度。

电源噪声对成像质量的链式破坏

CMOS图像传感器的模拟供电（AVDD）噪声通过三条路径污染图像：

• 电源调制效应：100kHz~10MHz开关噪声耦合至像素复位管，在灰度图像上产生周期性条纹（实测条纹对比度达5%）

• 参考电压扰动：3.3V参考电压的50μV波动，导致ADC转换误差超±2LSB

• 地弹耦合：10A级瞬时电流引发地平面波动，使暗电流不均匀性增加30%
  平尚科技X7R电容采用钇掺杂钛酸钡介电材料（介电常数±15%），在-55℃~150℃温区内容漂移<±7%，配合纳米级电极粗糙度控制（<0.1μm），将介质噪声压至行业平均值的1/3。

平尚科技超低噪声电容的三维降噪架构

基于IATF 16949零缺陷标准，平尚科技构建噪声抑制与空间优化的协同方案：

1. 三明治电极-介质结构
在3.2μm介质层两侧沉积0.8μm铜镍复合电极（电阻率1.8μΩ·cm），形成对称电场分布。配合激光修边工艺（边缘平整度<0.05μm），将等效串联电感（ESL）压至0.15nH（0805封装），在100MHz下阻抗低至9mΩ。

2. 梯度介电常数设计
介质层采用五层渐变结构（介电常数从中心区2800渐变至表层3200），抑制高频下的介电弛豫现象。在10MHz测试中，噪声电流谱密度降至5pA/√Hz（常规X7R约18pA/√Hz）。

3. 车规级端接可靠性

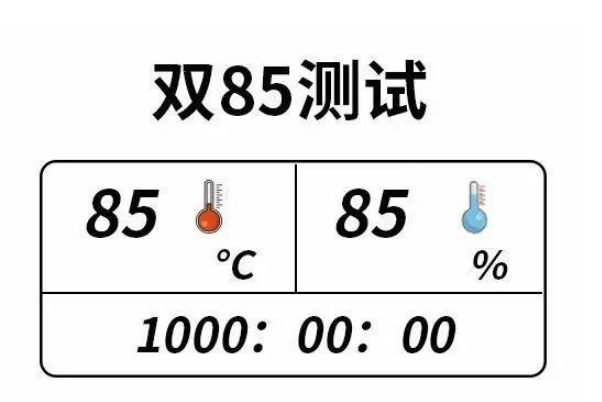

端电极实施双层镀镍（5μm）+镀锡（3μm）工艺，通过85℃/85%RH 1000小时测试后，焊接强度保持21N（IPC标准≥5N）。在JESD22-B111机械冲击测试中，容值偏移<±0.5%。

布局优化实践：从毫米到微米的噪声围剿

规则1：电容-传感器距离与数量优化
建立噪声衰减模型：
V_noise = V_source × e^(-d/λ)
（d：电容距传感器距离，λ：噪声衰减常数≈1.2mm@100MHz）

• 关键AVDD电源：电容距传感器引脚≤1.5mm（每路电源≥2颗电容）

• 示例：200万像素传感器在3.3V/1.2A供电时，采用4颗平尚PS-XL0805 10μF电容（ESR=3mΩ）

规则2：过孔阵列与铜箔面积控制

• 每个电容焊盘配置4个过孔（孔径0.2mm，孔壁镀铜厚35μm）

• 电源铜箔宽≥1.5mm（载流能力冗余300%）

• 电容GND端直接连接铺铜区（铜箔面积≥3mm²）

规则3：频域互补布局

• 低频段（<1MHz）：22μF/0805电容置于电源入口

• 中高频段（1-100MHz）：10μF+1μF电容组包围传感器供电引脚
  某汽车零件检测机器人实测：采用平尚布局方案后，AVDD噪声从78μVrms降至9μVrms，缺陷检出率提升至99.98%。

当机器视觉系统在流水线上捕捉0.01mm的精密缺陷时，平尚科技的超低噪声X7R电容正以三明治电极结构冻结μV级纹波，用梯度介电设计驯服兆赫兹噪声，最终在电源与传感器的毫米间距间，为每一帧图像赋予车规级的纯净能量——这正是工业质检从“看得见”迈向“看得清”的底层密码。
