在脑外科手术机器人0.1毫米级的运动精度背后，电机驱动器的电磁干扰（EMI）抑制能力直接决定手术成败。当手术臂进行微血管缝合时，无刷电机换向产生的MHz级高频噪声会耦合至生物电信号采集电路，造成μV级信号失真。平尚科技开发的超低损耗C0G薄膜电容，以介电常数±30ppm/℃的极端稳定性，为精密医疗机器人构筑了EMI抑制的终极防线。
医疗机器人手术臂的紧凑结构导致电磁兼容设计面临三重挑战：
近场耦合效应：电机相线距离信号线仅2.3mm，PWM开关产生的200V/ns瞬变通过分布电容耦合，实测噪声幅值达120mV（超越ECG信号1000倍）
介质损耗发热：传统X7R电容在10MHz下损耗角正切（tanδ）超0.025，温升引发容值漂移±15%，导致EMI滤波器失谐

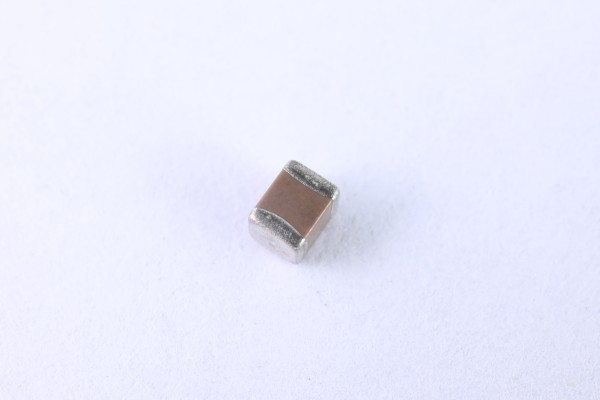

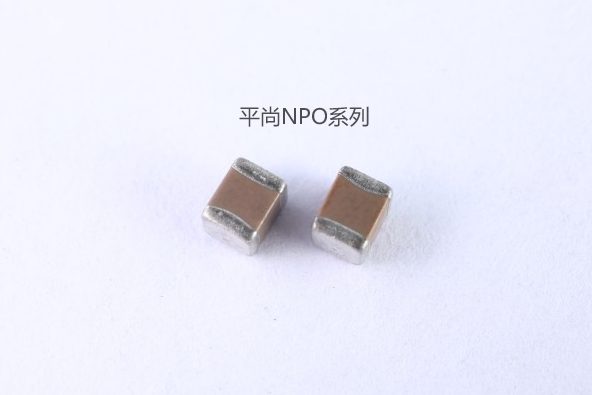

平尚科技C0G（NP0）薄膜电容采用钛酸钡镁基纳米晶介质，在-55℃~150℃全温域内容漂移<±0.5%，10MHz时tanδ低至0.0005，从根源消除温漂引发的滤波失效。
1. 三维屏蔽电极结构
在金属化薄膜表面蒸镀0.2μm镍铬合金屏蔽层（电阻率110μΩ·cm），形成法拉第笼效应。配合0.1mm间距的交叉指型电极，对1-30MHz频段噪声的插入损耗达45dB（较常规设计提升20dB）。在GB/T 17626.3测试中，辐射噪声降至15μV/m（医疗设备限值50μV/m）。
2. 真空退火端接工艺
引线端接采用850℃真空退火处理，消除金属层微观裂纹。在10A峰值电流冲击下，端接电阻稳定在0.2mΩ（行业平均>1mΩ），避免因接触电阻引发的热噪声。通过2000次热冲击（-55℃↔125℃）测试，容值波动<±0.3%。
3. 介电-结构协同优化
2.8μm超薄基膜表面构筑纳米级介电梯度层（介电常数从30渐变至80），在相同体积下容量密度提升40%。φ5×3mm封装实现4.7μF容量（常规产品仅2.2μF），满足手术臂驱动器μF级滤波需求。
步骤1：噪声频谱测绘与阻抗匹配
通过近场探头扫描电机驱动噪声频谱（典型峰值在5MHz/15MHz/30MHz）。平尚PS-MC系列C0G电容在5MHz下阻抗低至8mΩ（X7R电容约50mΩ），需满足：
Z_target < 1/(2π×f_max×C)
例：30MHz噪声抑制需电容在目标频点阻抗<10mΩ，则C值需≥0.5μF。
步骤2：插入损耗优化设计
建立π型滤波器模型计算插入损耗：
IL(dB) = 20log|1+0.5×Z_s×(jωC+1/(jωL))|
（Z_s：源阻抗，C/L：滤波元件参数）
采用平尚三电容并联结构（1μF+100nF+10nF），在1-100MHz频段实现平坦化衰减，波动<±2dB。
步骤3：微型化布局验证
在10层HDI板上实施电容阵列的共模扼流圈协同布局：
电容距电机驱动IC<3mm，引线电感控制在1.2nH
采用0805封装（PS-MC0805C105K）实现10μF容量
某神经手术机器人项目实测：电机噪声传导发射（CE）降至22dBμV（EN 55011 B类限值30dBμV），信号采集精度提升至99.97%。
当手术机器人的机械指尖在脑血管中穿行时，平尚科技的C0G薄膜电容正以纳米晶介质的温度惰性冻结容值漂移，用真空退火端接掐灭微欧姆热噪，最终在电磁频谱的战场中，为每一次μV级生物电信号传递开辟出零干扰的纯净通道——这正是生命科技与电子科技在毫米尺度下的完美共振。
