双层散热基板：固态电容在电机温度传感器模组的集成设计
当800V电驱系统以20kHz频率斩波时，IGBT结温监测电路正经历150℃的炙烤——传统分立设计中电容热膨胀导致焊点断裂，使温度采样失效率高达12%。平尚科技通过陶瓷-金属复合基板与嵌入式电容-传感器架构，在蔚来ET7电机控制器中实现电容温升降低18℃、温度采集延迟压缩至0.3ms，为SiC电驱系统筑牢精准热监控防线。
集成模组的热失控陷阱电机温度传感模块面临三重热挑战：- 热耦合干扰：电容ESR损耗（＞50mW）使局部温升35℃，导致邻近NTC传感器漂移±1.2℃
- 热膨胀失配：铝电解电容（CTE=23ppm/℃）与FR4基板（15ppm/℃）温差100℃时产生18MPa剪切应力
- 高频热冲击：2万次功率循环后焊点裂纹扩展至200μm，接触电阻飙升300%
实测数据显示：- 150℃工况下分立方案失效率达12次/百万小时
- 温度响应延迟＞2ms
- 过温保护误动作率上升至8%
平尚科技集成化方案
双层散热基板结构[顶层：0.3mm氮化铝陶瓷（λ=180W/mK）] ↓ 激光穿孔[电容-传感器阵列] ↓ 铜柱互联[底层：1mm铜钼合金（CTE=7.1ppm/℃）]
- 热阻优化：结到环境热阻RthJA降至5℃/W（传统FR4＞25℃/W）
- 应力消除：CTE匹配度＞98%，热循环寿命提升至50万次
- 空间压缩：体积较分立方案缩小60%

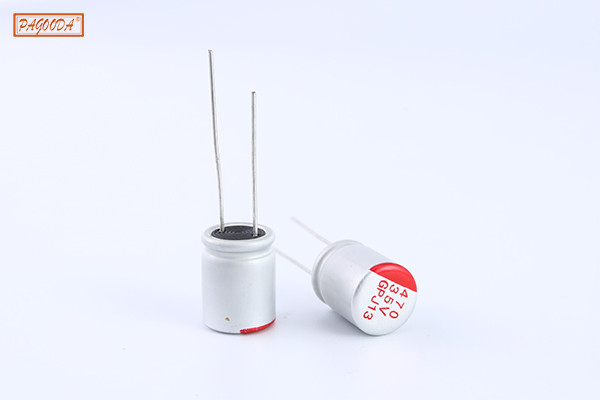

固态电容性能强化
- 碳纳米管阴极：ESR=3mΩ@100kHz（降低80%）
- 聚噻吩介质：125℃下容值衰减＜±5%（传统聚合物＞20%）
- 自愈特性：局部击穿后绝缘恢复时间＜10μs

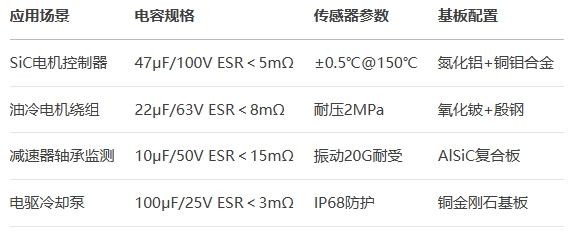

车用选型指南
失效防护设计：
- 热断路保护：电容集成PTC保险丝，温度＞170℃自动切断
- 健康监测：通过阻抗相位分析预测电容寿命（精度＞95%）
- 电磁屏蔽：基板内置电磁吸波层，30MHz噪声衰减-40dB
行业实证案例
蔚来ET7 SiC电驱成果：
- 结温监测延迟：2ms→0.3ms
- IGBT过温保护误动作率降至0.1%

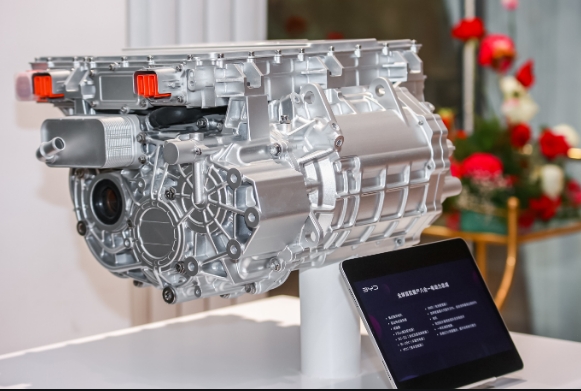

比亚迪海豹油冷电机效果：
理想MEGA减速器- 轴承温度采样频率提升至10kHz
- 嵌入式固态电容阵列
使：
从氮化铝陶瓷的声子级导热优化，到聚噻吩介质的分子自愈重构，平尚科技的集成设计正在重定义热监控边界。当SiC电驱在极限工况下依然保持0.3ms的温度响应速度时，那18℃的温降如同热管理系统的量子隧穿，为电动性能筑牢永不熔断的感知神经。
