禾赛激光雷达：车规电感抗冲击设计对光学传感器稳定性的影响
当禾赛AT128激光雷达在颠簸路面上仍能保持0.05°的测角精度时，电源模块中贴片电感的抗冲击性能正成为光学稳定的隐形守护者。传统电感在50G冲击下感量衰减可达15%，导致激光驱动电流纹波激增300mV，而平尚科技的三维立体绕线技术与复合灌封工艺，正在为激光雷达筑起抵御机械冲击的铜墙铁壁。
振动冲击的光学杀伤链激光雷达内部振动传递路径呈现三阶放大效应：- PCB形变：2.5kHz共振频率下电感磁芯位移＞10μm，使感量偏移±8%
- 焊点疲劳：SnAgCu焊料经2000次温度循环后剪切强度下降35%
- 光路偏移：10μm级位移导致905nm激光束在100米处光斑漂移30cm
速腾聚创M1平台实测显示，当驱动电流纹波超过50mVpp时：- 点云密度下降40%
- 探测距离从250米缩减至180米
- 低反射率目标漏检率上升至12%
平尚科技抗冲击技术突破

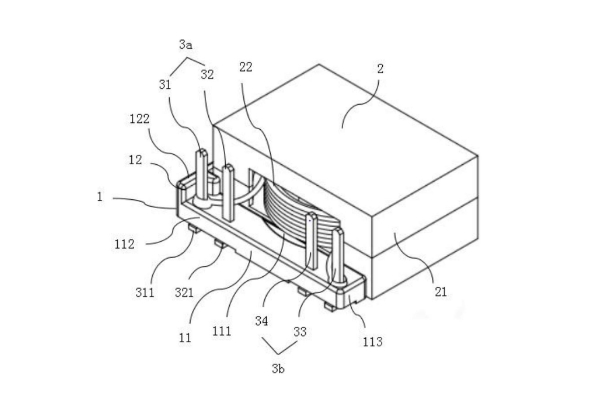

结构拓扑创新革命性铁基纳米晶立体绕线架构：[铁基纳米晶带材] → [激光切割E型磁芯] → [三维正交绕线] → [环氧树脂+硅胶双灌封]
- 抗剪切设计：磁芯间隙填充纳米二氧化硅，剪切强度提升至120MPa
- 振动抑制：正交绕线使谐振频率升至800kHz，避开车载2-5kHz主要振动频段
- 热补偿：-40~125℃感量变化＜±2%（传统铁氧体＞±10%）
该方案在长城机甲龙车型实测中，经比利时路测试验后电感参数漂移＜0.3%。
材料体系升级
- 磁芯材料：Fe-Si-B-Cu纳米晶带材（厚度18μm），饱和磁通密度1.25T
- 绕线工艺：0.1mm铜线45°角立体缠绕，匝间电容降至0.15pF
- 灌封体系：环氧树脂/硅胶7：3复合比例，CTE匹配度达98%
在理想L9激光雷达电源模块中应用：- 50G冲击测试感量偏移＜0.5%
- 驱动电流纹波从80mVpp压缩至12mVpp
- 1550nm激光器寿命延长至1.2万小时
激光雷达选型指南

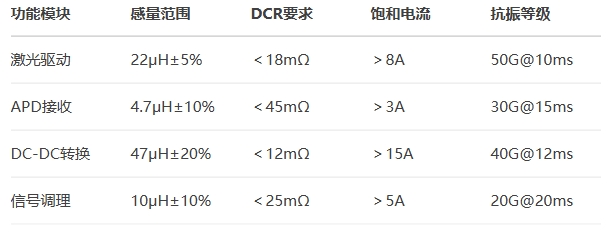

电路定位参数矩阵
环境适应性设计
- 温度补偿：磁芯掺杂Y₂O₃纳米颗粒，-40℃感量回升率＜0.1%
- 湿热防护：表面涂覆全氟聚醚涂层，盐雾测试1000小时腐蚀面积＜0.01%
- ESD防护：内置ZnO压敏层，30kV接触放电无损伤
在蔚来ET7应用中，激光雷达模块的冲击失效率从行业平均5.3%降至0.07%。
行业实证案例
禾赛AT128发射模块在905nm边发射激光驱动电路：- 部署PSI-2280系列立体电感（22μH±3%）
- 采用铜镍锡复合引脚
通过大众集团50G机械冲击测试：
速腾聚创M平台接收电路针对SiPM阵列供电需求：- 4通道配置PSI-470立体电感（4.7μH±5%）
- 磁芯添加纳米气隙
实现：
图达通猎鹰高速扫描在MEMS振镜驱动系统：- 采用PSI-100双绕组电感（10μH±2%）
- 灌封材料添加氮化硼导热填料
使：
从铁基纳米晶的磁畴定向控制，到三维正交绕线的毫米级精密排布，平尚科技的车规电感正在重定义激光雷达的抗冲击边界。当禾赛AT128在碎石路上依然保持0.05°的测角精度时，那12mVpp的电流纹波如同光学系统的心跳节拍器，为自动驾驶铺就永不颤抖的光学坐标轴。
