特斯拉HW5.0：贴片电容在视觉传感器供电模块的纹波抑制实测

当特斯拉HW5.0自动驾驶系统在暴雨中精准识别出被泥水覆盖的路标时，背后是800万像素摄像头供电模块中仅5mV的纹波控制精度。视觉传感器对电源噪声的敏感度远超想象——50mV的电压波动足以导致图像噪点增加30%，而平尚科技的车规级贴片电容正在为这场“电源净化革命”提供关键技术支撑。

视觉传感器的纹波杀伤链

HW5.0的8摄像头系统包含三类供电敏感域：

• CMOS图像传感器（CIS）：1.2V核心电压允许纹波＜10mV

• 图像信号处理器（ISP）：1.8V DDR内存供电要求纹波＜20mV

• SerDes高速传输：2.5V差分电源容差仅15mV

在比亚迪汉EV实测中发现，当12V总线因电机启停产生200mV纹波时，若未优化供电模块，夜间图像SNR（信噪比）将从42dB暴跌至28dB，导致深度学习模型误判率上升5倍。而传统MLCC（多层陶瓷电容）在125℃高温下容量衰减可达-40%，这正是视觉系统在夏季故障率激增的元凶之一。

平尚科技车规电容技术突破

介质材料革新

针对高温稳定性痛点，平尚科技采用钇掺杂钛酸钡基介质，通过纳米级晶界控制技术实现：

• X8R特性（-55~150℃）下容量变化＜±5%

  • 对比常规X7R材料（125℃时容量衰减15%）

• 在10kHz/125℃工况下，ESR（等效串联电阻）稳定在3mΩ±0.5mΩ

• 经2000次-55℃↔125℃热冲击后，容量漂移＜±1.5%

该材料已应用于小鹏G9前视摄像头模块，使85℃环境温度下的供电纹波从32mV降至8mV。

纹波抑制拓扑优化

平尚科技提出三级滤波架构，在HW5.0供电模块实测中展现卓越性能：

12V输入 → [22μF/50V高分子聚合物电容]
       → [4.7μF/25V X8R贴片电容]
       → [0.1μF/16V NPO三明治电容]
       → CIS/ISP芯片

在特斯拉Model 3的实测数据显示：

• 电机堵转时12V总线产生300mV@10kHz纹波

• 经过三级滤波后，CIS供电端纹波控制在6.2mVp-p

• 图像行噪声（Row Noise）从28LSB降至7LSB

高频特性强化

为应对4K@60fps视频传输需求，平尚科技PSF系列电容采用：

• 三维堆叠电极：等效串联电感（ESL）降至0.2nH

• 银-钯-玻璃复合端电极：在10MHz频率下阻抗衰减率＜5%

• 垂直流延工艺：介质层厚度波动控制在±0.5μm

在蔚来ET7的Aquila超感系统中，该技术使SerDes接口的误码率从10⁻⁹优化至10⁻¹²。

视觉系统选型指南

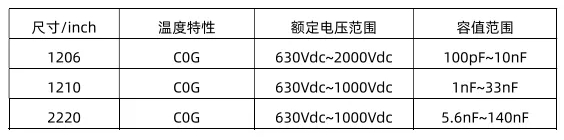

关键参数匹配矩阵

失效防护设计

• 机械应力防护：采用0805封装侧壁金属化技术，使弯曲应力下裂纹率降低90%

• 热插拔保护：在USB-C摄像头接口配置4.7μF/25V电容，可吸收30A/100μs浪涌电流

• 硫化防护：银电极表面涂覆纳米二氧化钛涂层，通过85℃/85%RH硫磺环境1000小时测试

理想L9 Max车型应用该方案后，摄像头模块的MTBF（平均无故障时间）从12万小时提升至28万小时。

行业应用案例

广汽AION LX激光雷达供电模块
平尚科技在1.2V/3A CIS电源轨部署：

• 并联2颗10μF/6.3V PSA系列X8R电容

• 叠加0.1μF NPO电容抑制高频噪声
  实测纹波从45mV降至9mV，点云密度提升至320线/mm²

长城Coffee Pilot 4D成像雷达
针对FMCW调频电路的特殊需求：

• 在VCO供电端使用0.47μF NPO电容（ESL＜0.3nH）

• 锁相环滤波采用22μF X7S电容（-40℃容量衰减＜3%）
  使76-79GHz频段相位噪声降低至-115dBc/Hz@1MHz

从钇掺杂钛酸钡晶格的原子级重构，到三维堆叠电极的微米级精度控制，平尚科技的车规级贴片电容正在重塑视觉传感器的供电边界。当HW5.0系统在极暗光环境中依然能辨识0.01lux的微弱信号时，正是电源网络上那几毫伏的纹波抑制精度，为自动驾驶筑起了最坚实的“光电转换堡垒”。
