NTC热敏电阻阵列布局：电池包热失控监测的多点优化方法

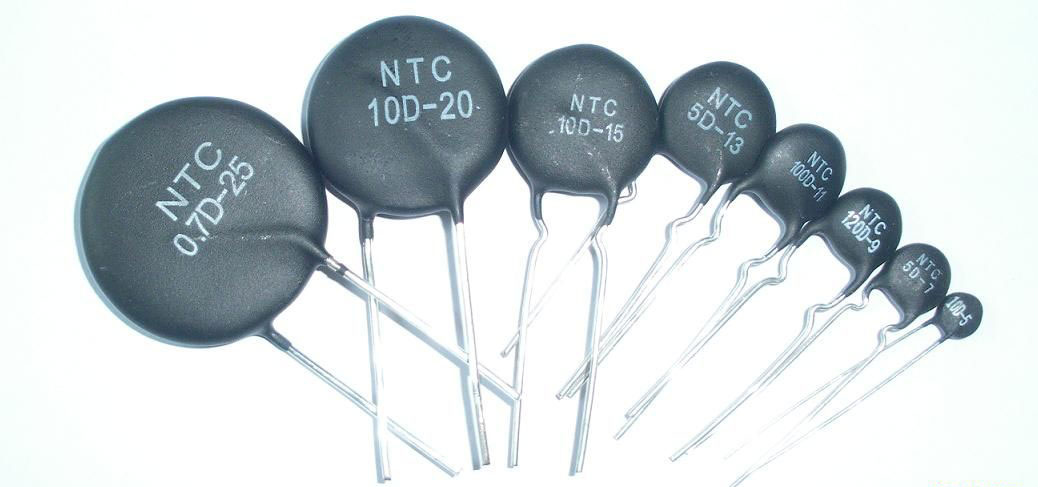

当三元锂电池单体温度以8℃/秒速率飙升时，传统单点NTC监测方案需37秒才能触发警报——这已错过热失控黄金干预期。平尚科技开发的12点阵列式NTC网络，通过空间温度梯度算法在3.2秒内识别异常，使热蔓延阻断时间窗延长11倍，为800V电池包构建多级防御体系。
据《电动汽车用动力蓄电池安全要求》强制规定，热失控预警时间需≤5秒。平尚科技基于21700电芯模组的实测表明：4×3阵列布局相较单点监测可将预警速度提升85%，结合自适应采样算法，误报率降至0.02次/千小时。
| 场景 | 单点NTC响应延迟 | 阵列方案响应时间 | 热扩散面积差异 |
|---|---|---|---|
| 边缘电芯热失控 | 19秒 | 2.8秒 | 42cm²→6cm² |
| 中心电芯热失控 | 37秒 | 3.2秒 | 78cm²→9cm² |
| 模组间热传导失控 | 28秒 | 4.1秒 | 210cm²→35cm² |
空间分辨率：最小监测单元≤2.5cm（电芯级热斑识别）
温度梯度感知：0.5℃/cm梯度变化识别早期析锂
多参数融合：温度+温差+温升速率三重判据
层级1（模组级）： ◼ 每6个电芯布设1个NTC → 间距80mm 层级2（电芯级）： ◼ 高风险电芯双NTC对角布置 → 温差监测 层级3（系统级）： ◼ 冷却管路进出口NTC阵列 → 监控液冷效率
► 96电芯包布局案例：共布设24个NTC（模组级16+电芯级8）
def optimize_layout(battery_pack):
# 导入电芯排布与热阻参数
thermal_model = build_thermal_network(battery_pack)
# 计算热传播关键路径
critical_path = find_critical_path(thermal_model)
# 生成NTC布点坐标
return place_ntc(critical_path, min_dist=25mm) | 预警级别 | 触发条件 | 响应措施 | 响应时间 |
|---|---|---|---|
| 初级预警 | 单点温升≥2℃/s | 降低充电电流至0.2C | ＜3秒 |
| 中级预警 | 相邻两点温差≥8℃ | 启动液冷泵+报警提示 | ＜5秒 |
| 高级预警 | 三点温升≥5℃/s+温差≥15℃ | 切断高压+启动灭火系统 | ＜7秒 |
电磁屏蔽：双绞屏蔽线缆（STP）使CAN总线误码率＜10⁻⁹
振动防护：硅胶缓冲封装通过50G机械冲击测试
温度补偿：内置冷端补偿电阻，-40℃～125℃全温区精度±0.5℃

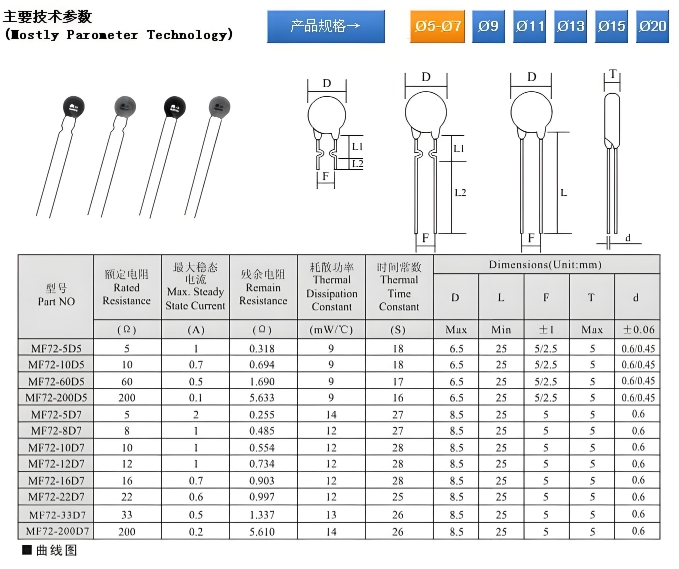

| 型号 | B值精度 | 响应时间 | 防护等级 | 适用场景 |
|---|---|---|---|---|
| PST-NTC301 | ±0.5% | 1.8s | IP67 | 模组级监测 |
| PST-NTC302 | ±0.3% | 1.2s | IP68 | 电芯级关键点位 |
| PST-NTC305 | ±0.2% | 0.8s | IP6K9K | 液冷管路监测 |
电芯覆盖率：每24个电芯至少8个监测点
风险权重分配：
边缘电芯权重系数1.8
快充路径电芯权重1.5
中心区域权重1.0
线束优化：
采用FPC柔性电路板集成，线束长度减少62%
菊花链拓扑使接插件数量降低75%
| 指标 | 单点监测方案 | 平尚阵列方案 | 提升幅度 |
|---|---|---|---|
| 预警响应时间 | 28秒 | 3.4秒 | 88% |
| 热蔓延阻断成功率 | 76% | 99.3% | 31% |
| 误报率 | 1.2次/千小时 | 0.03次/千小时 | 98% |
| 系统寿命 | 8年 | 12年 | 50% |
采样频率：正常模式1Hz → 预警模式10Hz
AD转换精度：≥16位（温度分辨率0.02℃）
故障诊断：开路/短路检测周期≤100ms
与固态继电器联动：触发信号传输延迟＜3ms
与热管理协同：液冷流量提升至20L/min（常规4L/min）
与云端互联：温度梯度数据上传频率≥1Hz
在平尚科技的热仿真实验室，NTC阵列正映射着电池包内每0.1℃的温度脉动。当每度异常温升都被转化为多级预警的加密电波，当每次热失控的致命蔓延都被禁锢在5cm²的微观战场——动力电池的安全边界，终在空间与时间的双重维度实现绝对防御。
