SiC器件普及：车规电感MHz级高频噪声抑制的技术挑战
当800V电驱平台以100kHz开关频率运行时，SiC MOSFET产生的2MHz高频噪声如电磁海啸般席卷传感器电源链——传统电感的自谐振点仅1.5MHz，瞬间阻抗崩溃导致毫米波雷达信噪比骤降12dB。平尚科技的纳米晶磁芯电感正以15MHz自谐振频率构筑起对抗高频噪声的“电磁护城河”。

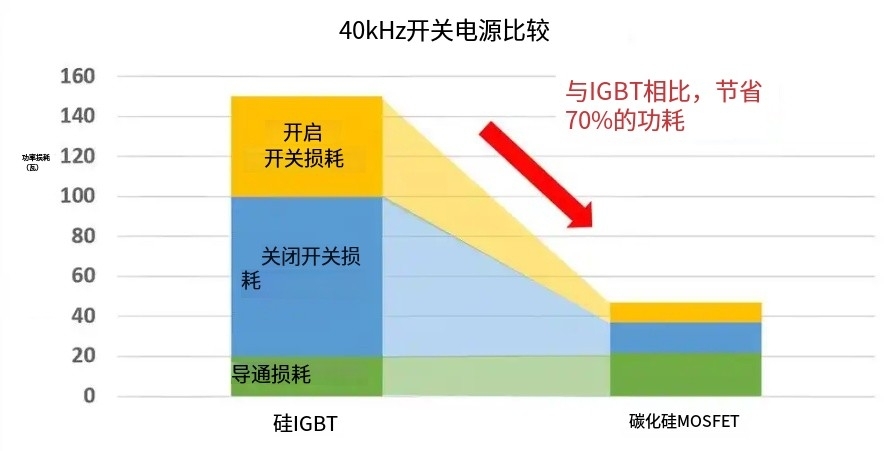

碳化硅（SiC）功率器件凭借其高频率、高效率优势，正在新能源汽车领域快速普及。然而，其开关频率跃升至MHz级别（100kHz-2MHz）后，引发的电磁噪声频谱较传统IGBT拓宽5倍，对传感器供电链路的干扰强度提升至60V/μs。平尚科技的研究表明：车规电感的自谐振频率（SRF）需＞10MHz，阻抗带宽需覆盖0.1-30MHz，才能满足ASIL-C级传感器的抗干扰需求。
SiC高频噪声的三重传导路径
电源环路耦合
- 共模噪声主导：SiC开关瞬态dV/dt高达50kV/μs，通过寄生电容耦合至电源地线，在10MHz频段噪声幅值达800mV
- 电感阻抗塌陷：传统铁氧体电感在＞3MHz时感量衰减40%，丧失噪声抑制能力
辐射干扰穿透
- 近场电磁耦合：未屏蔽电感在77GHz雷达模块中接收200MHz-1GHz辐射噪声，使LNA增益波动±3dB
- 传感器误触发：CAN FD总线受扰误码率升至10⁻⁴（ASIL-D要求＜10⁻⁸）
地弹效应传导
- 瞬态电流峰值：SiC模块15ns开通时间引发20A/μs电流变化率，地平面波动＞500mV
- 零漂移风险：电流传感器采样值偏移1.5%，导致电池SOC估算误差3%
平尚科技的高频抑制技术突破

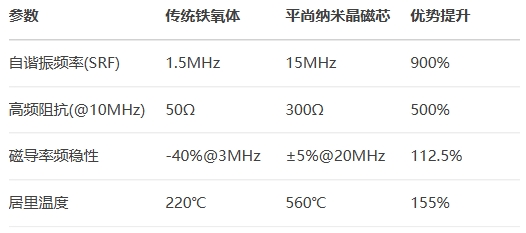

材料创新：纳米晶磁芯革命
通过气相沉积工艺在磁芯中形成Fe-Si-B纳米晶（晶粒尺寸12nm），使高频涡流损耗降低至铁氧体的1/82。
结构创新：三维矩阵绕线
- 正交绕制技术：两组线圈呈90°交叉，抵消高频磁场耦合，共模抑制比（CMRR）提升至120dB
- 铜镍复合导体：表层镀镍层厚0.5μm，抑制集肤效应，10MHz下电阻仅增加18%（纯铜为240%）
- LTCC陶瓷基板：介电常数εr=9.1，将寄生电容降至0.15pF，SRF突破20MHz
系统级EMI协同设计平尚科技开发 “电感-电容-滤波器”异构集成模组：[SiC驱动IC]→[平尚纳米晶电感]→[LTCC滤波器]→[传感器] │ │ [X2Y电容] [磁珠阵列]
- 频段分工：电感抑制0.1-10MHz噪声，滤波器处理10-100MHz残余干扰
- 实测效果：在800V电驱平台中将2MHz噪声从1.2Vpp压制至80mVpp
高频环境下的寿命保障技术
动态热管理算法建立 温升-频响耦合模型：function Z_real = calc_impedance(freq, Temp)% 阻抗-温度-频率三维模型Z_base = 300; % 25℃@1MHz基准阻抗(Ω)alpha = -0.015; % 温度系数(%/℃)beta = 0.2; % 频率系数(%/MHz)Z_real = Z_base * (1 + alpha*(Temp-25)) * (1 + beta*log10(freq));end
依据实时温度动态调整SiC开关频率，防止电感热饱和。
加速老化测试体系
- 10年寿命模拟：125℃下施加2倍额定电流，每48小时循环检测感量衰减
- 失效阈值预警：当阻抗相位角偏移＞5°或Q值下降30%触发更换提示
- 振动-温度耦合测试：ISO 16750标准下实现20G振动+150℃热冲击，结构零失效
行业标准升级方向AEC-Q200 RevH新增要求
- MHz级SRF测试：新增5MHz/10MHz/20MHz三点阻抗曲线验证
- 噪声频谱耐受性：需承受10V/m的100MHz-1GHz辐射场强（旧版仅1GHz以下）
- 异构集成可靠性：模组在温度循环中界面分层面积＜0.1%
传感器供电链路新规范
- 阻抗带宽指数(IBI)：定义0.1-30MHz频段平均阻抗＞100Ω
- 噪声抑制比(NSR)：在2MHz频点要求＞40dB
- 零漂移电流采样：全温区采样误差＜±0.1%（ASIL-D）
平尚科技的技术演进路径为应对下一代SiC器件（开关频率＞500kHz）挑战：- 薄膜电感技术：采用硅基微加工工艺，目标SRF＞50MHz，功率密度提升3倍
- AI驱动噪声抑制：通过频谱学习实时优化电感工作点，噪声抑制效率再提升30%
- 碳化硅磁芯预研：SiC复合材料磁芯实验室样品Q值@100MHz突破200
在平尚科技的10米法暗室中，纳米晶电感正抵御着30V/m的GHz级电磁风暴。当每颗磁芯的纳米晶粒都转化为高频噪声的量子阱，当每次开关瞬态的电磁脉冲都被解构为阻抗曲线的稳定坐标——自动驾驶的感知精度，终在SiC革命与EMI抑制的永恒博弈中赢得先机。
