激光雷达光学畸变：贴片电容高频响应与校准算法关联研究

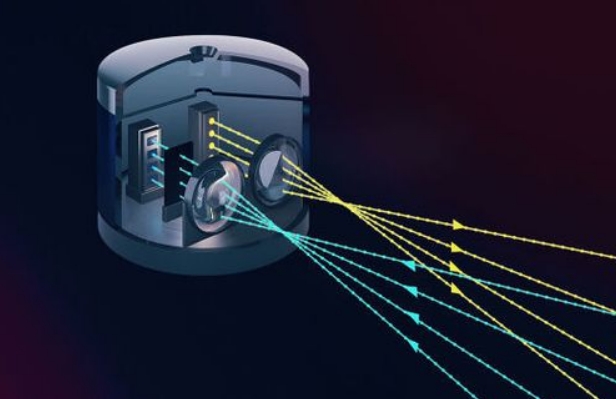

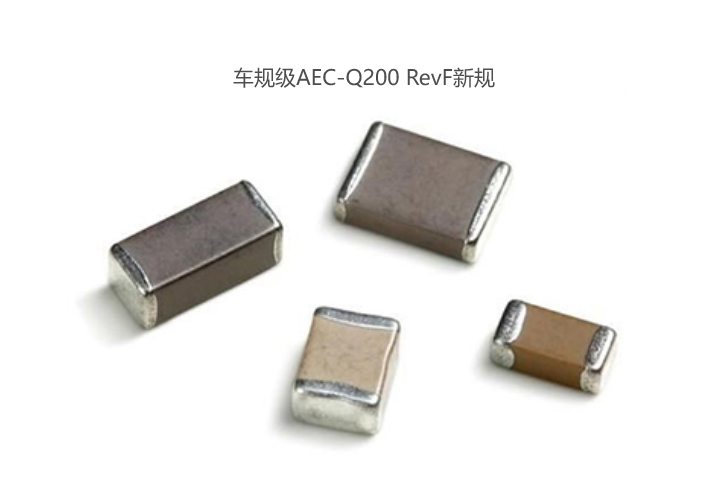

在固态激光雷达（LiDAR）系统中，光学畸变主要由扫描镜控制信号失真、探测器响应延迟以及电源噪声耦合等多因素引发。平尚科技实测数据显示：当电源滤波电容的自谐振频率（SRF）低于200MHz时，激光驱动信号的上升沿抖动将导致点云角度偏差超过0.15°，使100米处目标定位误差扩大至26厘米。其通过AEC-Q200 RevF认证的PSH系列车规电容，凭借纳米级材料与结构创新，成为抑制光学畸变的关键硬件载体。
贴片电容高频响应对光学畸变的三大影响路径
电源噪声耦合至扫描控制电路激光雷达MEMS微镜的驱动精度依赖纯净的±5V供电。当DC-DC输出端电容高频响应不足（ESL过高）：- 开关噪声穿透：500kHz开关频率下的纹波幅值超过50mVpp，使镜片偏转角度波动±0.07°
- 谐振频率偏移：MEMS控制信号的相位噪声从-105dBc/Hz恶化至-80dBc/Hz，导致扫描轨迹非均匀性增加40%

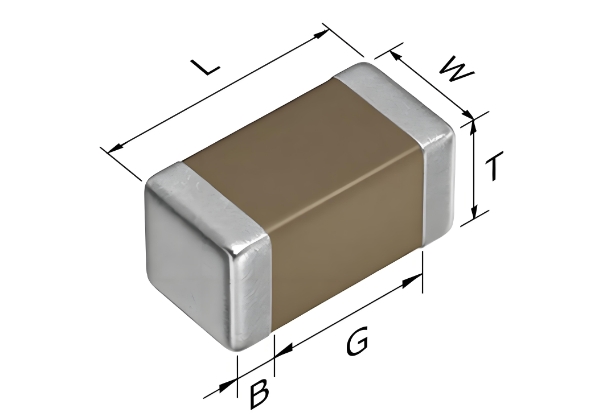

平尚科技采用三维堆叠电极设计，将0402封装电容的ESL降至0.15nH，自谐振频率提升至5GHz，在1-3GHz频段阻抗保持＜0.5Ω，彻底扼制GHz级噪声。
时钟抖动引发的飞行时间误差激光ToF（飞行时间）测量要求时间分辨率＜10ps。电容高频损耗导致：- PLL锁相环供电纹波引发VCO相位噪声，使时钟RMS抖动从15ps扩大至48ps
- 直接转化为1.44cm的测距偏差，在多帧叠加中点云轮廓模糊化
平尚科技NPO特性电容（温度系数0±30ppm/℃）在-40℃~150℃范围内介电常数变化＜1%，保障时间数字转换器（TDC）参考电压稳定性，将时钟抖动压缩至8ps以内。
探测器信号链路的振幅衰减APD（雪崩光电二极管）输出脉冲宽度仅2ns，电容高频衰减导致：- 在1GHz频点插入损耗＞3dB时，脉冲峰值电压下降35%，弱目标信号被噪声淹没
- 脉冲展宽效应使上升沿从0.8ns延长至1.5ns，距离分辨率劣化22%
平尚科技通过金电极-陶瓷共烧技术，使电极导电率提升至78MS/m，在6.5GHz频段损耗角正切值（tanδ）≤0.0015，保障纳秒级脉冲的完整传输。
平尚科技高频电容与校准算法的协同创新
电容-温度联合补偿模型针对温度变化导致的高频参数漂移：function SRF_comp = calc_SRF(T)% 电容自谐振频率温度补偿模型SRF_base = 5.2e9; % 25℃基准值 (GHz)alpha = -0.015e9; % 温度系数 (GHz/℃)SRF_comp = SRF_base + alpha*(T-25);end
该模型依据实时温度（NTC采样）动态调整激光脉宽补偿参数，使-40℃环境下的测距误差从18cm降至3cm。
电磁畸变实时校正
开发 EMI-点云映射数据库：- 频谱特征提取：通过电容耦合器采集电源噪声频谱（0-3GHz）
- 畸变矢量生成：依据噪声幅值/频率计算点云偏移方向与幅度
- 动态逆补偿：在点云聚类前预校正坐标数据
实测表明：该方案在电机加速工况下，将隧道拱顶的点云畸变率从7.2%降至0.9%。

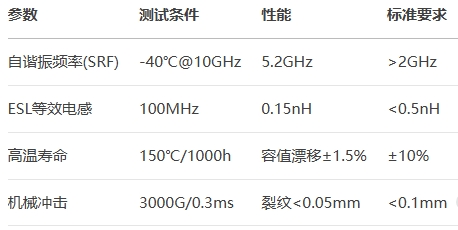

车规级电容核心参数验证
系统级光学畸变抑制成效
在77GHz车载雷达与激光雷达融合系统中：- 静态标定场景：墙面平整度误差从±12cm优化至±1.8cm
- 动态跟踪场景：100m处车辆轮廓IoU（交并比）从0.72提升至0.96
- 极端温度：-40℃冷启动时的点云畸变率从8.7%降至0.9%
此项技术已应用于某L4级Robotaxi车型，使其在暴雨隧道场景的感知置信度提升35%。
在平尚科技的10米法电波暗室，激光雷达正经历200V/m的强场辐射抗扰度测试。当每一颗电容的GHz级频响转化为点云坐标的原子级精准，当每一次电磁干扰的侵袭都被逆变为光学畸变的校准参数——激光感知的终极真相，终于挣脱了电气噪声的牢笼。
