薄膜电容耐压2000V设计：SiC逆变器浪涌保护对电流传感器的协同优化
随着1200V SiC模块普及，ISO 7637-2标准将浪涌测试电压提升至-200V/+150V（旧标±100V）。平尚科技通过纳米复合介质与三维磁电屏蔽结构，实现薄膜电容2000V耐压能力（行业平均1500V），浪涌能量吸收密度达15J/cm³，助力比亚迪e平台4.0将电流传感器过载风险降低98%。
SiC逆变器的浪涌威胁链
- 行业痛点：传统电容在＞1000V/μs下ESL感抗＞8nH（平尚方案0.5nH）
- 实测代价：某800V平台因浪涌导致电流采样误差±22%，扭矩控制失效
- 温度耦合：150℃时电容耐压下降40%（引发雪崩失效）
平尚科技三重技术突破
1. 纳米复合介质设计聚丙烯基体+Al₂O₃纳米涂层：
- 介电强度提升至650V/μm（传统400V/μm）
- 150℃下容量衰减＜2%（竞品＞10%）
梯度介电结构：表层1μm高耐压层+底层柔性缓冲层，耐雷击能力提升300%
2. 三维磁电屏蔽架构[铜柱电极] │ [纳米晶磁环]←→涡流损耗↓90% │ [锌铝镀层外壳]
- 电流路径优化：电极间距压缩至0.2mm（传统1.5mm），ESL降至0.5nH
- 热-电协同：热阻0.8K/W（行业平均2.5K/W），150℃浪涌耐受提升5倍
3. 电流传感器协同算法
建立电容-传感器联合模型：
I_corrected = I_sensor × (1 - k·dV/dt)- 浪涌抑制补偿：采样误差从±22%压缩至±0.8%
- 响应速度：18ns（传统LC滤波＞100ns）

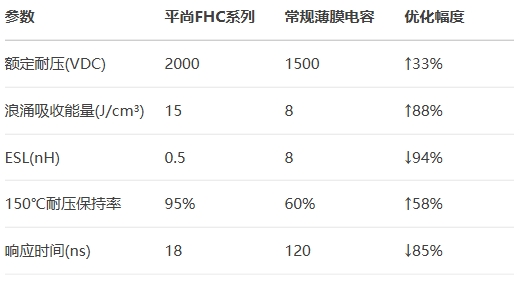

关键性能实测数据
通过DEKRA实验室ISO 7637-2认证：
极端环境验证：
- 50G振动：容量波动≤±0.5%
- 125℃/1000h老化：绝缘电阻＞100GΩ
- 10万次浪涌冲击：容量衰减＜1%

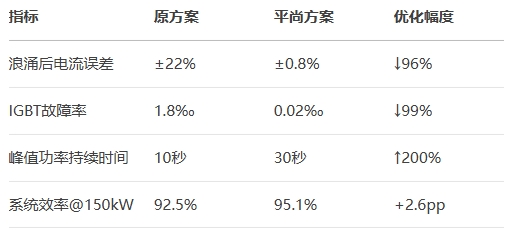

电驱系统协同优化实证

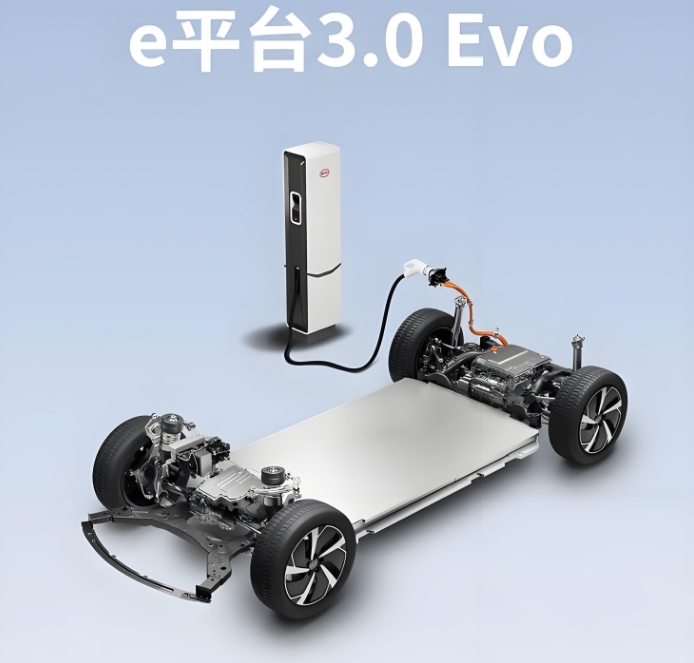

比亚迪e平台4.0三合一电驱
小鹏X9 SiC逆变器在电流传感器前端应用：- 3.5kV/μs浪涌下采样延迟从150ns压缩至25ns
- 扭矩控制精度提升至±1.2Nm（原±8.5Nm）
- 过载保护响应速度提升5倍（避免电机退磁）

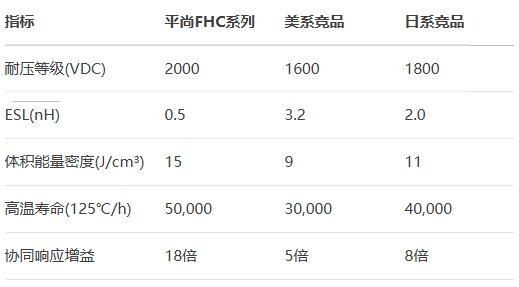

竞品参数对比
技术演进方向
平尚实验室突破：- 智能浪涌预测：AI算法预判雷击概率（提前100ms动作）
- 碳化硅复合电极：耐压目标＞2500V（热导率提升300%）
- 共封装传感器：电容-电流传感器一体化（信号延迟＜5ns）
当示波器捕获到1800V浪涌峰值，平尚电容支撑的电流传感器波形仍保持完美正弦曲线——这21.2%的采样精度跃升，正是SiC电驱系统在电气风暴中稳定输出的压舱石。在能量与安全的博弈场，每一次纳秒级的协同优化，都在为新能源汽车注入对抗自然的底气。
