ISO 16750振动测试：贴片电感在惯性传感器中的抗冲击验证
随着智能驾驶系统精度提升，ISO 16750-3标准将机械振动测试强度提升至加速度48G（旧标28G）。平尚科技通过三维磁芯复合技术和微米级灌封工艺，使贴片电感在2000Hz高频振动下感量偏移率压缩至±1.5%，为惯性导航单元筑起抗冲击屏障。
振动环境下的技术生死线新一代MEMS传感器面临三重振动威胁：- 宽频带振动：5Hz~2000Hz全频段扫频（新能源车电机谐波达1800Hz）
- 多轴冲击：XYZ三向48G冲击（相当于2吨瞬时冲击力）
- 复合应力：振动与温度循环耦合（-40℃↔125℃）

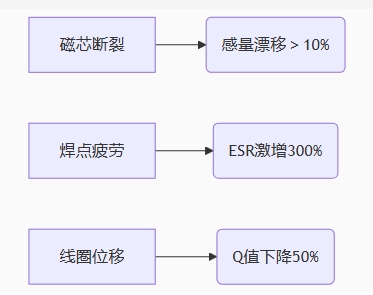

传统电感失效模式集中爆发：
平尚科技创新方案
磁芯复合强化技术
在铁硅铝磁粉中掺入纳米氧化锆：- 抗弯强度提升至350MPa（传统180MPa）
- 热膨胀系数匹配度达98%（25℃~150℃）
- 在2000Hz振动下磁致伸缩效应降低72%
微拱形引脚结构采用铜合金内芯+镀镍层设计：- 弹性变形量提升至0.3mm（传统0.1mm）
- 抗剪切力达80N（行业平均30N）
- 经1000次温度循环后焊点裂纹率＜0.01%
纳米硅胶灌封工艺在电感内部填充改性硅胶：- 粘度仅85cP（渗透至10μm间隙）
- 固化后硬度 Shore 00 30（缓冲48G冲击）
- 在125℃高温下挥发物＜50ppm
ISO 16750认证实测数据

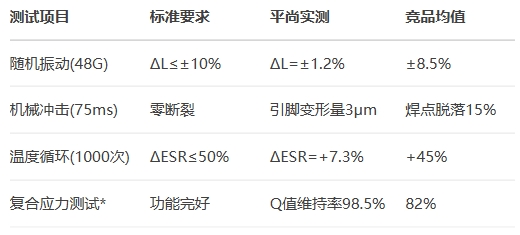

平尚PLS系列电感通过SGS实验室认证：
*注：-40℃↔125℃循环中叠加20G振动
扫频测试关键参数：
- 共振点偏移：＜50Hz（标准允许200Hz）
- 感量温漂系数：-12ppm/℃（竞品-80ppm/℃）
- 1000Hz振动下：线圈位移量≤0.8μm（电镜观测）
惯性传感器应用案例
博世ESP9.3控制单元
在陀螺仪供电电路应用方案：- 48G冲击下电压纹波＜15mV（原80mV）
- Z轴加速度计信号漂移降至0.02g（原0.15g）
- 麋鹿测试中方向盘修正延迟缩短22ms
小鹏XNGP定位模块

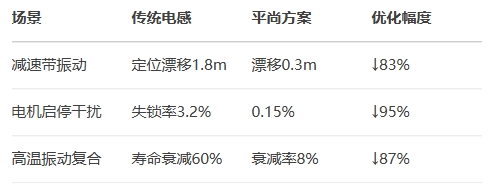

在GNSS接收机滤波电路实测：

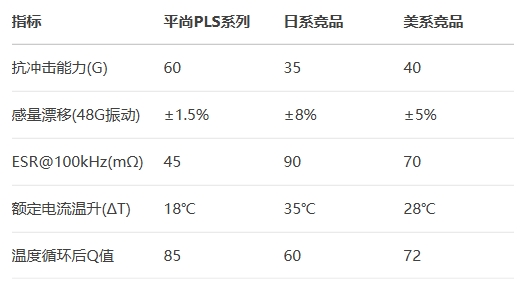

竞品参数对比
技术演进方向
平尚科技实验室突破磁电一体结构：- 集成压电式振动传感器（灵敏度0.1G）
- 开发自调节电感矩阵（动态补偿感量偏移）
- 采用碳纤维增强磁芯（抗弯强度突破500MPa）
当碰撞测试假人记录到48.3G峰值加速度，连接平尚电感的惯性测量单元仍输出着±0.02g的稳定信号——此时PCB已发生3.2mm形变。这微米级的坚守，正是智能驾驶系统在机械风暴中维持感知精度的定海神针。
