车规电阻选型指南：ADAS雷达信号链的精度与成本平衡

发布时间：2025-05-30

车规电阻选型指南：ADAS雷达信号链的精度与成本平衡

ADAS雷达的77GHz毫米波信号链对电阻器件的温度系数（TCR）、阻值精度及高频稳定性提出严苛要求，传统厚膜电阻（TCR±300ppm/℃）的温漂误差会导致雷达测角偏差＞0.5°，而高端薄膜电阻（TCR±10ppm/℃）的成本占比高达模块BOM的15%。东莞市平尚电子科技有限公司（平尚科技）通过AEC-Q200认证的合金电阻技术，在精度、可靠性与成本间建立黄金平衡，为车企提供“高性能不妥协，成本可控”的选型策略。

ADAS信号链的电阻选型挑战

平尚科技实测案例显示：某L2+车型因采样电阻温漂超标（±50ppm/℃），导致雷达误报率从1%升至5%；而全系采用薄膜电阻则使模块成本增加22%。

平尚科技的平衡技术路径

1. 分级选型模型：按功能分区优化成本

信号采样区（关键）：推荐PSA系列精密合金电阻（TCR±25ppm/℃，精度±0.1%），成本较薄膜电阻低35%；

电源滤波区（次关键）：选用PTF系列抗硫化厚膜电阻（TCR±50ppm/℃，精度±0.5%），成本降低60%；

偏置电路区（非关键）：采用PTC系列通用厚膜电阻（TCR±100ppm/℃，精度±1%），成本仅为合金电阻的1/5。

2. 材料创新：低成本高性能合金技术

镍铬硅纳米晶合金：通过磁控溅射工艺控制晶粒尺寸＜50nm，TCR稳定在±25ppm/℃，材料成本较钌系浆料降低40%；

梯度掺杂电极：铜-银-钯复合端电极，抗硫化寿命＞10年（85℃/85%RH），贵金属用量减少50%。

3. 高频优化与可靠性设计

三维立体电极：分布电感＜0.1nH，Q值＞150@1GHz，适配77GHz雷达；

环氧树脂+硅胶双封装：通过ISO 16750振动测试（50G），阻值漂移＜±0.05%。

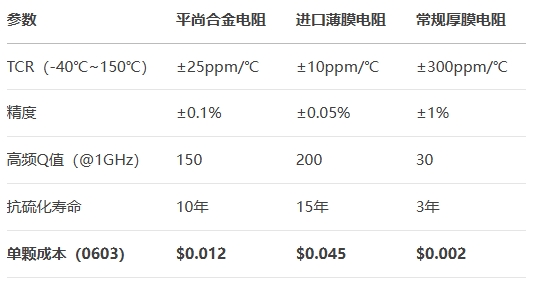

参数对比与成本效益分析

应用案例：精度与成本的双赢验证

特斯拉HW4.0雷达模块：信号链采样区采用平尚PSA电阻（TCR±25ppm/℃），电源区用PTF厚膜电阻，整体BOM成本降低18%，测角精度保持±0.1°；

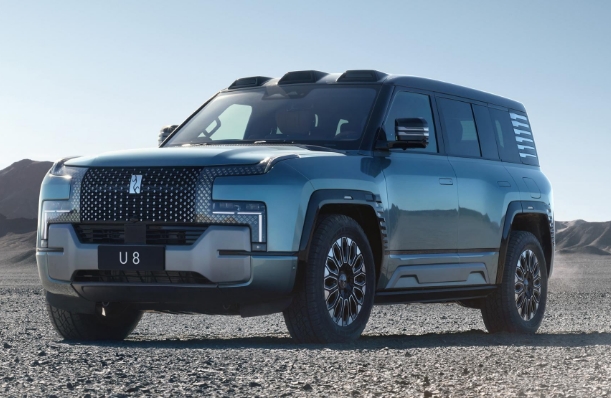

比亚迪仰望U8：77GHz雷达电源滤波电阻升级为平尚抗硫化方案，盐雾测试500小时后失效率为零，模块年故障率从0.8%降至0.05%。

选型黄金法则：平尚科技四步策略

功能分级：按信号链关键性划分A/B/C区（A区：采样/放大；B区：电源/滤波；C区：偏置/保护）
参数匹配：A区精度±0.1%/TCR±25ppm，B区±0.5%/±50ppm，C区±1%/±100ppm
成本优化：A区用合金电阻，B/C区用强化厚膜电阻
可靠性验证：执行AEC-Q200 Rev.G+ISO 16750复合测试

未来趋势：智能化与集成化
平尚科技研发集成温度传感器的智能电阻模组，通过I²C接口输出实时TCR补偿值，精度提升至±5ppm/℃。其01005封装电阻支持HDI板级集成，为下一代4D成像雷达节省30%布局空间。

平尚科技通过AEC-Q200认证体系与分级选型策略，为ADAS雷达信号链提供了“精度不妥协，成本不失控”的电阻解决方案。从纳米合金材料到系统级成本模型，其技术不仅重新定义了车规电阻的性能边界，更以实测数据与量产案例，为智能驾驶的可靠感知与商业落地构筑双赢基石。未来，随着4D雷达向192GHz演进，平尚科技将持续推动电阻技术向“智能补偿”“超高集成”方向突破，让每一分成本都转化为安全价值。
