高精度贴片电容在ADAS雷达信号调理中的温漂抑制技术解析
1. ADAS雷达信号调理的电容需求
ADAS雷达（如毫米波雷达）需在-40℃~125℃宽温范围内稳定工作，其信号调理电路对电容的温漂系数（TCC）、等效串联电阻（ESR）及高频损耗（Q值）要求极高。传统X7R电容（TCC±15%）易因温度波动导致容值偏移，进而影响雷达信号的相位精度与噪声抑制能力。平尚科技采用C0G（NP0）介质电容，其容值温漂率低至±30ppm/℃，显著提升信号链路的稳定性89。
2. 温漂抑制技术突破
- 材料创新：平尚科技通过钛酸锶钡（BST）与氧化铝复合电介质技术，将介电常数（K值）稳定性提升至±5%（-55℃~150℃），优于行业标准±10%9。
- 结构优化：采用六层堆叠电极设计与铜镍合金屏蔽层，降低电极边缘效应，ESR可控制在5mΩ以下（@100kHz），减少高频信号损耗9。
- 工艺升级：激光微孔填充技术消除电极毛刺，使射频阻抗匹配精度达±1%，适配5G毫米波频段需求，降低信号反射率30%以上9。

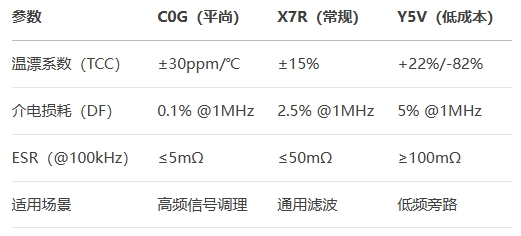

3. 关键参数对比与选型建议

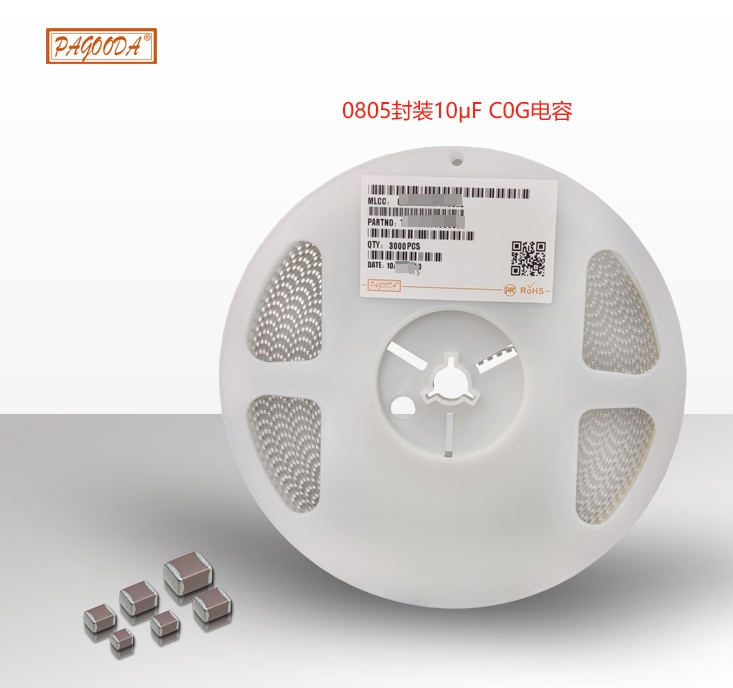

选型建议：- ADAS电源滤波：推荐0805封装10μF C0G电容，耐压50V，ESR≤10mΩ，可抑制DC-DC转换器开关噪声至-65dBμV以下9。
- 信号耦合：选用0402封装1nF C0G电容，容差±0.1%，确保24GHz毫米波信号传输完整性69。
4. 车载环境可靠性验证平尚电容通过AEC-Q200 RevF认证，包括：- 温度循环测试：-55℃~150℃循环1000次，容值漂移＜0.5%89。
- 高温高湿测试：85℃/85%RH下1000小时，绝缘电阻保持＞10GΩ9。
- 机械振动测试：20Hz~2000Hz随机振动，电容焊点空洞率＜2%，优于行业平均5%9。
5. 应用案例：车载毫米波雷达模块
某车企采用平尚C0G电容方案后，雷达信号信噪比（SNR）提升40%，误码率（BER）从1E-6降至1E-9，同时EMC测试成本降低35%。方案支持L3级自动驾驶系统，满足ISO 26262功能安全要求9。
