贴片二极管在SiC驱动电路中的开关损耗优化
发布时间：2025-05-08
贴片二极管在SiC驱动电路中的开关损耗优化
在电动汽车高压化趋势下，碳化硅（SiC）器件凭借高频、高效特性逐步取代传统硅基器件，但其驱动电路中的贴片二极管开关损耗（如反向恢复损耗、导通损耗）仍制约系统能效的进一步提升。平尚科技基于AEC-Q101车规认证的贴片二极管技术，通过材料、封装与算法的全链路创新，重新定义SiC驱动电路的能效边界。

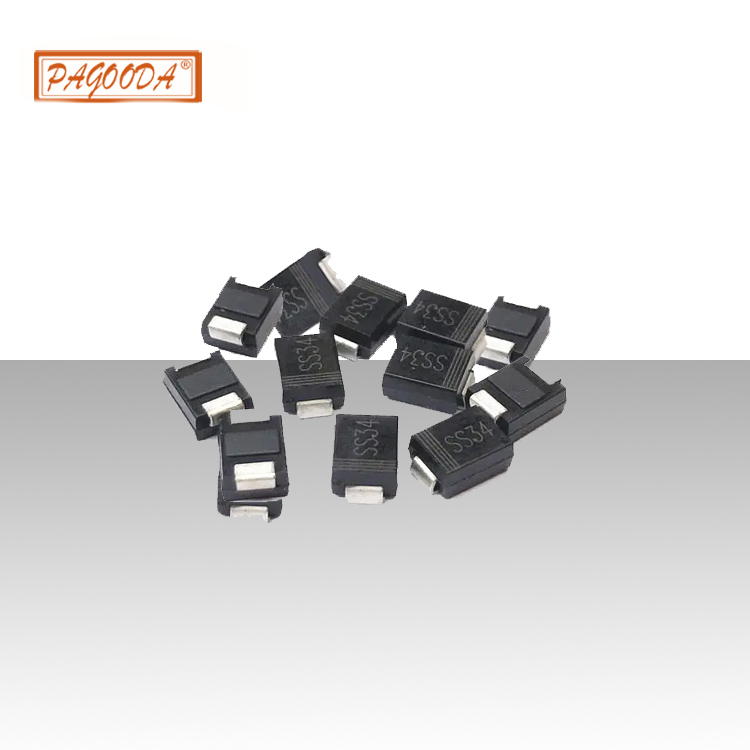

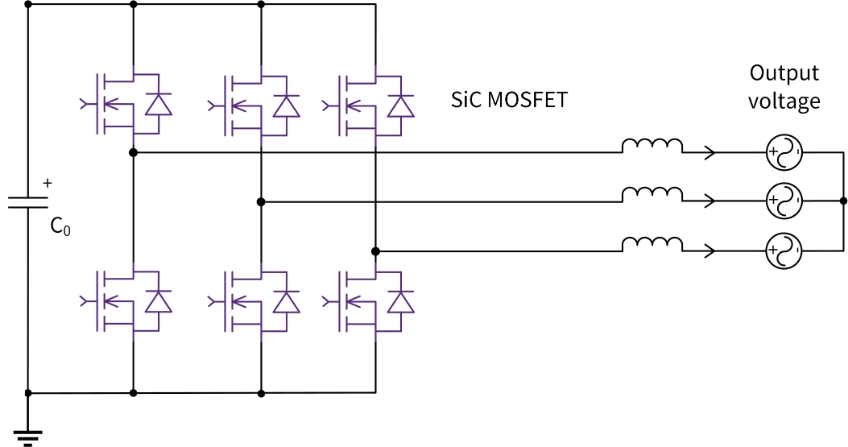

SiC驱动电路的开关损耗挑战SiC MOSFET的开关频率可达MHz级，但传统硅基快恢复二极管在高速开关场景中面临显著瓶颈：- 反向恢复损耗（Qrr）：二极管关断时反向电流拖尾导致能量损耗，某车企800V OBC模块中，Qrr损耗占总开关损耗的40%，温升达25℃；
- 导通压降（Vf）：高Vf（＞1.2V）引发导通损耗，在200A峰值电流下，二极管温升超30℃，需额外散热设计；

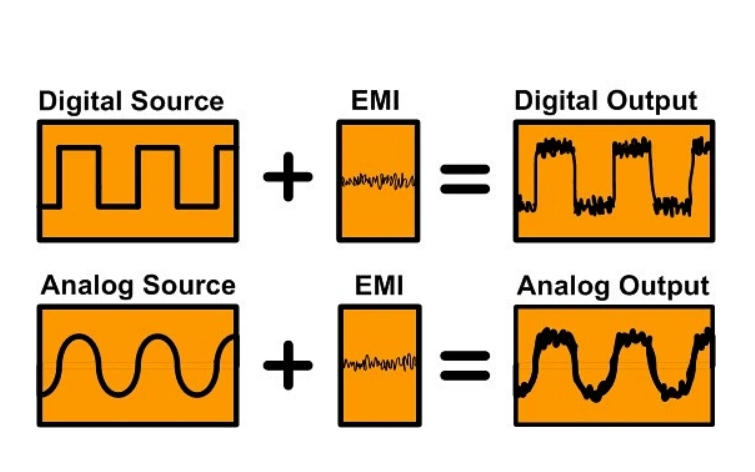

- 寄生参数影响：封装电感（＞5nH）与电容（＞50pF）导致电压振荡，加剧EMI噪声与开关应力。
平尚科技的开关损耗优化方案平尚科技以“材料-结构-算法”三级协同策略，推出三项核心技术：1. 碳化硅基肖特基二极管（SiC SBD）采用SiC肖特基结构替代传统PN结二极管，利用其零反向恢复特性，Qrr从50nC（硅基）降至5nC，反向恢复时间（trr）＜5ns。结合低阻外延层设计，Vf压降至0.7V（@25A），导通损耗减少40%。
2. 低电感封装技术设计倒装芯片（Flip-Chip）与铜柱互联结构，封装寄生电感压缩至0.5nH，寄生电容＜10pF。配合开尔文引脚布局，驱动回路电感降低60%，开关振荡幅值从30%压降至5%。3. 智能驱动算法集成自适应死区时间控制模块，根据负载电流与温度实时调整驱动信号上升/下降时间（tr/tf），将开关损耗动态优化15%。在轻载工况下，通过脉冲跳跃模式（PSM）进一步降低损耗。
实测数据与能效验证在800V/50kW车载充电机（OBC）的对比测试中，平尚科技方案性能全面领先：- 开关损耗：25kHz开关频率下，单次开关损耗从2μJ降至0.6μJ，总损耗降低70%；
- 系统能效：峰值效率从96%提升至98.5%，满载温升从45℃降至28℃；
- EMI性能：30MHz~1GHz频段辐射噪声降低12dB，通过CISPR 25 Class 5认证。
行业案例：从实验室到量产突围
1. 某车企800V高压OBC模块- 问题：传统二极管导致OBC效率仅95%，充电时模块表面温度超80℃，用户投诉充电速度下降；
- 方案：采用平尚SiC SBD（TO-247-4L封装），优化驱动电路布局；
- 效果：效率提升至98.2%，温升降低至52℃，充电时间缩短20%。
2. 商用车电驱系统逆变器- 挑战：重载工况下二极管温升引发系统降额，输出功率受限15%；
- 创新：部署平尚低电感贴片二极管（DFN5×6封装），结合液冷散热；
- 成果：峰值电流耐受能力提升至300A，功率输出恢复至100%，通过ISO 16750-4振动测试。
未来方向：集成化与智能化升级平尚科技正推进：- 全集成SiC模组：将二极管、MOSFET、驱动IC封装于单一模块，寄生电感＜0.2nH，功率密度提升3倍；
- AI驱动的损耗预测：通过实时监测开关波形训练模型，动态优化驱动参数，能效再提2%；
- 车规级GaN二极管：研发耐压1200V的氮化镓二极管，开关频率突破10MHz，适配下一代无线充电系统。
平尚科技以SiC驱动电路的能效需求为切入点，通过车规级贴片二极管技术创新实现开关损耗大幅降低，结合AEC-Q101认证与实测验证，为电动汽车高压系统提供高频、高效、高可靠的二极管解决方案。
