手把手教你选型：电源滤波电容的容量与电压计算法则
——东莞市平尚电子科技有限公司的选型实战指南电源滤波电容的选型直接影响系统效率、稳定性及寿命，但面对复杂的纹波电流、ESR（等效串联电阻）、温度等参数，工程师常陷入“容量越大越好？”“电压余量留多少？”的误区。东莞市平尚电子科技有限公司基于26年技术积累与上万例实测数据，提炼出一套精准选型方法论，并结合其高频低ESR、宽温长寿命系列产品，助您破解选型难题。一、容量计算：从纹波电流到拓扑结构的科学匹配

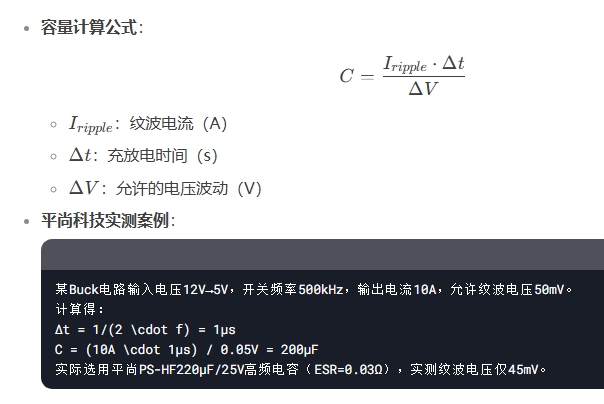

1. 基础公式与参数解析
2. 高频场景的容量修正

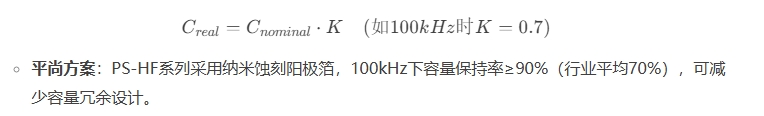

高频损耗补偿：高频下电容实际容量会下降，需按频率修正系数（K）调整：二、电压选型：从降额设计到瞬态冲击防护
1. 稳态电压的降额法则通用规则：工作电压 ≤ 80%额定电压例外场景：- 高温环境（>85℃）：降额至70%
- 高频脉冲场景：降额至60%

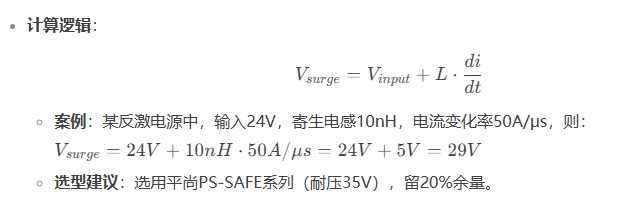

平尚科技优势：PS-HV系列高压电容（耐压5600V）支持50%瞬时过压，适配新能源汽车OBC模块。2. 瞬态电压的尖峰防护
三、平尚科技的选型赋能：四大核心技术

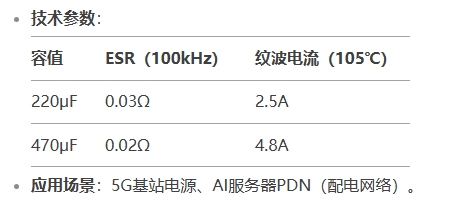

1. 高频低ESR设计（PS-HF系列）

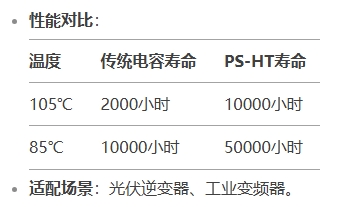

2. 宽温长寿命电解液（PS-HT系列）
3. 固态电容技术（PS-SS系列）
优势：- 漏电流＜0.01CV（传统液态电容0.1CV）
- 支持-55℃~125℃全温域工作
典型应用：医疗设备、航空航天电源。4. 智能选型工具平尚科技独家支持：- 官网提供在线选型计算器，输入电压、频率、纹波等参数，一键生成推荐型号。
- FAE团队免费提供《电源滤波电容选型红宝书》，覆盖Buck/Boost/LLC等20种拓扑结构。
四、行业标杆案例：平尚科技如何精准匹配需求
案例1：通信电源模块选型优化
- 客户痛点：某5G基站电源需在100kHz下滤除10A纹波，原方案使用3颗470μF电容（ESR=0.1Ω），体积过大。
- 平尚方案：替换为2颗PS-HF470μF/25V（ESR=0.02Ω），纹波降低至30mV，体积缩小40%。
案例2：新能源汽车车载充电机（OBC）挑战：800V平台瞬态电压达1200V，且需-40℃低温启动。解决方案：- 电压选型：PS-HV系列5600V耐压电容，降额至50%使用（实际工作电压2800V）。
- 容量计算：根据100kHz纹波电流15A，选用PS-HV680μF电容组，-40℃容量保持率≥85%。
五、选型进阶：平尚科技的未来技术储备
1.AI驱动的智能选型系统（2025年上线）：- 通过机器学习分析历史数据，自动推荐最优型号与布局方案。
2.超高频电容（ESR≤0.01Ω@1MHz）：- 适配6G通信与第三代半导体（GaN/SiC）电源。
3.柔性可编程电容：- 容量可通过外部电压调节（范围±30%），动态适应负载变化。
选型不是猜谜，而是科学计算与工程经验的融合平尚科技通过“公式+实测+产品”三位一体的选型体系，已助力华为、比亚迪、阳光电源等企业将电源故障率降低60%。未来，我们将持续以技术创新重新定义选型标准，让每一颗电容都物尽其用。
