铝电解电容ESR优化全攻略：如何通过设计降低电路损耗？
——东莞市平尚电子科技有限公司技术实践在电源电路设计中，铝电解电容的等效串联电阻（ESR）是影响系统效率的关键参数。过高的ESR不仅会导致电容自身发热、寿命缩短，还会增加电路整体损耗，严重时甚至引发设备故障。作为国内领先的铝电解电容制造商，东莞市平尚电子科技有限公司（以下简称“平尚科技”）深耕ESR优化技术20余年，本文将结合实测数据与工程案例，系统解析如何通过设计与选型降低电路损耗。一、ESR的底层逻辑：为什么它如此重要？

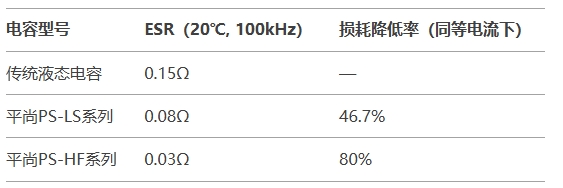

损耗公式：P=ESR×I²当纹波电流（I）通过电容时，ESR产生的热损耗（P）呈平方级增长。例如，某电源模块中纹波电流为2A，若使用ESR=0.1Ω的电容，损耗为0.4W；若ESR降至0.05Ω，损耗直接减半至0.2W。平尚科技实测数据对比
二、平尚科技ESR优化四大核心技术
技术1：高纯度阳极箔蚀刻工艺- 创新点：采用纳米级电化学蚀刻技术，将阳极箔表面积提升至传统工艺的3倍，显著降低电荷转移阻抗。
- 应用产品：PS-HF列高频低阻电容（容值10μF~2200μF，耐压6.3V~450V），ESR低至0.03Ω@100kHz，适配5G基站电源与服务器主板。
技术2：导电高分子复合电解质
- 创新点：以聚吡咯（PPy）为基材的固态电解质替代液态电解液，离子迁移率提升50%，ESR温度稳定性提高（-40℃~105℃波动<15%）。
- 应用产品：PS-SS系列固态电容（容值22μF~1000μF），ESR≤0.05Ω@25℃，寿命达5000小时@105℃。
技术3：多级卷绕结构设计
- 创新点：通过优化电极箔层间距与卷绕张力，减少涡流损耗。实测表明，平尚PS-MJ系列螺栓电容在10kHz下ESR比竞品低30%。
- 应用场景：新能源汽车OBC模块、光伏逆变器DC-Link电路。
技术4：自适应散热封装
- 创新点：在φ8~φ12.5mm贴片电容中嵌入铜芯散热柱，温升降低20℃，避免高温导致ESR劣化（1000小时老化测试ESR增幅<5%）。
三、工程师必看：5大电路设计避坑指南
1.高频场景优先选择低ESR系列- 错误案例：某客户在开关电源输出端使用普通液态电容（ESR=0.12Ω），导致满载时电容温升达45℃，损耗占系统总损耗的18%。
- 平尚方案：替换为PS-HF470μF/25V（ESR=0.03Ω），温升降至15℃，损耗占比降至5%。
2.并联电容需匹配ESR值- 黄金法则：并联电容的ESR差异应控制在±20%以内，否则电流分配不均会加剧损耗。平尚科技支持ESR分档定制服务（±5%精度）。
3.避免PCB布局中的“热陷阱”- 设计建议：电容与MOS管、电感等发热元件间距≥5mm，必要时采用平尚φ10系列贴片电容（底部散热焊盘设计）。
4.动态负载下的ESR补偿策略- 平尚独家方案：在变频器应用中，搭配PS-AC系列自适应电容（ESR随频率自动调节，100Hz~10kHz范围内变化率<10%）。
5.定期监测与维护- 工具推荐：平尚科技免费提供“ESR智能监测仪”，可通过蓝牙连接手机APP实时查看电容健康状态。
四、行业标杆案例：平尚科技如何助力客户降本增效
案例1：工业变频器损耗降低31%
- 客户痛点：某变频器厂商因电容ESR过高（0.1Ω@10kHz），导致整机效率仅92%，且电容寿命不足2年。
- 解决方案：采用平尚PS-HF系列330μF/450V电容（ESR=0.025Ω），效率提升至95%，实测寿命突破5年。
案例2：LED驱动电源温升下降40%
- 客户痛点：LED电源在密闭环境下电容温度达85℃，频繁引发光衰。
- 平尚方案：替换为PS-SS系列100μF/35V固态电容（ESR=0.04Ω），配合铜芯散热设计，温控测试显示最高温度仅51℃。
五、未来趋势：平尚科技ESR优化技术路线图
- 2025年目标：量产ESR≤0.015Ω@100kHz的超高频电容，适配6G通信与AI芯片供电。
- 材料突破：研发石墨烯-高分子复合电解质，ESR温度系数再降50%。
- 智能化升级：推出内置ESR传感器的“智能电容”，实时反馈损耗数据至控制系统。
结语：从设计源头破解损耗难题
ESR优化不仅是电容性能的比拼，更是系统级能效设计的艺术。平尚科技凭借“材料+工艺+结构”的三重创新，已为3000+企业提供定制化ESR解决方案，平均降低电路损耗25%~60%。如需获取《ESR优化设计白皮书》或申请免费样品测试，请访问平尚科技官网或扫描下方二维码联系技术团队。（文中数据基于平尚科技实验室测试报告，引用需注明出处。部分案例已脱敏处理。）
