​贴片电容焊接不良怎么办？SMT工艺常见问题与修复技巧

​

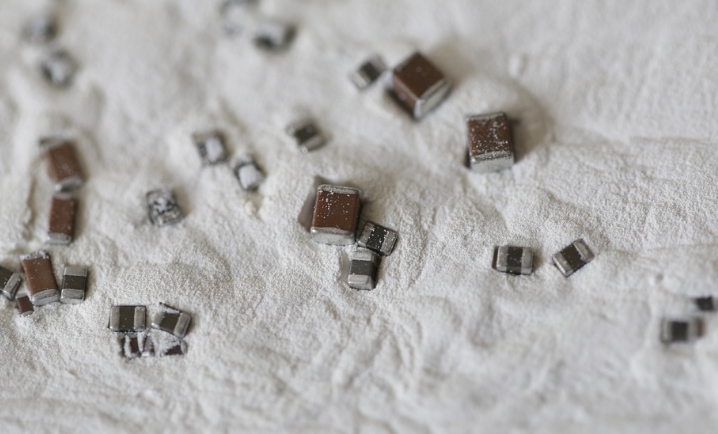

一、贴片电容焊接不良的典型现象与成因

1. 虚焊/冷焊

• 现象：焊点润湿不充分，电容一端或两端未与焊盘有效连接。
• 成因：

• 焊膏活性不足或氧化；
• 回流焊温度曲线不匹配（峰值温度过低或时间不足）；
• 焊盘或电容端电极可焊性差。

2. 立碑（曼哈顿效应）

• 现象：电容一端脱离焊盘翘起，形似石碑。
• 成因：

• 焊盘设计不对称，两端温差过大；
• 贴片偏移导致两端焊膏熔融时间不同步；
• 电容端电极润湿力差异显著。

3. 锡珠/锡球

• 现象：焊点周围散布微小锡珠，可能引发短路。
• 成因：

• 焊膏印刷过厚或坍塌；
• 回流焊升温速率过快，溶剂挥发不充分；
• 焊膏金属含量过低（如＜88%）。

4. 陶瓷体裂纹

• 现象：电容内部介质层开裂，容值漂移或短路。
• 成因：

• PCB弯曲应力传递至电容（尤其大尺寸封装）；
• 温度骤变（如波峰焊后水冷）；
• 电容抗机械应力能力不足。

二、平尚科技产品优化：从源头减少焊接缺陷

1. 端电极可焊性升级

• ​哑光镀层工艺：

​端电极采用哑光镀锡（Sn≥99.9%），表面粗糙度Ra 0.8μm，比光面镀层焊膏附着力提升30%，减少虚焊风险。

• ​抗硫化处​理：

添加镍屏障层（厚度1​.5μm），防止硫化物侵蚀电极，延长焊膏活性周期。

2. 结构抗应力设计

• 柔性端电极​结构：

波浪形端电极设计，分​散PCB弯曲应力，抗裂纹能力提升50%；

• 环氧树脂​包边：

在电容底部涂覆0.05mm环氧​层，缓冲热应力冲击，适配无铅高温焊接（峰值温度260℃）。

3. 精准容差控制

• 尺寸公差​优化：

0201封装尺寸误差±0.02mm，减​少贴片偏移导致的立碑；

• 厚度一​致性：

采用激光测厚分选技术，电容厚度波动≤​±2%，避免因高度差引起的焊接压力不均。

三、焊接不良修复技巧与工艺优化

1. 虚焊/冷焊修复

• 局部补​焊：

使用热风枪（温度300℃±10℃）对准​虚焊点，补加微量锡膏（直径＜0.5mm）重新熔融；

• 工艺调​整：

延长回流焊峰值温度时间（如从60s增至80​s），或切换高活性焊膏（如Alpha OM-338）。

2. 立碑问题解决

• 焊盘设计​优化：

对称焊盘尺寸（推荐焊盘宽​度=电容宽度×0.8），内距缩小0.1mm以增强自对中效应；

• 贴片精度​校准：

采用视觉对​位系统，确保贴装偏移＜±0.05mm（平尚科技提供免费贴片参数模板）。

3. 锡珠预防措施

• 焊膏印刷​管控：

钢网厚度0.1mm，开孔尺寸=​焊盘面积×90%，刮刀压力3kg/cm²；

• 阶梯升温​曲线：

预热区升温速率1~2℃/s，​恒温区（150℃~180℃）保持60~90s，充分挥发溶剂。

4. 裂纹问题规避

• PCB布局​优化：

避免在拼板分切边、螺丝​孔附近放置大尺寸电容（如1206以上）；

• 应力缓冲​设计：

在电容周围点胶（如Loctite 352​6），或采用平尚科技抗弯折电容（PL-Flex系列）。

四、平尚科技技术支持与认证保障

• 免费提供焊接不良样品分析（SEM/EDS检测），72小时出具根因报告；
• 定制回流焊曲线（适配不同封装与焊膏型号）。

• 通过AEC-Q200（车规）、IEC 60068（环境可靠性）认证；
• 提供MSL（湿度敏感等级）1级产品，开封后无需烘烤直接使用。

• 东莞本地客户支持48小时到厂技术支援；
• 提供焊接工艺培训与SOP文档。
