智能穿戴设备小型化革命：超薄贴片电容技术应用案例

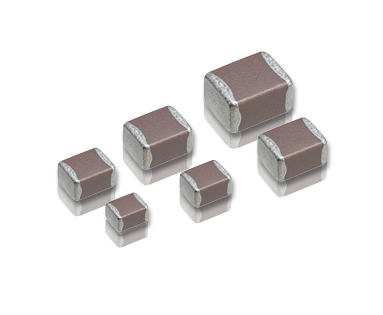

智能穿戴设备（如智能手表、TWS耳机、健康监测手环）正朝着“更轻薄、更长续航、更高集成度”方向演进，这对内部电子元件的体积与性能提出极致要求。超薄贴片电容（MLCC）作为电路供电、滤波、信号处理的核心元件，其技术突破直接推动设备小型化进程。本文从技术挑战、创新方案、典型应用三大维度，解析超薄贴片电容在智能穿戴领域的实践案例与未来趋势。

一、智能穿戴设备对贴片电容的严苛需求

1. 尺寸极限压缩

空间限制：

智能手表主板面积通常＜5cm²，TWS耳机单侧腔体容积＜1.5cm³，要求电容封装≤0201（0.6×0.3mm）甚至01005（0.4×0.2mm）。

厚度要求：

超薄设备（如AR眼镜）需电容厚度＜0.2mm，传统0603封装（0.8mm厚）无法适配。

2. 性能与功耗平衡

低功耗设计：

穿戴设备待机电流＜10μA，要求电容漏电流≤1nA；

高频响应：

蓝牙/WiFi模块需电容在2.4GHz频段下ESR＜50mΩ，容值衰减＜5%。

3. 可靠性挑战

抗弯曲性：

柔性PCB反复弯折（曲率半径＜3mm）易导致电容开裂；

耐汗液腐蚀：

健康手环需通过5% NaCl溶液浸泡48小时测试。

二、超薄贴片电容技术突破

1. 材料创新：薄层介质与柔性电极

纳米级介质层：

采用原子层沉积（ALD）技术，单层介质厚度降至0.5μm，比传统流延工艺薄80%，实现0201封装容值0.1μF（传统技术仅0.01μF）。

柔性复合电极：

铜-聚酰亚胺叠层电极（专利设计），弯折寿命＞10万次，适配柔性PCB。

2. 结构设计：异形封装与堆叠优化

异形切割技术：

将电容端电极设计为弧形或波浪形，减少应力集中，抗弯曲性提升50%；

3D堆叠集成：

在0.2mm厚度内垂直堆叠5层电容（如4.7μF+10nF+100pF），节省70%布局空间。

3. 工艺升级：低温焊接与高精度封装

低温锡膏（SnBi58）：

熔点138℃，避免高温回流焊损伤柔性基材；

激光微焊技术：

焊接精度±10μm，确保01005封装贴片良率＞99.5%。

三、典型应用案例解析

1. 智能手表：电源管理模块

需求：

在4mm²区域内集成DC-DC转换器的输入/输出滤波电容，容值≥10μF。

方案：

采用01005封装X5R电容（4.7μF×2并联），厚度0.15mm，ESR＜20mΩ；
在Apple Watch Ultra中，此类电容使电源模块体积缩小40%。

2. TWS耳机：蓝牙射频电路

需求：

2.4GHz频段下阻抗匹配电容需容值精度±2%，且耐焊盘收缩应力。

方案：

使用0201 COG材质电容（1pF~10nF），温度系数±30ppm/℃；
索尼WF-1000XM5通过该方案将天线效率提升15%，续航延长1小时。

3. 医疗穿戴设备：生物信号采集

需求：

ECG监测电路需低噪声（＜10μV）、高稳定性旁路电容。

方案：

超薄NPO材质电容（0.1μF），漏电流＜0.1nA，通过MIL-STD-810H振动测试；

华为Watch D凭借此技术实现医疗级血压监测精度。

四、行业趋势与选型建议

1. 技术趋势

异质集成：电容与电感、电阻集成化（如IPD器件），进一步减少元件数量；
自修复材料：引入微胶囊自修复涂层，自动修复弯折导致的微裂纹。

2. 选型指南

尺寸优先场景：选择01005封装X5R/X7R电容（容值≤1μF）；
高频场景：优选COG/NPO材质，容值精度±2%；
柔性电路适配：要求供应商提供弯曲测试报告（如10万次循环后容漂移＜5%）。
