​新能源汽车电路设计：贴片电容耐高温/抗震方案全解析

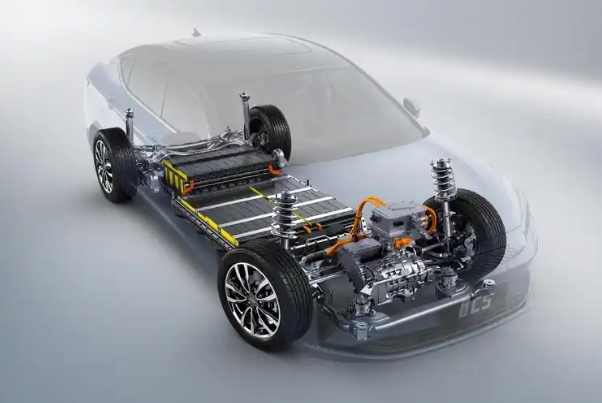

一、新能源汽车对贴片电容的严苛要求

1. 极端环境挑战

• ​高温：

• 动力电池组附近温度可达125℃~150℃，电机控制器局部温度超100℃；
• 电容需在高温下保持容值稳定性（如X8R材质容漂移＜±15%）。

• ​振动与冲击：

• 车辆行驶中机械振动频率覆盖10Hz~2kHz，加速度达30G；
• 电容需通过IEC 60068-2-6振动测试（振幅1.5mm，频率10~500Hz）。

2. 关键应用场景

• 电池管理系统（BMS）：电压采样电路需高精度、低漂移电容；
• 电机控制器：高频滤波电容需耐高压（≥500V）与抗浪涌；
• 车载充电机（OBC）：LLC谐振电容需低损耗（tanδ＜0.002）。

二、耐高温技术方案

• X7R/X8R系列：​

• X7R（-55℃~+125℃）适用多数场景，容漂移±15%；
• X8R（-55℃~+150℃）适配电机舱等高温区域，容漂移±15%。

• COG/NP​O系列：

• ​超低温度系数（±30​ppm/℃），用于BMS高精度电压检测电路。

2. 电极与端接材料升级

• 铜镍合金电极：​

电阻率低（＜3μΩ​·cm），高温下抗氧化性优于银电极；

• 哑光镀层工艺：​

减少端面反射热积累，降低温升10%~​15%。

3. 焊接工艺优化

• 高温锡膏（S​nSb5）：

熔点250℃~260℃，适配回流焊峰值温​度，减少虚焊；

• 低空洞率设计：​

空洞率＜5%（行业平均＞15%），避​免高温下焊点膨胀开裂。

三、抗震设计策略

1. 结构强化设计

• 柔性端电极：​

采用波浪形或阶梯形端面结构（专利设计）​，分散应力集中；

• 内部堆叠优化：​

多层介质交错排列（如20层堆叠），​提升抗弯曲强度＞30%。

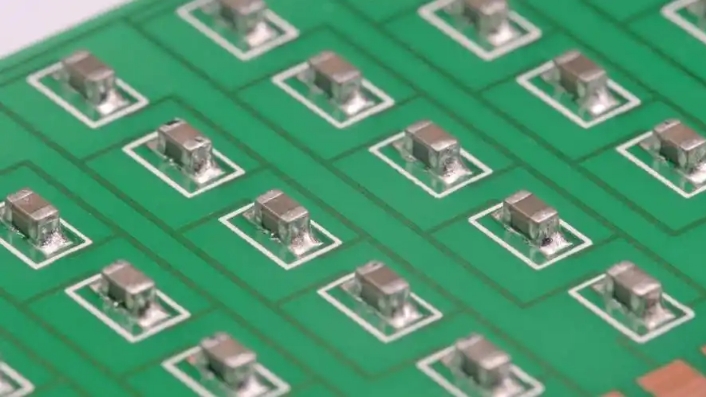

2. 封装与安装方案

• 大尺寸封装优先：​

1206、1210封装比0603/0402​抗机械应力能力提升50%；

• PCB布局避震：​

• 避免将电容布置在PCB边缘或悬空区域；
• 使用环氧树脂点胶固定高振动区域电容。

3. 材料缓冲技术

• 硅胶垫片缓冲：​

在电容底部粘贴0.2mm硅胶垫，吸收高​频振动能量；

• 陶瓷基板加固：​

对高价值电容（如车规级X8R）采用AlN陶瓷​基板，导热率提升3倍，减少热应力。

四、测试验证与行业标准

1. 可靠性测试体系

• 高温老化测试：​

150℃/1000小时老化后，​容值漂移＜10%（AEC-Q200标准为＜15%）；

• 机械振动测试：​

20Hz~2000Hz随机振动，加速度​50G，持续96小时无损伤；

• 热冲击测试：​

-55℃（30min）↔+150℃（30min）​，循环1000次，电容无开裂。

2. 认证要求

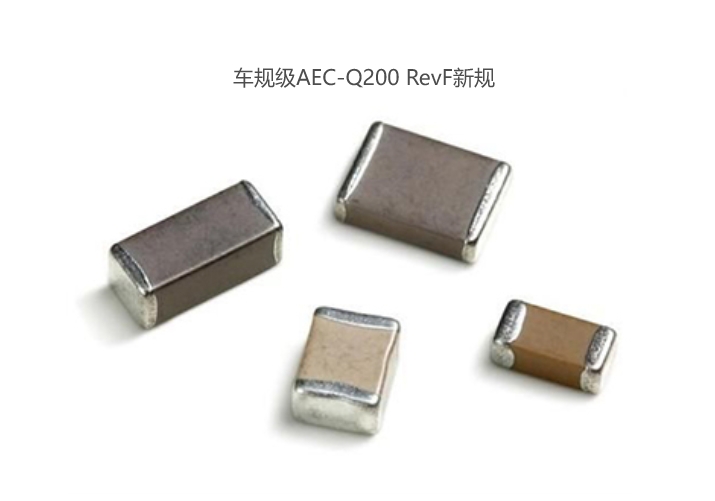

• AEC-Q200：车规级电容强制认证，覆盖温度、湿度、机械应力等测试；
• IATF 16949：汽车电子质量管理体系，确保供应链一致性。

​

五、行业趋势与选型建议

• 高耐压化：800V平台推动耐压1000V电容需求；
• 集成化设计：电容-电感复合元件（如MLCC+Ferrite）减少PCB空间占用。

• 高温场景：优先选择X8R、COG材质，容值精度±10%以内；
• 高振动场景：选用1206以上封装，并索取厂商振动测试报告；
• 供应链安全：要求供应商​提供AEC-Q200认证与批次一致性数据。
