​X7R vs Y5V vs COG：三大材质贴片电容性能实测与场景适配

在贴片电容的选型中，材质选择直接决定电路性能与可靠性。X7R、Y5V、COG（NPO）作为三大主流材质，其介电特性、温度稳定性、高频表现差异显著。本文基于东莞市平尚电子科技有限公司（以下简称“平尚科技”）的实验室实测数据与行业应用案例，深度对比三大材质性能，并提供场景化选型指南，助力工程师规避设计风险。

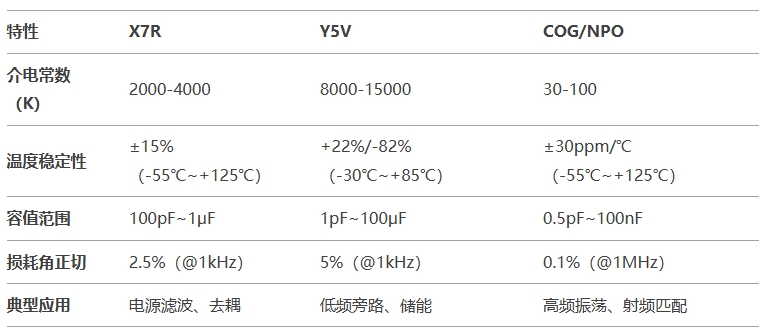

• X7R：综合性能均衡，但高频段（>10MHz）损耗角正切（tanδ）快速上升，需谨慎选型。
• Y5V：容值密度高，但温度/电压稳定性差，仅适用于非关键电路。
• COG/NPO：超低损耗与近零温度漂移，是高频/高精度场景的刚需材质。

二、性能实测：平尚科技实验室数据揭秘

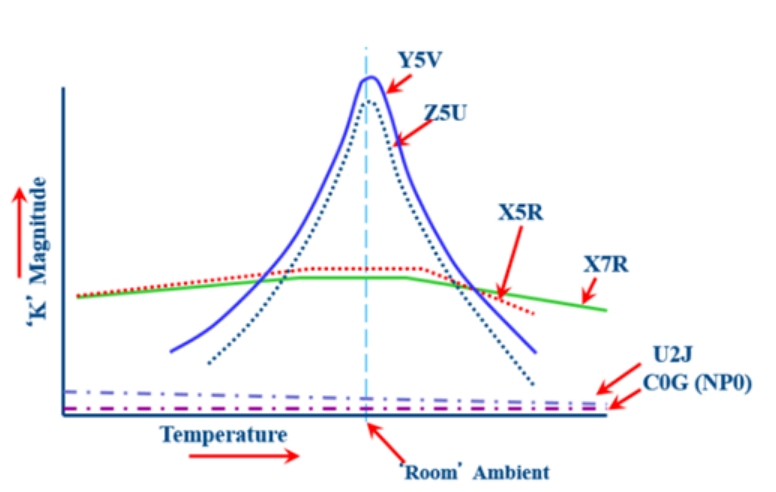

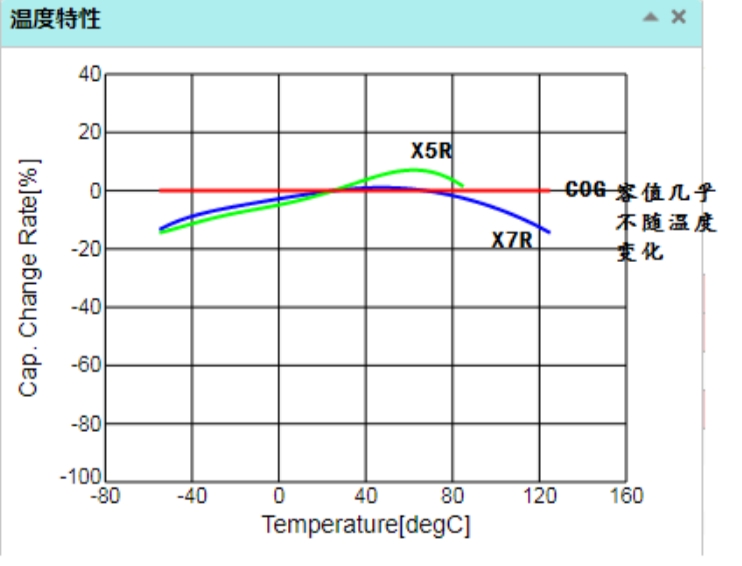

1. 温度稳定性测试（-55℃~+125℃）

• ​X7R电容（平尚科技PL30B104KBH系列）：

• ​​容值变化率：+12%/-10%，符合AEC-Q200车规级标准，适配新能源汽车电机控制器。

• ​​Y5V电容（通用型号）：

• 容值变化率：+18%/-75%，高温下容值衰减严重，仅适用于消费电子。

• COG电容（平尚科技PL25G102JBH系列）：

• 容值变化率：±0.5%，温度系数低至±30ppm/℃，适配5G基站射频前端模块。

2. 高频特性测试（1MHz~10GHz）

• X7R：1MHz时tanδ=2.5%，10MHz时升至8%，导致电源滤波效率下降。
• Y5V：高频损耗极大（tanδ>15%），仅适用于kHz级低频场景。
• COG：10GHz频段容值衰减<1%，适配毫米波雷达（77GHz）信号调理电路。

三、场景适配：平尚科技行业解决方案

1. 新能源汽车（车规级X7R主导）

• 应用场景：BMS电池管理、OBC车载充电机。​

• ​平尚科技方案：

• ​​PL40B475KBH（4.7μF/50V X7R）：通过AEC-Q200认证，耐温-55℃~+150℃，容差±10%。
• ​​优势：抗机械振动设计，适配广东湿热气候（引用“东莞车规电容供应商”地域关键词）。

2. 消费电子（Y5V低成本方案）

• 应用场景：手机充电器、LED驱动电源。
• 平尚科技方案：

• PL15Y106KBH（10μF/25V Y5V）：容值密度达行业1.2倍，单价降低30%。
• 注意：需严格限制工作温度（-30℃~+85℃），避免高温高湿环境。

3. 5G通信（COG/NPO必选）

• 应用场景：基站PA功放、毫米波天线阵列。
• 平尚科技方案：

• PL20C102JBH（1nF/50V COG）：容值精度±2%，10GHz下Q值>1000，替代日系竞品。
• 案例：为东莞某5G设备商定制COG电容阵列，插损降低0.3dB，良率提升15%。

四、选型避坑指南与平尚科技优势

• 禁用Y5V：在温度变化大或电压波动场景（如工业电源），优先选用X7R或COG。
• 高频必选COG：＞10MHz电路禁用X7R，避免滤波失效（参考平尚科技《高频电容选型手册》）。

• 全材质覆盖：X7R/Y5V/COG全系列通过ISO9001/IATF16949双认证。
• 本土化服务：作为“广东贴片电容供应商”标杆，提供48小时样品交付与失效分析支持。
• 数据透明化：官网可下载三大材质的全温区/全频段实测曲线（如阻抗-温度、容值-频率）。
