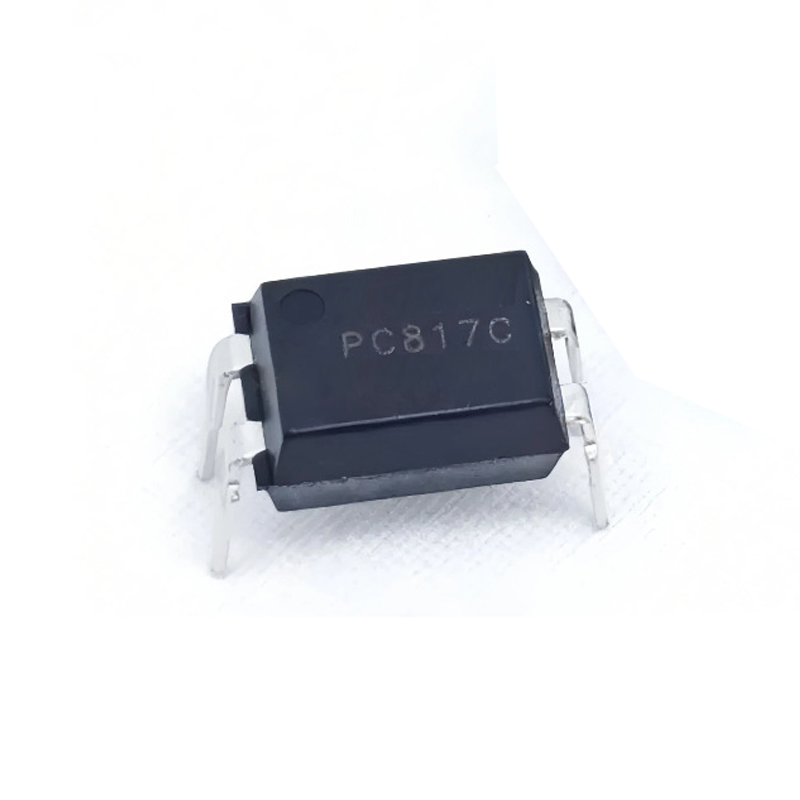

变压器光耦 PC817C DIP-4（5000V隔离 变压器专用光电耦合器）
| 项目 | 规格详情 |
| 品牌 | PAGOODA |
| 物料名称 | 光耦 |
| 型号封装 | PC817C，DIP-4
|
输入类型 | DC |
输出类型
| 光电三极管 |
反向电压
| 6V
|
功率耗散
| 70mW |
工作温度范围
| -55℃~+105℃
|
核心特性
- 专为开关电源变压器、高频控制变压器的电压反馈、初次级电气隔离设计，搭配 TL431 组成闭环稳压回路，精准采集输出电压信号，实现变压器输出电压高精度稳定控制；
- 采用光电隔离传输原理，输入输出完全电气隔离，隔离电压高达 5000Vrms，完美满足变压器安规隔离要求，彻底阻断高压侧向低压侧漏电风险；
- C 档标准电流传输比（CTR：100%~200%），线性度优异、反馈响应平稳，确保变压器输出电压纹波小、精度高、不飘压、不跳变；
- DIP-4 标准直插封装，引脚间距合规，兼容变压器控制板常规布局，安装便捷，适配自动化插件生产工艺；
- 工作温度范围 - 55℃~+105℃，满足工业级与民用变压器全工况使用，长期运行传输特性稳定，无信号失真与失效风险。
使用场景

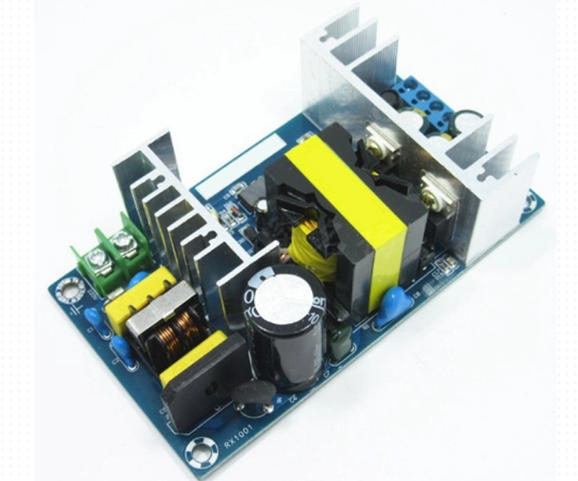

专为220V 开关电源变压器、电源适配器变压器、工控控制变压器、充电桩辅助变压器设计，核心用于 TL431 闭环电压反馈、初次级安规隔离、控制信号抗干扰传输；同时适配 LED 驱动变压器、小型储能变压器、家电内置变压器等场景，尤其适合对输出稳压精度、安规隔离等级、信号稳定性要求严苛的开关型变压器设备，完美满足家电、工控、新能源、消费电子领域的安全与性能需求。
产品优势
5000Vrms 高隔离电压，严格符合 IEC/UL 安规标准，为变压器提供可靠高低压隔离防护，有效保障人员与后端设备安全；
C 档精准 CTR 区间，线性传输特性优异，稳压反馈无延迟、无过冲，让变压器输出电压更纯净、更稳定；
光电隔离抗干扰能力极强，可有效屏蔽电网杂波、变压器电磁干扰（EMI），保证控制信号纯净传输；
低功耗、低输入电流（典型 5mA），工作发热小，不影响变压器整体效率与温升；
直插 DIP-4 封装机械强度高，焊接牢固，抗振动、抗冲击性能优异，适配工业现场、家电设备长期运行环境；
通用性极强，兼容绝大多数开关变压器反馈方案，替换方便、调试简单，大幅降低研发与生产难度。
平尚优势
专注变压器配套光耦多年，主营 PC817C/EL817C 全系列，原厂渠道，品质稳定可靠；
全批次严格检测 CTR 精度、隔离耐压、高低温循环性能，确保每一颗都满足变压器长期稳定运行要求；
PC817C DIP-4 常备海量现货，48 小时快速发货，保障变压器生产线不间断生产；
免费提供样品测试与技术支持，可协助优化 TL431 + 光耦反馈电路，提升稳压精度与安规通过率，降低研发调试成本。
