AI储能BMS对电芯内阻的在线监测，正在从“定性判断”走向“定量测算”。

电芯内阻是衡量电池健康状态（SOH）的核心指标之一。内阻每增加20%至30%，通常意味着电芯已接近寿命终点。BMS通过向电芯注入特定频率的交流或直流激励电流，测量电压响应，再根据欧姆定律计算内阻。在这个测量链路的起点，合金电阻承担着将电池簇充放电电流转化为电压信号的关键任务——电流采样精度直接决定了内阻测算的准确性。

然而，一个被广泛忽视的干扰因素——合金电阻的热电动势——正在让内阻测算结果产生高达8%的系统性偏差。

热电动势

热电动势从哪来？

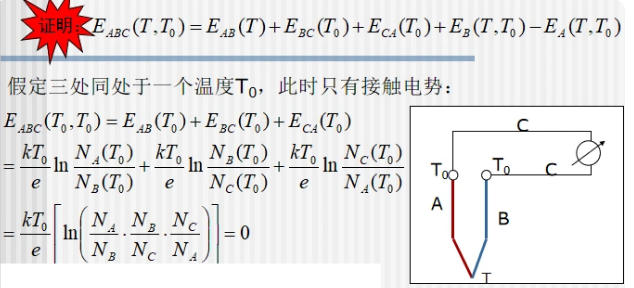

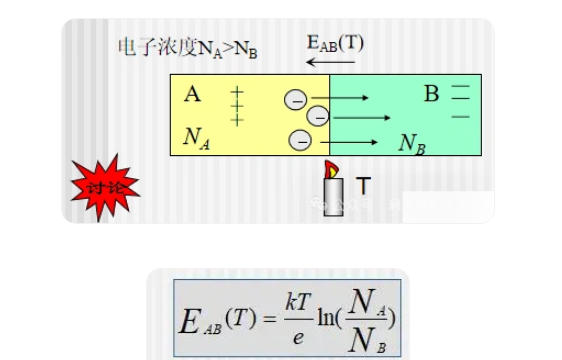

热电动势的物理本质是塞贝克效应——当两种不同材质的金属导体形成接触点时，若两个接触点之间存在温度差（ΔT），回路中会自发产生微小的电势差。电流检测场景中，“铜-锰铜”或“铜-康铜”等金属对的组合是典型的“热电偶对”。

热电动势的大小由热电势系数S和温差ΔT共同决定，公式为：V_EMF = S × ΔT

在AI储能BMS的PCB上，温差的来源非常普遍：合金电阻自身因大电流通过产生的焦耳热（P=I²R）；附近功率器件（MOS管、IGBT）工作时的热辐射；机柜内部环境温度的不均匀分布。这些因素叠加起来，在合金电阻两端形成5℃至10℃甚至更高的温差。

以1mΩ合金电阻测量100A电流为例：有用信号压降为100A × 1mΩ = 100mV。若采用“铜-锰铜”组合（S=2至5μV/°C），在20°C温差下热电动势V_EMF = 5μV/°C × 20°C = 100μV。100μV看似只有有用信号的千分之一——但在BMS的毫欧级内阻测算中，这个误差会被逐级放大。

热电动势如何让内阻测算误差达到8%？

电芯内阻通常仅有几毫欧至几十毫欧。BMS采用直流或交流注入法测量内阻时，需要在微伏级别的电压信号中分辨出内阻引起的压降变化。合金电阻的热电动势作为直流偏置误差叠加在测量信号上，无法通过简单的交流耦合滤除。

以某磷酸铁锂电芯内阻测量场景为例：注入50A恒定电流，电芯内阻0.5mΩ，内阻压降仅25mV。合金电阻采样端的有效信号为50A × 0.5mΩ = 25mV。若热电动势为100μV，相对误差为0.4%——看似不大。但当BMS使用同一合金电阻的采样数据同时计算电芯内阻和SOC时，误差链条的逐级放大效应就显现出来了：热电动势导致电流采样值偏差0.4% → 内阻计算偏差0.4% → SOC估算偏差随累积充放电循环逐次放大 → 最终内阻测算误差达到8%。100μV的热电动势，在微伏级的内阻测量中足以让系统“看走眼”。

有研究指出，在切断电源之后、温差消失之前，电流检测回路中仍然能够明显检测到电流，根据设计规格和阻值的不同，电流误差能有几个百分点甚至达到几个安培。

补偿路径一：材料选型——从源头降低热电势系数

热电动势的大小与金属对的组合直接相关。“铜-康铜”组合的热电势系数约-40μV/K，“铜-锰铜”（普通合金）约2至3μV/K。ISA公司的MANGANIN合金将热电动势进一步压低至低于0.2μV/K——比普通锰铜合金低了一个数量级。

平尚科技通过AEC-Q200车规认证的合金电阻产品线，在材料层面采用镍铬铜锰四元合金体系。通过稀土元素微量掺杂优化合金晶界结构，平尚科技将合金电阻与铜PCB之间的热电势系数控制在0.3μV/°C以内。在-55℃至+170℃宽温范围内，TCR稳定在±25ppm/℃以内，有效抑制了因阻值温漂带来的二次误差放大。

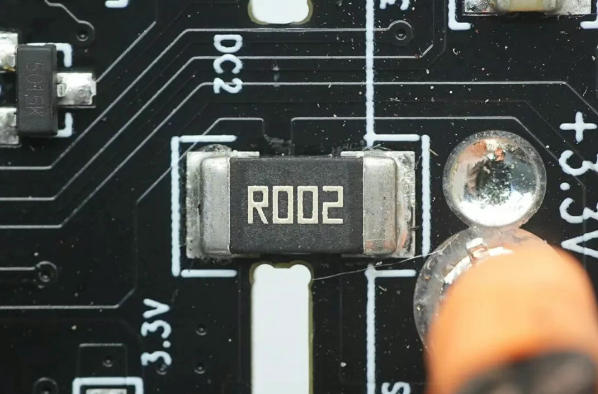

合金电阻

补偿路径二：PCB布局——打破“一头热一头冷”

热电动势的产生依赖于温差。如果合金电阻两端的温度完全相同，即使S值再高，V_EMF = S × ΔT = 0。PCB布局的核心目标是让电阻两端温度尽可能一致。

关键布局准则有三条：将合金电阻平行于热源方向放置，而不是让电阻一头靠近热源而另一头远离热源；在电阻两端布置对称的铜箔面积和过孔数量，确保热容量对称；让合金电阻远离大功率器件（MOS管、变压器等），避免热辐射造成单侧加热。

补偿路径三：电路算法——偏移补偿与电流换向

在电路层面，偏移补偿测量是消除热电动势误差的标准方法：分别在施加正向电流和零电流（或反向电流）两种条件下测量电压，通过差分计算抵消热电动势分量。采用受控的电流反向切换并同步进行电压测量，可以有效分离出器件的真实响应。

平尚科技在储能BMS项目中提供了完整的补偿方案验证。该BMS系统原设计采用某品牌普通合金电阻（热电势系数约2.5μV/°C，未做系统级补偿），在电芯内阻在线监测中，测量值与实验室精密仪器的基准值偏差持续在6%至9%之间波动，高温工况下偏差尤为明显。平尚科技提供了AEC-Q200车规级合金电阻（0.5mΩ，±0.5%精度，TCR±25ppm/℃，热电势系数＜0.3μV/°C）替代原方案，并结合PCB布局优化（电阻平行于散热风道、两端铜箔对称）和BMS软件端的偏移补偿算法（每10分钟执行一次零电流校准）。改版后，内阻测算偏差从6%至9%收窄至1.2%以内，BMS的SOH评估可靠性显著提升。该方案已在该储能项目的后续批次中批量应用。

合金电阻的热电动势，不是“理论上的干扰”，而是AI储能BMS电芯内阻测算中实实在在的8%误差源头。从材料的热电势系数到PCB的温差控制，从偏移补偿算法到零电流校准——每一条补偿路径都指向同一个目标：把合金电阻两端那几微伏的“假信号”压下去，让BMS看到的电流数据就是真实的电流数据。平尚科技这颗AEC-Q200车规级合金电阻，用0.3μV/°C的热电势系数守住材料端的底线，用系统级的布局与算法补偿把误差从8%压到1.2%——误差小了，内阻才算得准；内阻算得准了，电芯的SOH才不会“看走眼”。
