AI储能系统的可靠性，建立在冗余电源架构之上。PCS控制器、BMS主控、通信模块、风扇阵列——这些关键负载不能因为一路电源故障就停机。工程师的方案是在每条电源路径上串联一颗二极管，实现多路电源的“OR”连接。任何一路电源失效，其他路继续供电，系统不停机。这就是ORing电路。

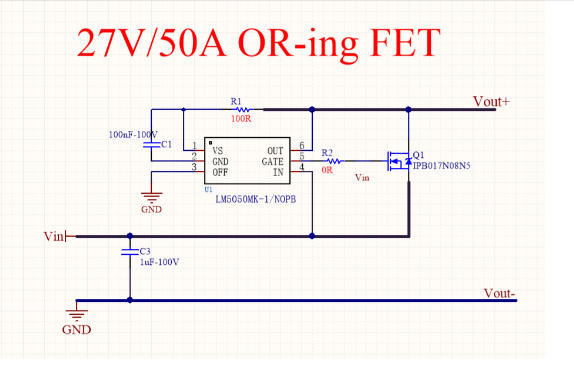

ORing电路

但ORing电路有一个代价。电流流过二极管时，正向压降（Vf）乘以电流就是功率损耗。电流越大，损耗越惊人。一台AI储能PCS的12V辅助电源总线，负载电流轻松超过20A。传统肖特基二极管的Vf约为0.5V-0.7V，在20A下功耗为P_loss = 20A × 0.5V = 10W。10W的热量持续在一个小封装内积聚，需要大面积铜箔甚至散热器来散掉。在AI储能机柜这种空间寸土寸金、热管理本就吃紧的环境里，每一瓦不必要的发热都是对系统效率和安全裕量的侵蚀。

低Vf贴片二极管：把每一毫伏压降都“抠”出来

低Vf贴片二极管的价值，就是把ORing电路中二极管的导通损耗压到最低。

以平尚科技针对冗余电源系统开发的理想二极管控制器配合低VF贴片二极管的方案为例：在20A工作电流下实现0.25V的正向压降。与传统肖特基二极管的0.5V相比，压降降低了一半。功耗从10W降至5W。如果用更低Vf的器件配合理想二极管控制器，理论上可将功耗进一步压缩至传统方案的1/10甚至1/20。

在功率损耗的绝对值上，平尚科技的方案在20A负载下将功率损耗从传统肖特基方案的8W降低到3.2W，温升降低35℃。系统效率从92%提升到96%。

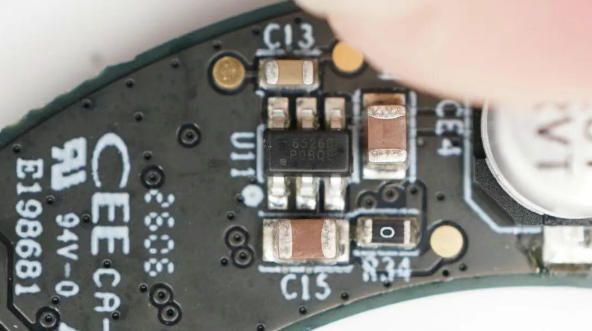

低Vf贴片二极管

除了Vf本身，低Vf贴片二极管还有两个关键参数共同决定ORing电路的整体表现。

反向漏电流决定了待机功耗和反向隔离效果。平尚科技的方案将反向截止漏电流控制在低于1μA——几乎可以忽略不计。在储能系统长时间待机工况下，微安级的漏电流不会对电池自放电产生可感知的影响。

切换速度决定了热插拔瞬间的电压跌落幅度。平尚科技采用智能门极驱动技术，将切换时间控制在200ns以内。在热插拔板卡插入的瞬间，电源切换在200ns内完成，确保电压跌落不超过0.1V——对于12V或5V的负载来说，这个跌落幅度完全在可接受范围内。

热插拔场景：低Vf二极管如何“扛住”插拔冲击

AI储能系统的运维需要带电插拔板卡——更换故障BMS板、升级PCS控制模块，系统不能断电。热插拔瞬间，板卡上的大容量电容会在插入瞬间产生巨大的浪涌电流。如果ORing二极管的正向压降过高或响应速度不够快，浪涌电流可能击穿后端电路。

低Vf贴片二极管在热插拔中的价值体现在两个层面。一是低正向压降减少了浪涌电流通过时的瞬时功耗——同样的浪涌电流，Vf越低，瞬时功率越小，器件承受的热冲击越轻。二是快速切换能力确保主备电源切换时负载电压不会大幅跌落——200ns的切换时间意味着负载在微秒级时间内完成电源切换，后端电路几乎感觉不到电源中断。

真实案例:

华南某AI数据中心配套的储能系统提供了一个直接的验证。该系统的辅助电源总线采用双路冗余供电（主电源+备用电池），ORing电路采用传统肖特基二极管方案（Vf约0.55V，20A负载）。在夏季高温工况下，ORing二极管的壳温长期维持在95℃以上，不仅自身寿命受限，还通过热辐射影响周边电解电容。系统效率长期徘徊在92%左右。

平尚科技

平尚科技提供了低VF贴片二极管+理想二极管控制器的升级方案。核心器件采用低正向压降贴片二极管，Vf降至0.25V@20A。改版后，20A负载下的ORing电路功耗从11W降至5W，二极管壳温从95℃降至60℃，温降35℃。系统辅助电源效率从92%提升至96%。该储能系统已连续运行超过4000小时，ORing电路未出现任何热相关故障。

AI储能系统的效率，不是靠某一颗“超级器件”一步登天的，而是靠每一个环节把损耗“抠”出来——电感少一点铜损、电容低一点ESR、二极管压降低一点毫伏。平尚科技这颗0.25V低Vf贴片二极管，在ORing电路里省下的不只是5W的发热，而是散热器省掉的空间、PCB铜箔省掉的面积、周边电容多出来的几年寿命，以及整台储能柜效率表上那4个百分点的提升。每一瓦效率的极限，都是从每一个毫伏的压降里一点点抠出来的。
