项目 | 参数标准 |
|---|
封装尺寸 | 0201（公制 0603：0.6mm 长 ×0.3mm 宽） |
标称容量 | 33pF（丝印代码 330） |
容量精度 | ±5%（J 级精密公差） |
介质材质 | NPO/COG 一类高频零温漂陶瓷介质 |
额定电压 | DC 50V |
工作温度区间 | -55℃ ~ +125℃ |
温变特性 | 全温区容量近乎零漂移，温变率≤±30ppm/℃ |
等效串联电阻 ESR | 超低ESR，高频损耗极低 |
自谐振频率 | 超高自谐振频率，高频电路性能无衰减 |
环保标准 | RoHS、无卤合规 |

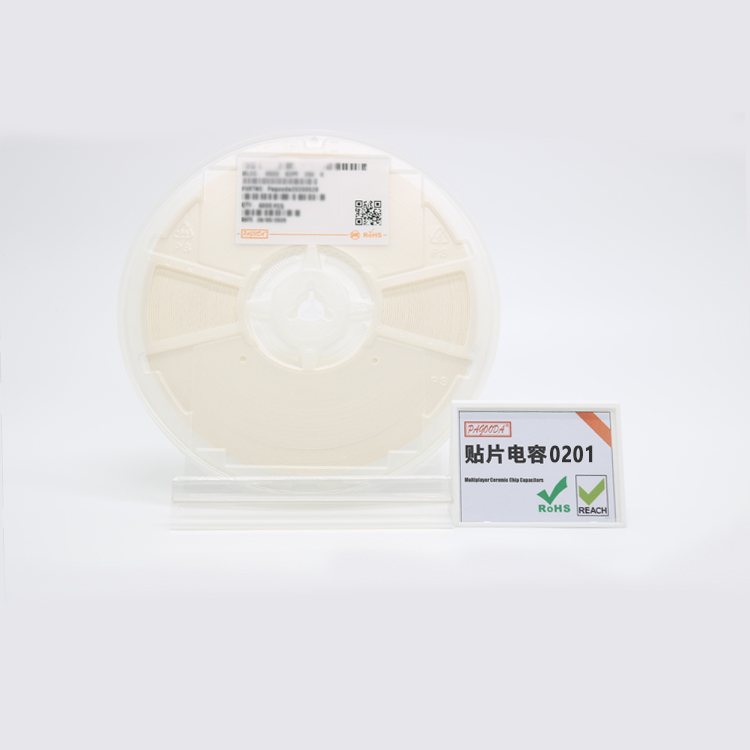

包装方式 | 7寸卷带编带包装，适配全自动贴片生产 |
1. 专为储能PCS高频时钟电路、BMS精密采样回路、无线通信谐振电路、MCU晶振起振回路、射频匹配电路设计，是电子设备中高频谐振、时钟匹配、信号耦合、精密滤波、阻抗匹配的核心元器件。区别于常规X5R/X7R材质电容，NPO零温漂特性可彻底杜绝温度变化导致的频点偏移、采样误差、谐振失效问题，保障高频信号、时钟时序长期精准稳定，是精密高频电路的专用配套电容。2. 采用NPO（COG）一类高频陶瓷介质，多层独石精密叠层工艺，具备业界顶级温稳性能，工作温度范围 -55℃~+125℃，全温区容量温变率≤±30ppm/℃，近乎零温漂；标称容量33pF，J级±5%超高精度，额定耐压50V，耐压余量充足，高频损耗极小、漏电流趋近于零，全程无容量衰减、无参数漂移，适配各类高频精密工况。
3. 超小型0201贴片封装（0.6×0.3mm），体积微型化，适配储能精密控制板、小型射频模块、微型工控板高密度PCB布局，有效节省板面空间，契合设备小型化、集成化设计趋势；兼容全自动高速贴片、无铅回流焊工艺，电极结构稳固，耐高温焊接、不易分层开裂，适配大批量自动化量产。
4. 拥有超低ESR、超低寄生电感特性，高频响应速度快、自谐振频率高，在高频振荡、晶振起振、射频匹配回路中性能稳定，不会出现高频衰减、相位偏移、谐振频率漂移等问题，可精准匹配晶振时钟参数，保证系统时序精准、通信信号稳定，大幅提升设备高频工作可靠性。
5. 经过温度循环、湿热老化、高压耐久、振动冲击等全维度可靠性测试，结构致密坚固，防潮抗震、耐高温性能优异，符合UL94 V-0阻燃标准与RoHS无卤环保规范，可长期稳定运行，满足储能、工控、精密电子设备长期高可靠工作需求。
使用场景
广泛应用于新能源储能、工业控制、射频通信、精密智能电子领域，主打高频时钟匹配、晶振起振、射频谐振、精密信号滤波、高频阻抗匹配。核心适配储能PCS主控时钟电路、BMS高精度采样回路、无线通信模块射频电路、MCU晶振振荡回路、高频信号耦合电路。专门解决常规电容温漂大、高频失效、频点偏移导致的设备时钟错乱、通信丢包、采样数据偏差、谐振失灵等问题，是高频精密电路保障时序精准、信号稳定、频点固定的核心关键元器件。
产品优势
NPO零温漂介质材质，全温度区间容量几乎无变化，彻底解决高低温环境下电路频点漂移、时钟偏移难题，时序稳定性远超普通材质电容，适配户外储能温差交变严苛工况。
±5%J级高精度容差，容量参数一致性极高，批量装机无参数离散问题，保障多台设备电路参数统一，整机运行一致性强，适合标准化批量生产。
50V高耐压设计，安全余量充足，适配各类低压高频信号回路、时钟电路，杜绝瞬时过压击穿、漏电失效问题，电路运行安全性更高。
超低高频损耗、超低寄生参数，高频工作无衰减、无相位偏移，完美适配晶振起振、高频谐振、射频匹配场景，是精密高频电路的首选配套电容。
0201微型封装，极致节省PCB布局空间，适配储能微型模组、精密控制小板小型化设计，自动化装配效率高，量产成本更低。
平尚优势
深耕储能、工控、高频精密元器件配套，可全系列供应NPO/X5R/X7R材质、多封装、多容值耐压贴片电容，精准匹配滤波、稳压、谐振、时钟匹配、射频耦合等各类电路设计需求。 全流程严苛质检，每批次产品经过容量精度分选、温漂测试、高频性能检测、耐压老化测试，核心参数100%把控，批量一致性与长期稳定性优异。
常规高频精密型号常备现货，标准编带包装适配自动化贴片产线，48小时快速发货，保障客户产线连续量产。
免费提供样品测试与技术支持，协助客户完成晶振电路匹配、高频谐振参数调试、PCB布局优化，解决高频电路EMC与时序偏移问题，降低研发试错成本。
