光敏电阻在AI储能预制舱烟感检测中的误报率优化，从光路设计到阈值设置

AI储能预制舱的安全管理，烟感检测是第一道防线。预制舱内密集排布的磷酸铁锂电池在热失控早期会释放大量白烟。烟感探测器需要在烟雾浓度尚低的阶段捕捉信号，为消防系统争取宝贵的干预时间。然而，储能预制舱偏偏是烟感探测器最“水土不服”的环境——粉尘、水雾、温湿度剧烈波动，每一样都是误报的催化剂。

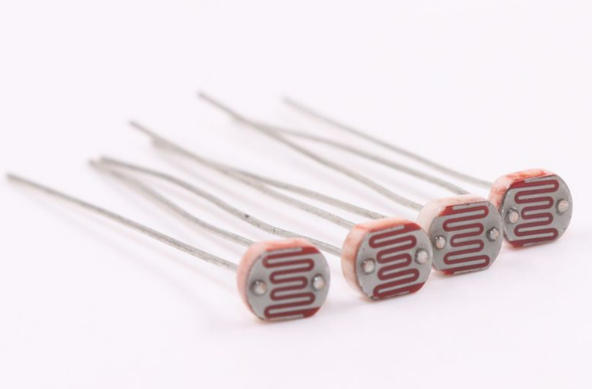

光敏电阻

光敏电阻凭借成本低、电路简单、灵敏度可调的优势，在光电式烟感探测器中长期占据核心位置。它的工作原理并不复杂：发射端持续发出红外光，接收端的光敏电阻监测光强度。无烟时，光敏电阻接收到的散射光微弱，呈高阻状态；烟雾进入光学迷宫后，颗粒物散射光线，光敏电阻接收到的光强增加，阻值下降。BMS通过监测光敏电阻阻值的变化来判断是否触发报警。

但在储能预制舱里，这套逻辑频频“失灵”。

误报的根源：光路设计的三重陷阱

第一重陷阱是光学迷宫的结构缺陷。光学迷宫是烟感探测器的核心光路结构，负责阻挡环境杂散光进入接收端，同时允许烟雾颗粒进入并产生散射。如果迷宫结构设计不当，外部光线或舱内LED指示灯的光线可能直接照射到光敏电阻上，导致阻值异常下降、触发误报。更隐蔽的问题是迷宫内的光反射路径——多次反射后，即使没有烟雾，接收端也可能积累足够的光强。

第二重陷阱是单光路无法区分烟雾与干扰颗粒。光电式感烟探测器基于烟雾粒子散射光的强度判断火情，但非火灾的干扰气溶胶——粉尘、水蒸气、油雾——同样具有光散射效应。磷酸铁锂储能舱内，空调系统带来的温湿度变化可能产生凝露水雾，运维人员进出带入的灰尘，都可能被单光路烟感误判为火灾信号。

第三重陷阱是固定阈值无法适应环境光变化。光敏电阻的阻值不仅随烟雾浓度变化，还受环境温度、湿度、器件老化的影响。固定报警阈值在实验室环境下表现良好，但在储能预制舱全年温湿度大幅波动的工况下，阈值与光敏电阻实际阻值之间的匹配关系随时可能偏移。

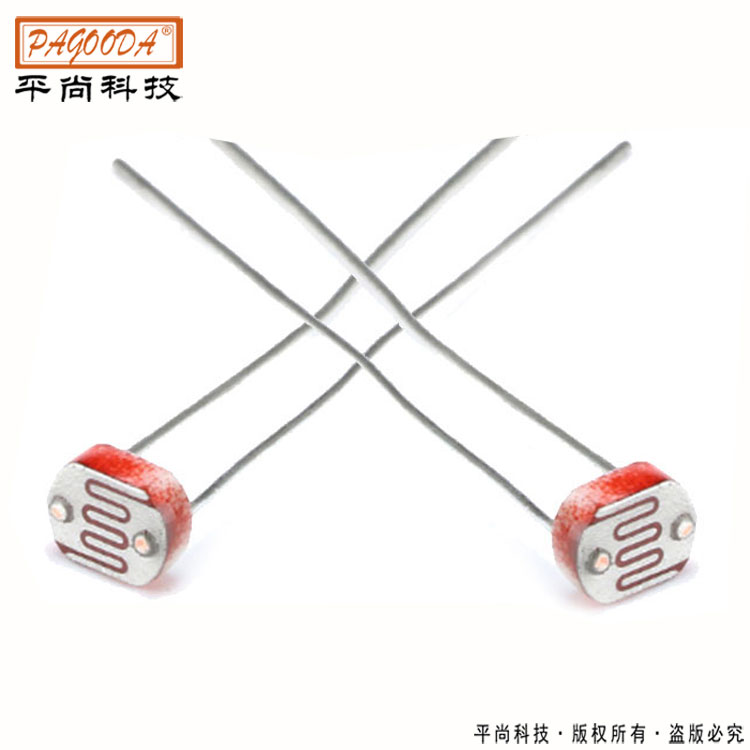

东莞平尚电子科技有限公司光敏电阻产品线在储能烟感场景中积累了丰富的工程经验。以平尚科技PS-LS系列光敏电阻为例，核心参数如下：

亮电阻（10Lux） ：10kΩ至20kΩ（GL5528型号），高灵敏度覆盖微弱光信号变化
暗电阻：≥1MΩ，高暗/亮电阻比确保信号对比度
响应时间：上升20ms、下降30ms，快速捕捉烟雾进入瞬间的光强变化
光谱峰值：540nm（可见光敏感型），适配红外LED光源的散射光检测
最大功率：100mW，低功耗适配储能BMS的辅助电源供电

基于这些参数，平尚科技在储能烟感项目中推行了三项核心优化：

优化一：双光路差分设计。在光学迷宫内布置两颗光敏电阻——一颗作为主检测通道正对散射光，另一颗作为参考通道置于迷宫侧壁、仅接收环境杂散光。BMS实时计算两颗光敏电阻的阻值差值，而非单颗的绝对值。当粉尘或水雾均匀弥漫时，两颗光敏电阻同时受影响，差值变化微小；只有当烟雾颗粒定向进入迷宫产生散射时，主检测通道的阻值才显著下降。这种差分设计有效滤除了环境共模干扰。

优化二：动态阈值自适应算法。固定阈值被替换为基于历史数据动态计算的浮动阈值。BMS以每分钟为周期记录光敏电阻的基准阻值，当环境温度变化导致阻值缓慢漂移时，报警阈值跟随调整。只有阻值在短时间内（如连续3秒）下降超过动态阈值的设定百分比，才触发预警。针对储能预制舱粉尘大的特点，算法还引入了“缓慢上升忽略”机制——阻值在数小时内缓慢下降的，判定为积灰污染而非火灾。

优化三：迷宫结构气动优化。平尚科技与客户合作优化了光学迷宫的进气路径——在迷宫入口处增加防尘网和导流结构，减少大颗粒粉尘进入迷宫内部的同时，确保烟雾颗粒能顺利进入散射区域。迷宫内壁采用哑光黑色涂层，最大限度抑制杂散光反射。

在储能预制舱（2MW/4MWh）当中提供了一个完整的验证。该项目部署了超过40个烟感探测器，全部基于光敏电阻方案。投运初期，烟感误报率居高不下——平均每周触发3至4次误报警，每次误报都会触发消防系统预动作、通知运维人员到场确认，单次误报的处理成本超过500元。

平尚科技的技术团队对现场进行了系统排查。问题集中在三个方面：光学迷宫防尘设计不足，舱内空调冷凝水雾频繁触发报警；报警阈值固定，未考虑光敏电阻在舱内40℃至60℃温变下的阻值漂移；单光路方案无法区分水雾与烟雾。

平尚科技提供了完整的改造方案：将全部烟感探测器的光学迷宫升级为双光路差分结构，主通道和参考通道各部署一颗GL5528光敏电阻；BMS软件升级动态阈值算法，每10分钟更新一次基准值，报警触发条件从“阻值低于固定值”改为“阻值在3秒内下降超过基准值的25%”；迷宫进气口增加防尘网和导流结构。

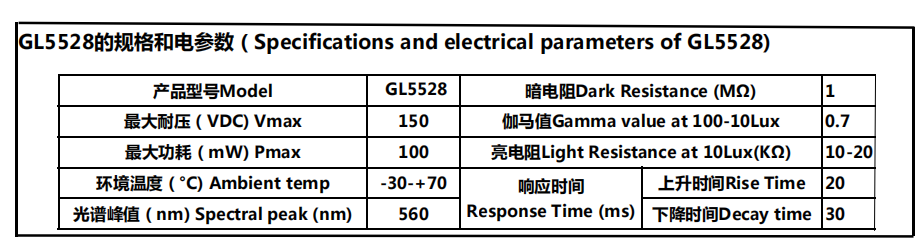

GL5528

改造后，烟感误报率从平均每周3.4次降至每月不足1次，降幅超过90%。在后续的一次真实烟雾测试中（模拟电芯热失控早期产烟），双光路差分设计在烟雾进入迷宫后180ms内即触发了预警，而参考通道的光敏电阻阻值几乎未变——差分信号清晰地将烟雾与背景干扰区分开来。该方案目前已在该储能站的后续扩建项目中全面推广。

AI储能预制舱的烟感检测，误报不是“难免的”，而是“可以优化的”。光路设计把不该进来的光挡在门外，阈值设置把不该报警的信号拦在算法里——一个管物理路径，一个管判断逻辑。平尚科技这颗GL5528光敏电阻，配合双光路差分结构和动态阈值算法，把储能预制舱的烟感误报从“每周几次”压到了“每月不到一次”。误报少了，运维人员就不必在半夜被叫去“确认一场虚惊”；预警真了，热失控早期的那缕烟才不会在报警声中被当成又一次误报而忽略。
