贴片晶振频偏引发AI储能削峰填谷策略误判，RTC时钟电路的误差链追溯

发布时间：2026-07-14

贴片晶振频偏引发AI储能削峰填谷策略误判，RTC时钟电路的误差链追溯

AI储能系统的削峰填谷策略，本质上是一场与时间的精密博弈。

“谷充峰放”——在电网负荷低谷时段（电价低）给储能电池充电，在负荷高峰时段（电价高）放电回馈电网。这个看似简单的逻辑背后，隐藏着一个极为苛刻的约束：时间必须精准。如果在谷段开始前提前充电，充的是高价电；如果在峰段结束后还在放电，放的是低价电。一刀切下去，切错了几分钟，一天的经济账就白算了。

AI储能系统依赖RTC实时时钟电路来获取绝对时间，而RTC的时钟基准来自一颗32.768kHz的贴片晶振。正是这颗不起眼的晶振，决定了储能系统“几点该充、几点该放”的一切决策。

频偏的物理根源：晶振不是“绝对精确”的

任何一颗石英晶振都存在频率偏差。无源晶振的频率精度通常用ppm（百万分之一）来表示——以泰晶科技等主流厂商为例，±10ppm至±20ppm是工业级晶振的常见指标。平尚科技PAGOODA品牌储能专用贴片晶振的频率精度为±20ppm。

±20ppm听起来很小，但放到RTC时钟电路中，这个偏差会被时间放大。RTC电路以32.768kHz晶振为基准，每秒钟计数32768次。当晶振存在±20ppm的频偏时，意味着每秒钟多计数或少计数约0.655次。一天86400秒累积下来，时间误差约为：

日误差 = 86400 × 20 × 10⁻⁶ ≈ 1.73秒

参考业界标杆数据，日计时误差在±1ppm时为0.086秒，±20ppm对应1.73秒——看似不大，但削峰填谷策略的切换时间窗口往往只有几分钟。储能系统连续运行一个月，累积误差就超过50秒。三个月下来，误差超过2.5分钟。

误差链的逐级放大：从晶振频偏到策略误判

误差链条的传导路径是这样的：

第一环：晶振频偏。晶振自身存在±20ppm的频率偏差。如果负载电容匹配不当，偏差可能进一步扩大到几百ppm。

第二环：RTC累积误差。 RTC电路以晶振为时钟源进行计时，频偏直接转化为日累积误差。1.73秒/天的偏差，在长期运行中不断叠加。

第三环：BMS时间基准偏移。 BMS的主控MCU从RTC读取时间，以此作为削峰填谷策略的时间基准。当RTC时间偏移了数分钟，BMS的充放电调度时序也随之偏移。

第四环：削峰填谷策略误判。 BMS依据偏移后的时间触发充放电切换。如果在谷段开始前几分钟就提前切入了充电模式，充的是峰段的高价电，直接经济损失每天可达数百元（视储能容量和峰谷电价差而定）。

第五环：AI调度模型失真。 AI算法基于历史运行数据训练调度模型，而历史数据的时间戳本身就带有RTC误差。用带误差的历史数据去预测未来的最优调度策略，预测精度必然下降。

在一个真实案例储能电站的“时间危机”中，该储能系统（2MW/4MWh）部署了一套AI削峰填谷调度策略，以当地电网的峰谷时段表为基准自动执行充放电。系统投运前两个月，调度策略的执行效果与预期偏差越来越大——谷段充电量不足、峰段放电量超标，单月峰谷价差收益比设计值少了约12%。

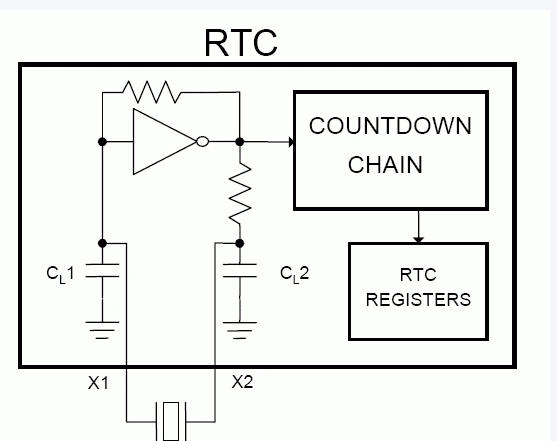

RCT时钟电路

排查从软件算法开始，一路查到硬件层。最终发现RTC时钟电路中的32.768kHz贴片晶振在全温区范围内的频率偏差达到了约±35ppm（超出标称值），日累积误差约3秒。系统连续运行60天后，RTC时间比实际时间偏移了约3分钟。正是这3分钟的偏移，导致BMS在谷段开始前3分钟就提前启动了充电——充电时段跨越了峰段和谷段的边界，部分电量以峰段电价被充入，直接拉低了整体收益。

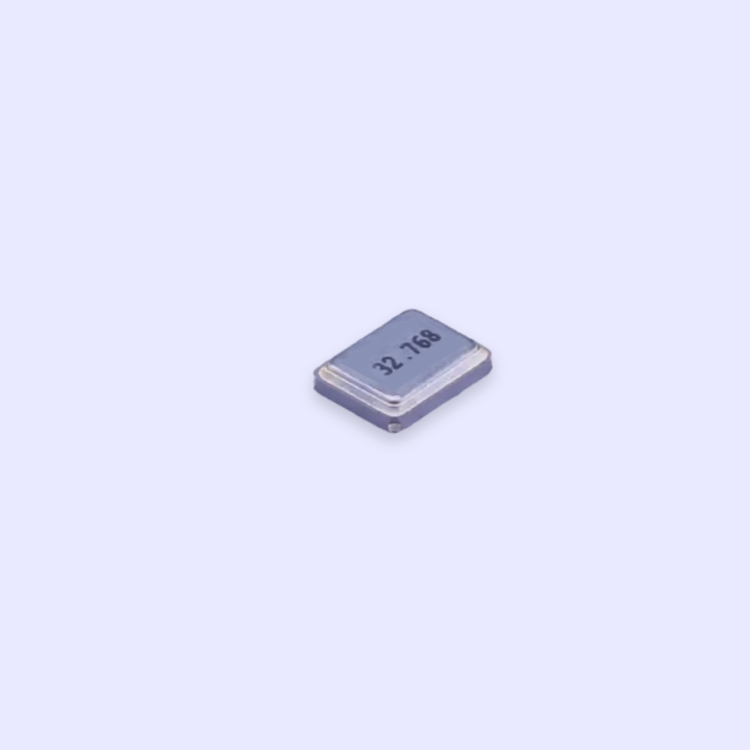

平尚科技提供了储能专用32.768kHz贴片晶振（±20ppm，-40℃至+85℃）进行替换，并协助重新校准了RTC电路的外围负载电容匹配参数。更换后，日累积误差从3秒压缩至1.7秒以内，系统每季度进行一次RTC自动校准，时间偏移控制在30秒以内。削峰填谷策略的执行精度恢复至设计值，月均峰谷价差收益提升了11.6%。

晶振频偏引发的误差链并非不可切断。三个关键环节缺一不可：

选型。工业级宽温晶振是储能系统的基本门槛。平尚科技储能专用贴片晶振的工作温度范围覆盖-40℃至+85℃，完全覆盖户外储能高低温极端工况。消费级晶振（-20℃至+70℃）在北方冬季户外可能直接停振，在夏季集装箱内部高温下频偏可能扩大数倍。

匹配。晶振的负载电容必须与MCU的外围电路精确匹配。负载电容偏差超过±3pF时，频率误差可能达到80ppm——是标称值的4倍。平尚科技的储能晶振采用12pF标准负载电容，适配市面绝大多数储能专用MCU主控芯片。

校准。即便选型和匹配都做到位，晶振的老化和温漂依然存在。储能系统需要建立定期的RTC校准机制——通过GPS、NTP或电网工频信号对RTC进行周期性校准，将累积误差控制在可接受范围内。

AI储能削峰填谷策略的经济价值，建立在“准时”两个字上。准时充电、准时放电、准时切换——每一个“准时”的背后，都是一颗32.768kHz贴片晶振在毫不起眼地跳动着。平尚科技这颗±20ppm的储能专用晶振，守住的不是某一个时钟周期的精确，而是整台储能柜“谷充峰放”每一分钱收益不被时间误差吞噬的底线。晶振偏了，策略就偏了；策略偏了，钱就跑了。把晶振选对、把电路调准、把校准做勤——误差链切断了，削峰填谷才真正算得清账。
