为什么你的AI储能待机功耗降不下来?检查贴片电阻分压采样网络的阻值设定

发布时间:2026-08-18

为什么你的AI储能待机功耗降不下来?检查贴片电阻分压采样网络的阻值设定

AI储能系统的待机功耗,正在成为一道越来越难及格的考题。

储能系统并非时时刻刻都在满负荷充放电。夜间电网负荷低谷时、调频空闲时、设备待命时——系统处于待机状态,BMS控制板、PCS辅助电源、通信模块仍然带电运行。待机功耗越低,储能的峰谷套利效率越高、电池自放电损耗越小。行业对储能系统待机功耗的要求已经从瓦级压到了毫瓦级。

工程师们排查待机功耗时,习惯性盯着电源芯片的静态电流、MCU的休眠功耗、LDO的效率曲线。但很少有人会想到——BMS和PCS控制板上那些动辄几十路的电压采样分压网络,正在夜以继日地消耗着本可以省下来的功率。




分压网络的功耗公式:阻值越大,待机越低

BMS需要实时监测电池簇的电压——每串电芯的电压、总母线电压、正负极对地绝缘电阻——都需要通过分压电阻网络将高压降压后送入ADC采样。AI储能系统中,每个高压采样通道几乎都离不开电阻分压网络。

分压网络的基本结构是两颗电阻串联:高压侧电阻RH(通常兆欧级)与低压侧电阻RL(通常千欧级)。RL两端的电压被送入ADC。这个分压网络本身的功耗为:P = V_bus² / (RH + RL)

以800V母线电压为例,如果分压网络的总阻值为1MΩ,功耗为800²/1,000,000=0.64W。如果系统有10路电压采样,分压网络的总功耗为6.4W——这个数值在待机状态下已经相当可观。

更现实的数据来自某1000V储能BMS的设计案例:每路电压采样采用两颗1206封装电阻串联构成分压网络——高压侧4颗300kΩ电阻串联(总阻值1.2MΩ),低压侧1颗10kΩ电阻接地。在800V母线电压下,单路分压网络的功耗为800²/1,210,000≈0.53W。如果BMS需要监测24串电芯电压加总母线电压,采样通道超过30路——仅分压网络的待机功耗就高达约16W。

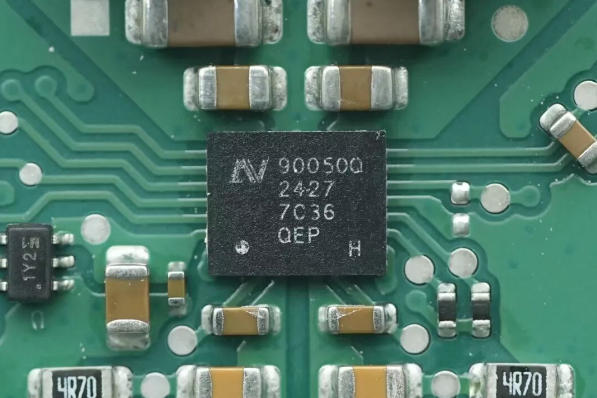

高阻值贴片电阻


阻值设定的工程边界:不是越高越好

既然阻值越大功耗越低,那把阻值再提一档不行吗?把总阻值从1.2MΩ提升到10MΩ,功耗可以从0.53W降到0.064W——看起来非常诱人。但高阻值设计会带来三个工程挑战。





AI储能分压网络的阻值设定,不是“越大越好”也不是“越小越准”,而是在功耗、精度、可靠性之间寻找平衡点。


平尚科技


平尚科技的贴片电阻覆盖完整阻值范围,在分压网络设计中的应用遵循三个原则:


AI储能系统的待机功耗,不是只有电源芯片才说了算。那些藏在BMS控制板上、日夜不停地对高压母线进行分压采样的电阻网络,每一路都在消耗着毫瓦级的功率——几十路通道累积起来,就是十几瓦的待机损耗。提高分压网络的总阻值,本质上是用电路设计来换取功耗的降低。平尚科技这颗从kΩ级到MΩ级全覆盖的贴片电阻,守住的不是某一颗电阻的参数达标,而是AI储能BMS在待机状态下每一路采样通道都能以最低功耗、最高精度完成电压监测的那条底线——阻值设对了,待机功耗才能从“查不出来”变成“算得清楚”。
