用超低阻合金电阻测微小电流，热噪声淹没AI储能电芯自放电真实信号的困境

AI储能电芯的自放电率，是评估电池健康状态（SOH）和预测剩余寿命（RUL）的关键指标之一。一颗磷酸铁锂电芯在静置状态下的自放电电流，通常在微安级到毫安级之间。如果BMS能够精确捕捉这个微小电流的变化趋势，就能在电芯性能劣化的早期阶段发出预警。

然而，自放电测量的第一道关卡——电流采样电阻——正在成为这项精度的最大瓶颈。

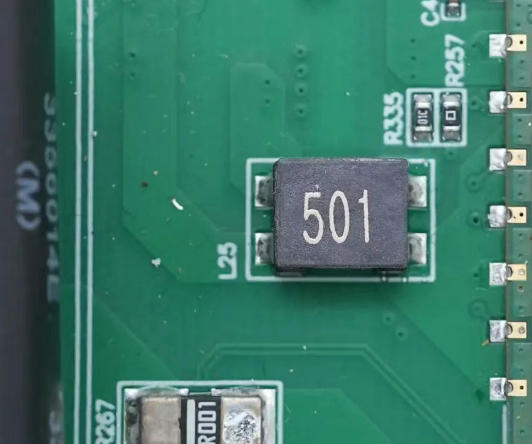

超低阻合金电阻

热噪声的物理公式：阻值越低，信号越弱，噪声越“显眼”

超低阻合金电阻的选型逻辑很直观：阻值越低，大电流下的压降越小、功耗越低。在AI储能BMS的大电流采样通道中，0.5mΩ甚至0.2mΩ的合金电阻已经成为主流选择。但当同一个电阻被用来测量自放电的微小电流时，问题就暴露了。

任何电阻都存在热噪声（约翰逊噪声），由电阻体内自由电子的无规则热运动产生。热噪声电压的均方根值由公式决定：

Vn = √(4 × k × T × R × B)

其中k为玻尔兹曼常数（1.38×10⁻²³ J/K），T为绝对温度（开尔文），R为电阻值（Ω），B为测量带宽（Hz）。

以一颗0.5mΩ的合金电阻为例，在300K（约27℃）环境温度下、1Hz带宽内，热噪声电压约为：

Vn = √(4 × 1.38×10⁻²³ × 300 × 0.0005 × 1) ≈ 2.87nV

1Hz带宽下不到3纳伏，看起来微不足道。但实际测量带宽远不止1Hz——ADC的采样率、运放的带宽、电源纹波和数字滤波器的通带共同决定了有效带宽。当带宽扩展到1kHz时，同样条件下热噪声电压升至约90nV。当带宽进一步扩展到10kHz时，热噪声接近0.3μV。

自放电的微小电流——假设1μA流过0.5mΩ的电阻——产生的信号电压仅为0.5nV。这个信号电压比10kHz带宽下的热噪声（约0.3μV）低了近三个数量级。信号完全淹没在噪声中。即使通过精密运放放大，放大后的信号和噪声被同步放大——信噪比不会因为放大而改善。这就是“阻值越低，信号越弱，噪声越显眼”的物理困境。

阻值选择的“死亡区间”：太低信号被淹没，太高功耗失控

大电流采样和微小电流测量对阻值的需求存在本质冲突。大电流通道需要超低阻值来控制功耗——400A电流流过0.5mΩ电阻，功耗80W，尚在可接受的散热范围内。但同一颗电阻在测量1μA自放电电流时，信号电压仅0.5nV，远低于热噪声本底。

如果为了提升微小电流的信噪比而增大阻值——比如从0.5mΩ提升到10mΩ——1μA电流的信号电压提升到10nV，依然低于热噪声。而大电流工况下的功耗从80W飙升到1600W，完全不可接受。

这就是超低阻合金电阻在自放电测量中的“死亡区间”：阻值低到让微小信号的电压降低于热噪声本底，但又不能高到让大电流功耗失控。在这个区间里，真实的自放电信号被热噪声彻底淹没。

带宽的陷阱：滤得掉纹波，滤不掉热噪声

工程师的直觉反应是“加低通滤波器”——把带宽压窄，热噪声自然降低。从公式Vn = √(4kTRB)来看，带宽B每降低10倍，热噪声降低√10≈3.16倍。把带宽从10kHz压到1Hz，热噪声从0.3μV降到约2.87nV——理论上似乎可行。

但实际工程中，1Hz的带宽意味着ADC的采样速率被压到极低水平，系统的响应速度从毫秒级变成秒级甚至分钟级。对于需要实时监测电芯自放电趋势的BMS来说，这种响应延迟是不可接受的。更关键的是，低频段的1/f噪声（闪烁噪声）在窄带宽下反而更加突出，热噪声降下去了，1/f噪声又浮上来了。

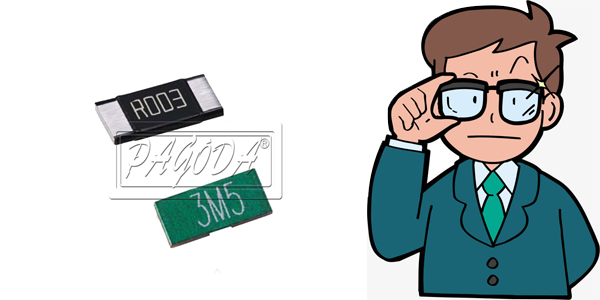

平尚科技

东莞平尚电子科技有限公司通过AEC-Q200车规认证的合金电阻技术，在材料与工艺层面为这一困境提供了基础支撑。平尚科技采用镍铬铜锰四元合金体系与激光微调工艺，将合金电阻的过剩噪声（电流噪声）压至极低水平。合金型电阻本身无电流噪声，薄膜型电阻较小，合成型电阻最大。

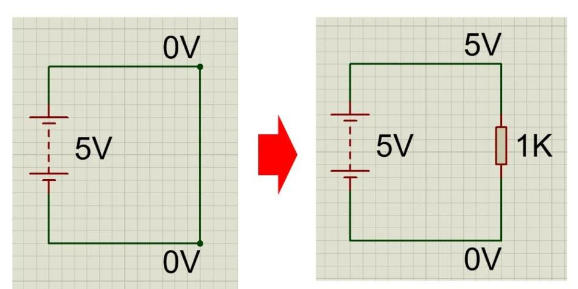

在阻值边界的选择上，平尚科技为AI储能BMS客户提供的选型框架区分了两种场景：大电流采样通道采用0.5mΩ至1mΩ的超低阻值，通过高精度仪表放大器和差分采样架构确保信噪比；自放电测量通道则通过独立的采样路径——在BMS的“休眠监测”模式下，通过继电器或模拟开关切换至专用的高阻值采样网络（如10Ω至100Ω级），将微小电流的信号电压提升至微伏级别，远高于热噪声本底。两颗电阻各司其职，互不干扰。

在信号链层面，平尚科技推荐采用电流反向技术来补偿热电动势误差——通过正向电流、零电流、反向电流的顺序进行激励，获得正向电压序列、零点电压序列和反向电压序列，计算加权有效电压降。这种方法能够有效抑制热电动势、零点漂移和随机噪声的复合影响，得到高信噪比的有效电压降测量值。

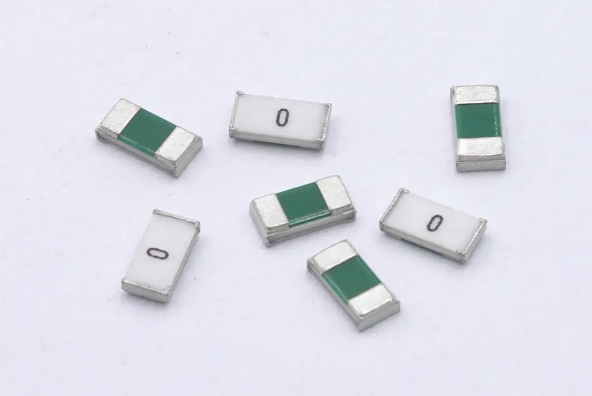

合金电阻

AI储能电芯的自放电测量，不是把大电流采样电阻“顺便”用来测一下微小电流就能解决的。0.5mΩ的合金电阻在400A下是精密的“电流-电压转换器”，在1μA下却是一台被热噪声淹没的“哑巴传感器”。热噪声的物理公式不会因为工程师的期望而改变——阻值越低、带宽越宽，信号就越容易被噪声吞噬。平尚科技这套AEC-Q200车规级合金电阻加双通道采样架构的方案，守住的不是一颗电阻的精度指标，而是AI储能BMS从大电流到微小电流全量程“看得见、测得准”的那条底线——大电流用低阻扛住功耗，微小电流用高阻守住信噪比，两条路分开走，自放电的真实信号才不会被热噪声“淹死”。
