双路NTC热敏电阻在储能电芯冷热不均场景下的差温预警与被动均衡协同

发布时间：2026-07-07

双路NTC热敏电阻在储能电芯冷热不均场景下的差温预警与被动均衡协同

储能集装箱内部，成百上千颗电芯紧密排列。充放电时，靠近冷却液入口的电芯凉快，远离入口的电芯热得发烫——这种“冷热不均”是储能系统最隐蔽的性能杀手。

电芯之间的温差直接决定了电池组的一致性。同一簇电池中，温度高的电芯内阻降低、自放电加快，温度低的电芯内阻升高、充电接受能力下降。温差持续存在，各电芯的容量衰减速率就会出现显著差异——温度每升高10℃，电芯寿命大约缩短一半。行业通行标准要求模组内最大温差控制在5℃以内，超过即触发热管理策略调整。然而，传统的单点NTC测温方案往往只能捕捉局部温度，难以全面反映电芯本体的热状态差异。

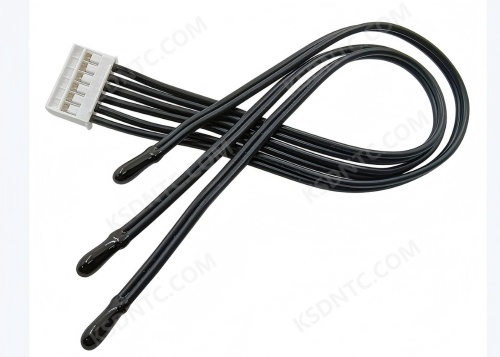

NTC热敏电阻

双路NTC的硬件架构并不复杂——在每颗电芯的关键测温点部署两颗独立的NTC热敏电阻，一路为主采样通道，一路为冗余校验通道。这种“一主一备”的设计，在储能BMS中解决了两个核心问题：一是单一NTC损坏后仍能通过备用通道维持温度监测；二是通过两组数据的实时交叉比对，快速识别传感器漂移或故障，避免因测温失效导致的热管理误判。

更重要的是，双路NTC为差温预警提供了硬件基础。两颗NTC可以分别布置在同一颗电芯的不同位置——例如一颗贴在电芯正极侧、一颗贴在负极侧，或者一颗在电芯表面、一颗在铝排连接处。通过对比两颗NTC的读数差异，BMS可以判断电芯内部是否存在温度梯度，进而识别冷热不均的早期征兆。

平尚科技

平尚科技工业级NTC产品线在精度、响应速度和环境适应性上足以支撑双路测温的严苛要求。

以平尚科技储能专用玻封NTC热敏电阻（φ2.0mm，10kΩ@25℃，B值3950K±1%）为例：

测温精度：-20℃至+85℃范围内测温精度≤±0.5℃，部分贴片式NTC精度更可达±0.2℃。两颗NTC同时部署时，差温检测的分辨率可精确到0.3℃以内。

响应时间：空气中≤5秒，贴合导热面≤2秒。在2C倍率快充工况下，电芯在20秒内温升可能超过5℃——2秒的响应速度意味着BMS可以在温度突变初期即捕捉到异常信号。

宽温工作：-40℃至+150℃，覆盖户外储能从北方寒冬到南方酷暑的全工况。

绝缘耐压：AC3000V/3S，绝缘电阻≥1000MΩ，适配1500V储能高压系统安全要求。

阻值漂移：-55℃至200℃全温区内阻值漂移率低于±0.3%，确保长期运行的测温一致性。

双路NTC的差温预警与被动均衡如何协同？逻辑链条并不复杂。

第一步：差温检测。双路NTC实时采集每颗电芯不同位置的温度数据，BMS计算同一电芯的内部温差以及同一模组内不同电芯之间的最大温差。当模组内最大温差超过5℃时，系统触发差温预警。

第二步：均衡触发。差温预警信号传递给被动均衡模块。被动均衡通过放电电阻对电压偏高（通常也意味着温度偏高）的电芯进行放电，消耗多余能量，使其电压与同组其他电芯趋于一致。但传统被动均衡只参考电压，不参考温度——这恰恰是问题所在。如果某颗电芯温度已经偏高，再对它进行放电均衡，只会进一步推高温升，形成“越均衡越热”的恶性循环。

第三步：温度修正的均衡决策。双路NTC提供的精确温差数据，让BMS有能力以温度为优先条件决策均衡策略——当某颗电芯温度高于同组平均值且电压也偏高时，优先启动该电芯的被动均衡；当电芯温度已接近过温阈值（如60℃）时，暂停对该电芯的均衡操作，避免额外发热。这种“温度优先、电压辅助”的协同逻辑，将被动均衡从单纯的电压均衡升级为热-电耦合均衡。

平尚科技提供了双路NTC改造方案——每颗电芯部署两颗玻封NTC（一颗紧贴电芯壳体正中心，一颗布置在铝排连接处），精度±0.5℃，响应时间≤2秒（贴合导热面）。BMS升级了温差管理算法：当双路NTC检测到同一电芯两点温差超过3℃时，判定电芯内部存在异常热梯度，提前预警；当模组内最大温差超过5℃时，触发被动均衡但优先对低温电芯进行加热辅助，而非简单地对高温电芯放电。改造后，模组内最大温差从8℃压缩至3.5℃以内，BMS的SOC估算偏差从8%降至2%以内。该储能电站已连续运行超过5000小时，电池簇的容量衰减速率较改造前下降了约40%。

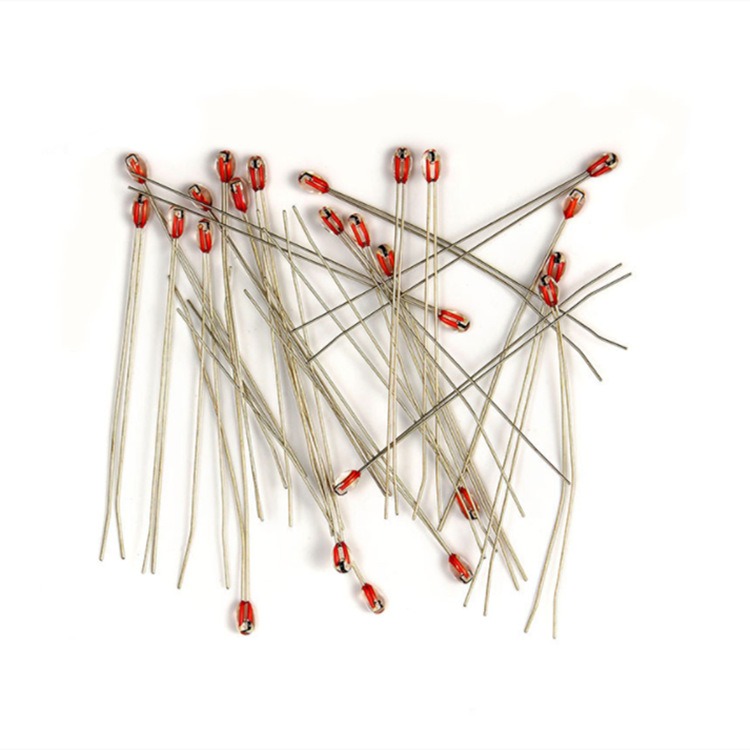

热敏电阻

储能电芯的冷热不均，本质上是热管理失效的“慢性病”——不会像热失控那样瞬间爆发，但日积月累的温差会一点点吞噬电池组的一致性和循环寿命。双路NTC给每颗电芯装上了两只“眼睛”，一只盯着表面温度、一只盯着连接处温度，让BMS第一次有了“看见”电芯内部热梯度的能力。平尚科技这颗精度±0.2℃、响应2秒的NTC，配合温度修正的被动均衡逻辑，把“冷热不均”从无解的物理难题变成了有解的工程问题——温差管住了，电池组才能一起变老。
