双85测试新标准：电解电容湿热环境2000小时容量衰减率≤±2%
湿热环境对车载电解电容的挑战与平尚科技的技术突破
汽车电子设备需在高温高湿环境下长期稳定工作，传统电解电容因电解液挥发或阳极氧化膜劣化，易导致容量衰减（＞±10%）和ESR激增（＞50%）。例如某车型的ADAS控制器因电容失效引发电源纹波超标（＞200mV），造成系统误触发。平尚科技基于IATF 16949质量管理体系，从材料与工艺端提出创新方案：- 复合阳极箔技术：采用蚀刻+化学沉积工艺形成钛-铝复合阳极层（厚度5μm），氧化膜介电常数提升至60（传统铝箔仅8），耐湿热老化性能提高3倍。
- 耐高温电解液配方：以γ-丁内酯为主溶剂，添加纳米二氧化硅（粒径20nm）与有机缓蚀剂，沸点＞200℃，2000小时双85测试后电解液挥发量＜0.1mg/cm³。
- 激光焊接密封工艺：采用全自动激光封口（焊缝宽度0.1mm），气密性达IP69K等级，湿热环境下氧气渗透率降低至传统橡胶塞结构的1/20。

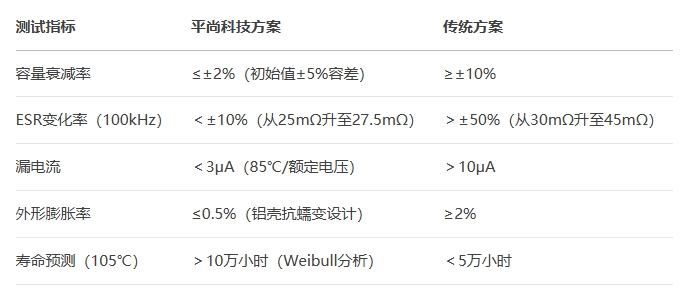

双85测试数据与竞品对比平尚科技对25V/1000μF电解电容进行双85测试（2000小时），关键参数表现如下：
在车载影音系统电源滤波实测中，平尚电容的纹波电流（Ripple Current）从传统方案的1.2A提升至2.5A，输出纹波电压降低至50mV以下，通过CISPR 25 Class 5电磁兼容认证。
IATF 16949认证体系与可靠性保障逻辑平尚科技通过车规级质量管理体系，构建电解电容全流程可靠性控制方案：- SPC统计过程控制：对阳极箔蚀刻深度（±2μm）、电解液含水量（＜50ppm）等30项关键参数实时监控，CPK≥1.67。
- 失效模式闭环管理：基于DFMEA（设计失效模式分析）优化密封结构，将湿热失效风险从RPN 120降至RPN 36。
- 温度冲击测试：-55℃↔125℃循环1000次，容量漂移＜±3%；
- 振动测试：20Hz~2000Hz随机振动（PSD 0.1g²/Hz），持续48小时无机械损伤；
- 盐雾测试：96小时中性盐雾（5% NaCl），引脚腐蚀面积＜0.1%。
应用场景与客户价值ADAS域控制器电源：平尚电解电容在双85环境下支撑12V→5V DC-DC转换，纹波抑制比＞60dB，保障毫米波雷达信号稳定性。- 智能座舱显示屏背光：通过低ESR特性（＜20mΩ@100kHz），减少背光频闪，屏幕刷新率波动＜0.1%。
- 车载无线充电模块：搭配低漏电流设计（＜2μA），在85℃高温下充电效率＞92%，兼容Qi v1.3标准。
- BMS电池管理系统：采用长寿命电解电容（预测寿命15年），支撑电池SOC估算精度（±1%）。
平尚科技通过IATF 16949认证体系与材料技术创新，为汽车电子智能设备提供了耐湿热、长寿命的电解电容解决方案。其技术不仅满足双85测试新标准的严苛要求，更通过车规级品控能力助力车企实现高可靠性设计。未来，随着800V高压平台与域集中架构的普及，平尚科技将持续深化耐高压（＞450V）与低损耗电容的研发，引领车载电源技术革新。
