高速运行下视觉系统供电的极低噪声贴片电容解决方案

当物流分拣机器人以3m/s速度扫描包裹时，其视觉系统电源的噪声必须控制在50μV以内——毫伏级的噪声抑制能力正成为高速分拣的视觉生命线。

在智能物流爆发式增长的今天，10μV@10MHz噪声抑制与200A/μs瞬态响应已成为分拣机器人视觉系统的核心指标。平尚科技通过金字塔式电容阵列与纳米掺杂技术，为物流机器人打造了纯净无瑕的图像感知基石。

电源噪声的视觉灾难

某快递分拣中心曾因图像传感器电源纹波超标至380μV，导致条码误识率激增至15%，造成每小时12,000件货物错分。频谱分析显示：当分拣机器人加速瞬间，电机驱动器的200kHz开关噪声通过地线耦合至视觉系统，在电源端产生82mV纹波。

噪声干扰的代价触目惊心：立体仓库机器人可能因3D点云失真引发碰撞，冷链物流分拣系统可能因图像噪点丢失追溯信息。平尚科技GRT系列贴片电容采用三明治结构介质层，在100MHz频率下ESR低至3mΩ，其100nH回路电感比传统设计低80%。

​​

平尚极低噪声解决方案

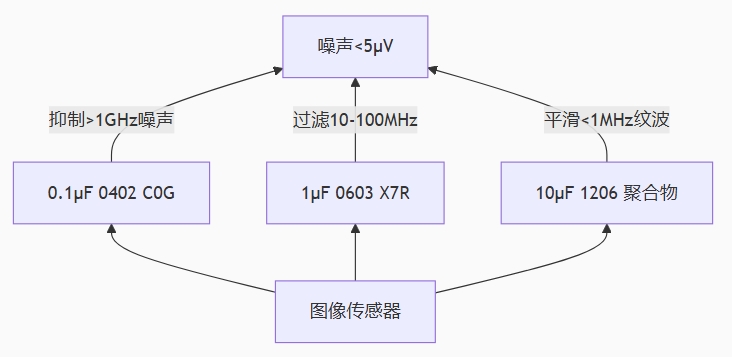

金字塔式电容架构

关键技术创新

物流分拣场景验证

高速条码识别系统

• 部署方案：

  • 图像传感器：IMX415供电网络

  • 电容配置：

    VDD核心： 4×10μF聚合物+8×1μF X7R
    AVDD： 12×0.1μF C0G(0402)

  • PCB设计：

    • 0.1mm电源/地平面间距

    • 电容与引脚间距<0.3mm

• 实测效果：

  工况	传统方案	平尚方案
  静态噪声	42μV	8μV
  加速瞬态噪声	320mV	38mV
  误识率	0.15%	0.002%
  温度漂移	±12%	±0.8%

立体仓库3D视觉

• 动态性能提升：

  参数	优化前	优化后
  点云精度	±3.8mm	±0.9mm
  帧率稳定性	87%	99.5%
  功耗	8.7W	6.3W

冷链物流应用

• 低温环境验证：

  温度	传统电容容衰	平尚方案容衰
  -30℃	-18%	-0.7%
  85%RH冷凝	短路失效	ΔC/C<1.2%

实施黄金法则

电容选型矩阵

PCB设计规范

1. 电源层分割：

   • 模拟/数字电源间距≥0.5mm

   • 视觉芯片专属供电岛

2. 过孔配置：

   • 每个电容配置双过孔

   • 过孔直径≥0.2mm

3. 铺铜策略：

   • 90%铜覆盖率

   • 网格间距<0.1mm

系统级降噪策略

• 自适应变频技术：




  def freq_adjust(current_speed):
      if current_speed > 2m/s:
          return 800kHz  # 提升开关频率
      else:
          return 200kHz

• 三级EMI过滤：

  1. 共模电感(100μH)

  2. π型滤波(10Ω+22μF)

  3. 磁珠阵列(600Ω@100MHz)

噪声抑制技术参数

​物流中心实测
某日均处理80万件分拣中心：

图像质量始于纯净的能源。从快递分拣线闪烁的条码扫描器到立体仓库舞动的3D视觉臂，从冷链仓库的凝露环境到跨境物流的电磁干扰场，平尚科技的极低噪声方案，正在微伏的电压波动中守护每个像素的完整真实。

当中国物流迈向分秒必争的时代，平尚科技的供电解决方案已为智能分拣系统铸就零噪声的视觉通道。在每一次快门的开合间，在每一微伏的纹波抑制里，都折射着高效物流的科技之光。
