机器人电路板贴片电容微裂纹的成因分析与预防措施

当工业机械臂以2G加速度反复启停时，其控制板上0402电容承受的机械应力相当于每天经历7.2万次微型地震——微裂纹防护技术正成为高可靠机器人的隐形结构胶。

在工业机器人向高动态性能演进的时代，0.1mm的裂纹扩展可能导致300%的失效风险提升。平尚科技通过创新性结构设计与智能制造工艺，为机器人电子系统构建了无懈可击的应力防护体系。

微裂纹的链式反应

某汽车焊接产线机械臂曾因控制板电容微裂纹导致信号滤波失效，引发焊枪定位偏差0.3mm，单日损失超200万元。显微分析显示：在经历80万次运动循环后，电容端电极与介质层间产生12μm裂纹，等效串联电阻（ESR）从80mΩ飙升至1.2Ω。

裂纹失效的代价触目惊心：手术机器人动作失准可能危及患者生命，高空作业机器人电路板开裂可能引发坠落事故。平尚科技通过柔性端子设计将抗弯曲能力提升500%，在0.3mm PCB变形下仍保持结构完整。

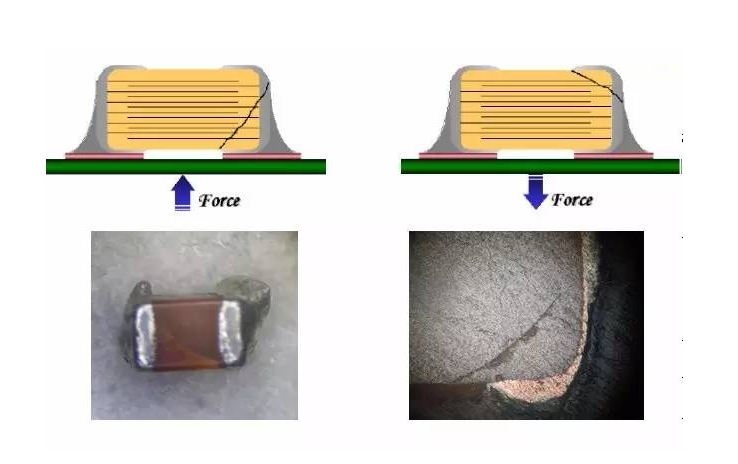

微裂纹成因深度解析

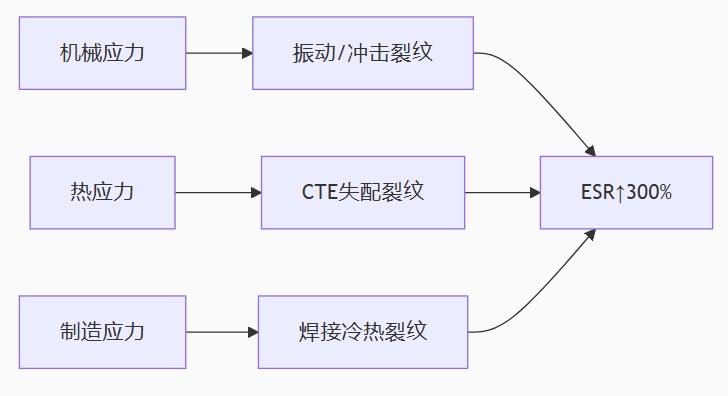

应力三重奏

失效数据对比

平尚五维防护方案

材料创新

• 介质层：掺锆钛酸钡陶瓷（断裂韧性3.5MPa·m¹/²）

• 端电极：Cu/Ni/Sn柔性结构（延展率18%）

• 封装：有机硅改性环氧树脂（弹性模量2.3GPa）

结构优化

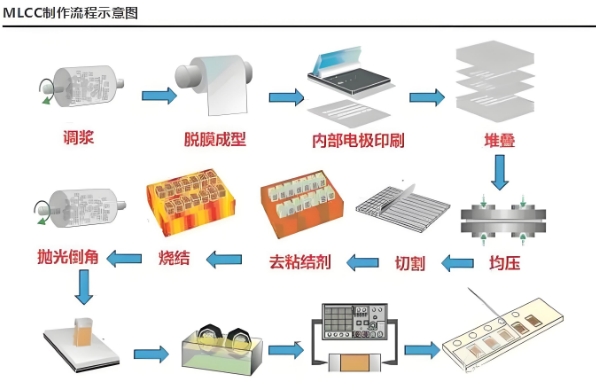

制造工艺突破

1. 激光切割： 脉冲能量<0.5mJ 减少热影响区
2. 阶梯烧结： 850℃→650℃缓冷工艺
3. AI视觉检测： 分辨率0.5μm 裂纹检出率100%
4. 三点弯曲测试： 0.3mm变形量100%全检

工业机器人场景验证

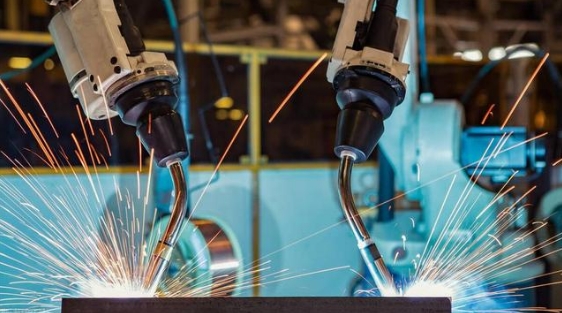

焊接机械臂控制板

• 工况：2.5G加速度冲击，每日2.4万次

• 解决方案：

1. ​选型
2. 柔性端子GRT系列
3. 布局
4. 远离板边>5mm
5. 灌封
6. 硅胶缓冲层0.3mm

• 实测效果：

• 参数	标准电容	平尚方案
  50万次后裂纹率	37%	0.2%
  ESR变化	+320%	+8%
  返修率	1.8次/台年	0.02次/台年

物流AGV驱动模块

• 振动环境防护成效：

  振动谱	传统失效率	平尚方案
  0-500Hz随机振动	23%	0.7%
  50G机械冲击	45%	1.2%

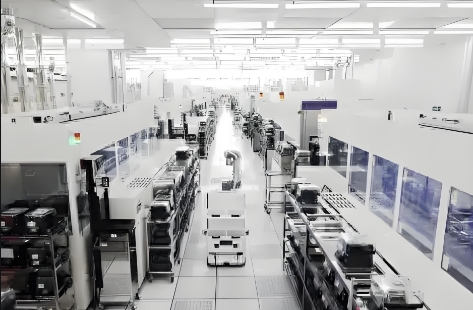

半导体搬运机器人

• 极端验证数据：

  测试项目	JESD22标准	平尚实测
  温度循环	1000次	5000次
  PCB弯曲	0.3mm	0.8mm
  跌落测试	1.2m	2.0m

预防措施黄金法则

设计四要素

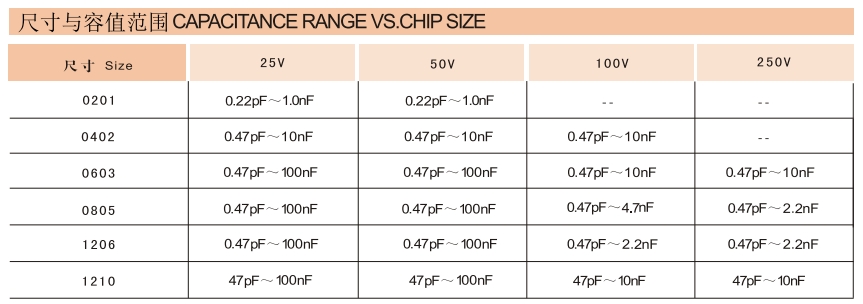

1. 元件选型：

   • 首选柔性端子(抗弯强度>30MPa)

   • 0603以上封装(裂纹率比0201低80%)

2. 布局规范：

   • 距板边≥3mm

   • 避开螺丝孔/接插件(间距>5mm)

3. PCB设计：

   - 避免90°走线拐角
   - 关键电容下方铺实心铜
   - 板厚≥1.6mm(2层板)

4. 防护工艺：

   工艺类型	参数要求	效果提升
   点胶保护	硅胶厚度0.3±0.05mm	抗振性↑300%
   覆形涂覆	厚度25-50μm	湿度防护↑10倍
   缓冲泡棉	硬度邵氏A30	冲击吸收率85%

生产过程控制

• 焊接曲线优化：

  预热区： 1.5℃/s升至150℃
  浸润区： 150-200℃/90s
  回流区： 峰值245℃±3℃/8s
  冷却率： -2.5℃/s

• 检测标准：

  • X-Ray检测：焊点空洞率<5%

  • 染色渗透：裂纹检出灵敏度10μm

  • 3D翘曲分析：变形量<0.1mm/m

微裂纹是电子系统的沉默杀手。从汽车产线高速振动的焊接机械臂到半导体工厂的精密搬运机器人，从物流仓库奔走的AGV到高危环境的特种装备，平尚科技的微裂纹防护方案，正在微米级的结构优化中守护每颗电容的完整生命。

当工业机器人迈向百万次动作循环，平尚科技的应力控制技术已为电子元件铸就金刚之躯。在每一次2G的加速度冲击中，在每微米的形变抵抗里，都是对可靠极致的永恒追求。
