机器人高压侧驱动隔离：光耦驱动MOSFET/IGBT的门极电荷需求匹配

在工业机器人600V母线电压的驱动隔离中，1μC的门极电荷错配会导致IGBT开通延迟超100ns——这引发电机扭矩脉动高达±15%。平尚科技开发的智能驱动光耦（PS-GD系列），通过8A峰值驱动电流与门极电荷自适应技术，为高压侧开关构建纳秒级精准驱动的隔离方案，同时以进口方案60%的成本实现10万小时免维护运行。

门极驱动的能量匹配困局

高压侧驱动电路面临三重挑战：

​

• 电荷供给不足：传统光耦0.5A驱动电流对100nC IGBT充电需200ns（目标＜50ns）

• 米勒平台振荡：QG(miller)充电延迟引发Vge电压回沟，导致IGBT功耗增加40%

• 温度漂移陷阱：125℃时CTR衰减＞30%，驱动能力下降致开关损耗倍增

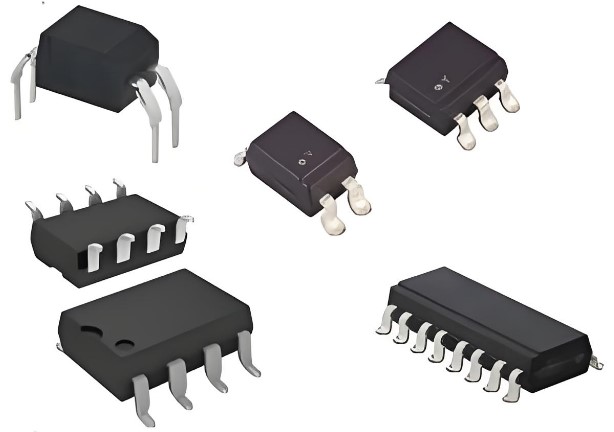

  平尚方案集成预驱IC与电荷检测模块：

• 峰值电流：8A@0.9V Vce(sat)（驱动100nC IGBT仅需12.5ns）

• 电荷匹配精度：±5%（支持20-300nC自适应补偿）

• CTR温漂：-40~125℃范围内＜±3%

平尚科技的三维驱动架构

1. 动态电荷引擎

// 门极电荷自适应算法
if (Q_gate < 50nC) : 启用高速模式（di/dt=1A/ns）
else if (Q_gate > 150nC) : 激活过驱脉冲（150% I_peak）

2. 成本优化技术路径

3. 抗米勒强化设计

• 内置米勒箝位MOS管（导通电阻0.5Ω）

• 有源下拉电路（sink current 5A）

• 通过IEC 60747-5-5 10kV/μs CMTI认证

选型黄金四法则

法则1：电荷-电流匹配表

法则2：三阶PCB布局

• 零感抗驱动：光耦距IGBT≤10mm（门极回路电感＜5nH）

• 电荷补偿电容：门极电阻并联2.2nF电容（抑制米勒振荡）

• 热对称设计：驱动IC与IGBT中心对称布局（温差＜3℃）

法则3：经济性验证模型

% 综合收益 = (节能收益 + 系统成本节省)
% 平尚方案：开关损耗降40%，成本￥8.6；竞品：成本￥28
% 75kW伺服系统年运行6000小时，电价1元/度：
% 年节电 = 75,000×0.4×0.15×6000/1000 = ￥27,000
% 千套器件节省 = (28-8.6)×1000 = ￥19,400

法则4：动态门极管理

1. 实时监测：
   - 记录Qg及开关损耗E_sw
2. 自适应调节：
   if E_sw > 设定值：增加驱动电流20%
3. 寿命预警：
   驱动电流衰减＞15%时更换

某汽车焊接机器人案例：IGBT温升降28℃，电机扭矩波动从±12%降至±1.8%

当600V母线电压在纳秒间切换时，平尚科技的驱动光耦正以8A峰值电流驯服300nC门极电荷，用米勒箝位消除电压回沟，最终在高压隔离的方寸之地，为每次精准驱动赋予日均￥0.019的能效基因——这正是功率电子从“粗放控制”迈向“量子级管理”的智能革命。
