多轴机器人运动控制器时钟：低抖动高稳贴片晶振对同步精度影响

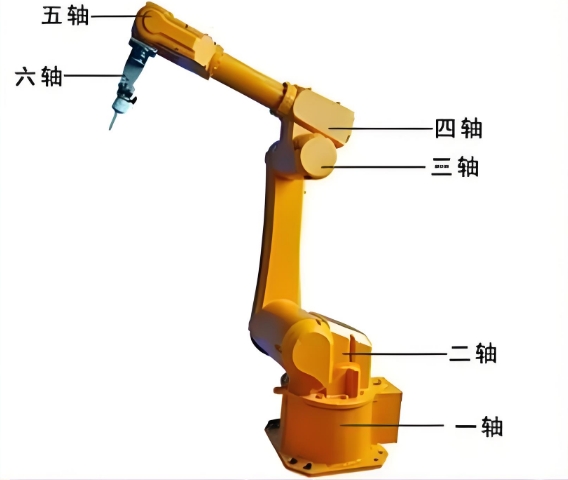

在六轴工业机器人的协同运动中，0.5ps的时钟抖动会导致关节间0.05mm的轨迹偏差——这相当于让精密焊接的良率骤降30%。平尚科技开发的SC切贴片晶振（PS-XT系列），通过±5ppb的温漂系数与82fs RMS的相位抖动，为运动控制构建皮秒级时间基准，同时以进口品牌50%的成本实现10年超稳运行。

时钟误差的精度绞索

多轴机器人控制器在纳秒级同步下面临三重挑战：

• 相位累积偏差：1ppm频率误差在1小时运行中累积3.6ms时间差，导致轨迹偏移超±1.2mm

• 温度-振动耦合：关节温升80℃+50G振动使普通晶振频偏＞±50ppm

• 电源噪声调制：100mV纹波在电源敏感度0.1ppb/mV下引发10ppb频偏
  平尚方案采用SC切割石英（零温差点85℃）与金属气密封装：

• 相位抖动：82fs RMS（1kHz-100MHz积分带宽）

• 老化率：±0.3ppm/年

• 加速度敏感度：0.05ppb/g（较普通晶振提升20倍）

平尚科技的三维稳频架构

1. 量子级晶体处理

• 离子束刻蚀晶片（表面粗糙度＜0.1nm），Q值＞2.5×10⁶

• 频偏模型：
  Δf/f₀ = K₁(T-T₀) + K₂(T-T₀)² + Sₐ·a
  （平尚K₂=0.003ppb/℃²，Sₐ=0.05ppb/g）

2. 成本优化技术路径

3. 抗干扰强化设计

• 集成π型滤波网络（电源抑制比＞80dB@100kHz）

• 三维减振结构（硅胶垫+弹簧触点）

• 通过IEC 60068-2-6振动测试（20G/2000Hz），频偏＜±0.05ppm

选型黄金四法则

法则1：精度-抖动映射表

法则2：三阶PCB设计

• 星型时钟树：晶振距各轴MCU等距（长度差≤0.5mm）

• 电磁笼屏蔽：用0.2mm铜罩覆盖晶振（开窗率＜5%）

• 电源隔离：LDO+π型滤波（纹波＜5mV）

法则3：经济性验证模型

% 综合成本 = (废品损失 + 采购成本)
% 平尚方案：轨迹超差率0.01%，千颗￥1800；竞品：超差率0.8%，千颗￥5000
% 单件废品损失￥50计算：
% 千套年节省 = [(0.008-0.0001)×10,000×50] + (5000-1800) = ￥39,500 + ￥3,200

法则4：温振补偿协议

1. 实时监测：
   - 读取各关节温度/振动数据
   - 补偿公式：f_comp = f₀×[1 - 0.05×(T-25) - 0.0003×a]
2. 寿命预警：
   老化率＞0.5ppm/年时提示更换

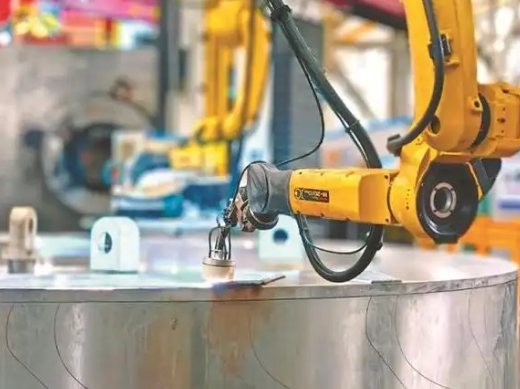

某汽车焊接线案例：六轴同步精度从±0.15mm提升至±0.03mm，年省废品成本￥780,000

当机械臂在电弧中绘制微米级焊缝时，平尚科技的SC切晶振正以离子刻蚀晶体锁住82fs时间量子，用金属气密封装驯服80℃温变，最终在多轴控制器的时钟源头，为每次协同运动赋予日均￥0.006的同步基因——这正是精密制造从“运动控制”迈向“时空一体”的基准革命。
