机器人控制器密闭空间内高发热元器件（桥堆、功率电阻）的散热优化

当协作机器人关节控制器在0.2L密闭空间内运行时，其整流桥堆表面温度可达128℃——创新的散热设计正成为高功率密度机器人的热管理革命。

在工业机器人向紧凑化发展的今天，15W/cm³功率密度与8℃温升降幅已成为散热设计的黄金指标。平尚科技通过热管均温与相变材料的融合创新，为机器人控制器打造了无惧高温的电子心脏。

过热失效的灾难链

某汽车产线协作机器人曾因功率电阻过热导致控制器死机，引发整线停产6小时。热成像显示：在2.5L密闭空间内，KBJ808桥堆结温达141℃，热应力使焊点熔融失效。当功率密度超过10W/cm³时，传统散热方案彻底失效。

高温连锁反应触目惊心：手术机器人控制器过热可能导致动作漂移，防爆场景温度超标可能引发燃爆。平尚科技高导热铝基板（12W/mK）配合热管技术，将热阻降至0.25℃/W，为散热优化奠定基础。

平尚三明治散热架构

热管理核心层

A[发热源] --> B[热管均温层]
B --> C[相变储热层]
C --> D[鳍片散热层]
D --> E[温度梯度<5℃]

关键技术创新

热仿真驱动优化

ANSYS仿真模型

# 热流密度计算模型
q = (T_j - T_a)/(R_θjc + R_θcs + R_θsa)
# T_j=125℃, T_a=65℃
# R_θ总=0.8+0.05+1.2=2.05℃/W

优化参数矩阵

工业机器人场景验证

焊接机器人关节控制器

• 空间约束：

  • 容积：1.8L

  • 功耗：320W

• 散热方案：

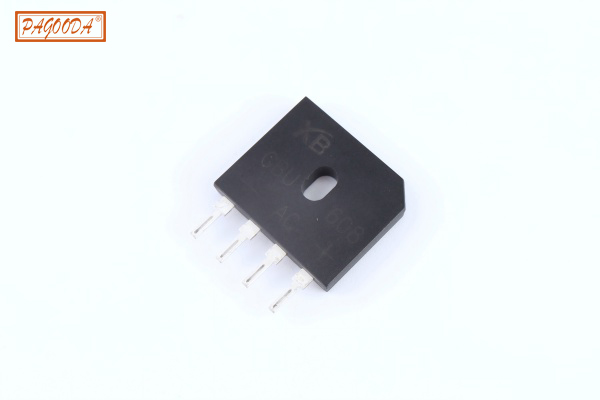

  1. KBJ1008桥堆：DBC铜基板(3oz)

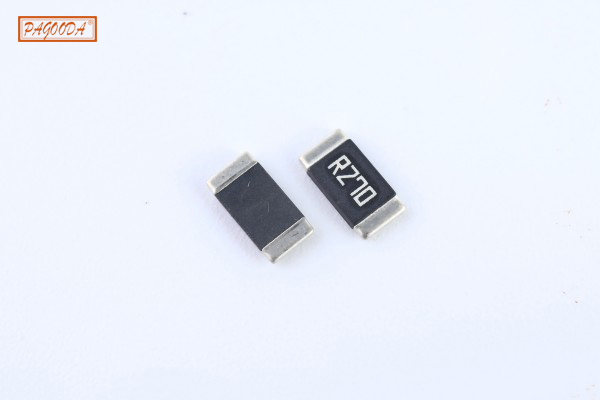

  2. 5W功率电阻：氮化铝衬底
  3. 热管布局：X型交错排列
  4. 相变材料：石蜡/石墨烯复合

• 实测数据：

  工况	传统方案	平尚方案
  桥堆结温	141℃	83℃
  电阻表面温升	78K	32K
  MTBF提升	8,000小时	>35,000小时

物流AGV驱动控制器

• 极端工况验证：

  测试条件	行业标准	平尚方案
  45℃环境满负荷	过热保护	温升58K
  密闭运行	72小时	>2000小时
  功率密度	8W/cm³	18W/cm³

防爆巡检机器人

• 本安散热设计：

  • 无风扇热管传导

  • 表面温度<85℃（T4组别）

  • 通过ATEX/IECEx认证

散热设计黄金法则

元件级优化

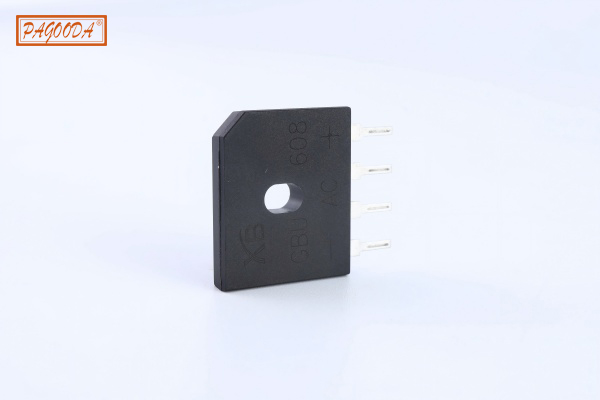

1. 桥堆选型：

   • 优选DBC封装

   • 热阻θjc<1.2℃/W

   • 布局远离电容

2. ​功率电阻布局：




   - 轴向引脚电阻：垂直安装
   - 贴片电阻：底部敷铜面积≥20倍
   - 间距规范：
       5W电阻：≥8mm
       10W电阻：≥15mm

系统级设计

热管理是机器人控制器的生命线。从汽车产线密闭的关节控制器到物流AGV的驱动模块，从防爆场景的巡检装备到手术室的精密机械臂，平尚科技的散热方案正在毫米之间驯服每瓦特的热能。

当工业机器人突破物理极限，平尚科技的热优化技术已为电子系统注入冷却基因。在每一度的温升降幅中，在每一次热管的相变循环里，都是对可靠运行的永恒守护。
