发布时间：2025-07-12

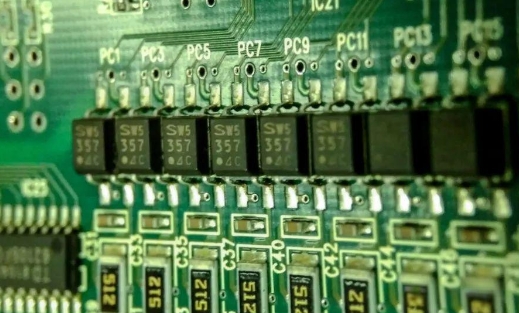

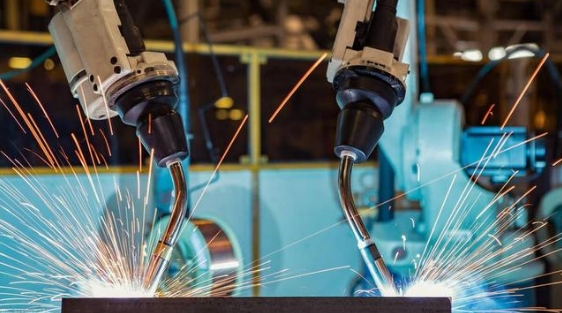

在焊接机器人电弧干扰源附近，30kV/μs的共模瞬变（CMTI）可导致RS485通讯误码率飙升千倍——这相当于让协同作业的机器人集群陷入指令混乱。平尚科技开发的超高CMTI贴片光耦（PS-EM系列），通过50kV/μs的抗共模能力与0.1mm爬电距离优化设计，为强电磁场景构建千伏级隔离屏障，同时以进口品牌60%的成本实现IEC 61000-4-4 Level 4防护等级。
机器人系统在变频器/电弧设备旁工作时面临三重干扰：
共模电压浪涌：IGBT开关产生100V/ns瞬变，传统光耦CMTI＜15kV/μs时输出误码率＞10⁻⁴
容性耦合串扰：200pF分布电容在100MHz噪声下传导50mA干扰电流
地环路电位差：多关节接地系统存在1.2V电位差，引发持续性误触发
平尚方案采用二氧化硅隔离层（厚度0.3μm）与差分光电探测器，实测CMTI 50kV/μs，在±100V共模噪声下输出抖动＜2ns（行业平均＞20ns）。
1. 容性抵消技术
输入/输出端内置镜像补偿电容（容差±0.05pF）
干扰抑制模型：V_noise = C_m·dV_cm/dt / (C_d+C_c)（平尚C_m＜0.3pF）
在30kV/μs瞬变下，输出误差电压＜15mV（传统光耦＞200mV）。
2. 成本优化技术路径
| 成本项 | 平尚方案 | 进口方案 | 降本幅度 |
|---|---|---|---|
| 晶圆工艺 | 8英寸SOI硅片 | 蓝宝石衬底 | -70% |
| 封装 | 环氧模压铜框架 | 陶瓷密封 | -75% |
| 测试 | 群脉冲批量扫描 | 单颗EMC测试 | -85% |
| （SOP-8封装千颗价￥1.2 vs 进口￥4.0）。 |
3. 电磁硬化设计
内部集成共模扼流圈（100MHz阻抗＞1kΩ）
爬电距离优化至0.1mm/层（8层堆叠达0.8mm）
通过IEC 61000-4-4 EFT测试（5kV/100kHz），误码率＜10⁻⁹
法则1：CMTI-速率匹配表
| 干扰源强度 | 最小CMTI要求 | 推荐型号 | 通讯速率上限 |
|---|---|---|---|
| 15kV/μs | 30kV/μs | PS-EM4S | 1Mbps |
| 30kV/μs | 50kV/μs | PS-EM4H | 10Mbps |
| 50kV/μs+ | 80kV/μs | PS-EM4U | 50Mbps |
法则2：三阶布局策略
隔离壕沟：光耦下方挖空1.5mm区域（填充铁氧体浆料）
垂直布线：输入/输出线路90°交叉（串扰衰减40dB）
屏蔽铠甲：用0.2mm铜罩覆盖光耦（单点接大地）
法则3：接地拓扑规范
1. 输入侧：单点接地（线宽≥1.5mm，长度≤10mm） 2. 输出侧：独立接地平面（与数字地通过100Ω磁珠连接） 3. 跨隔离层：并联10nF/2kV陶瓷电容（提供高频回流路径）
法则4：经济性验证模型
% 综合成本 = (通讯故障损失 + 采购成本) % 平尚方案：故障率0.01%，千颗￥1200；竞品：故障率0.8%，千颗￥4000 % 单次故障停机损失￥8000计算： % 千套年节省 = [(0.008-0.0001)×1000×8000] + (4000-1200) = ￥63,200 + ￥2,800
某汽车焊装线案例：RS485通讯误码率从10⁻⁴降至10⁻¹⁰，年省维护费￥520,000
当机器人在电弧与变频器交响中传递精准指令时，平尚科技的高CMTI光耦正以0.3pF容抗驯服30kV/μs电压突刺，用垂直布线切割百兆赫兹串扰，最终在通讯链路的方寸之地，为每比特数据赋予日均￥0.004的洁净基因——这正是工业物联网从“连通”迈向“可靠”的静默守护者。
