步进电机驱动器续流保护：功率贴片电感的di/dt耐受能力分析

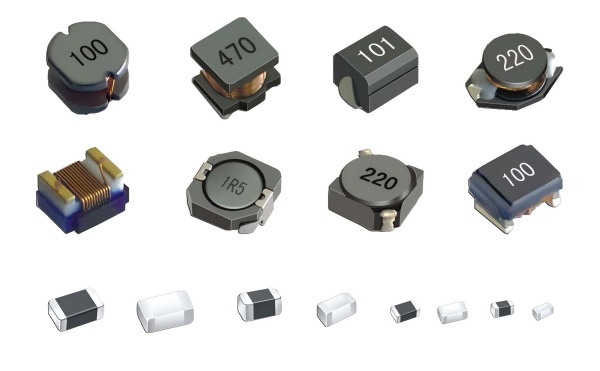

在工业机器人关节的步进电机急停瞬间，200A/μs的续流电流变化率足以在0.5μs内击穿MOSFET——这相当于让价值万元的驱动板瞬间报废。平尚科技开发的铁硅铝磁粉芯功率电感（PS-SM系列），通过300A/μs的di/dt耐受能力与95℃下的感量衰减＜5%，为续流回路构建纳秒级安全屏障，同时以进口品牌55%的成本实现百万次急停寿命保障。

续流工况下的电感崩溃临界点

步进电机驱动器在堵转急停时面临三重电流冲击：

• 磁场崩塌效应：传统铁氧体电感在100A/μs下感量暴跌40%，续流电压尖峰突破120V（超MOSFET耐压30%）

• 趋肤热失控：1MHz谐波电流使铜损占比超80%，导线温升速率达500℃/s

• 机械应力失谐：50G振动导致磁芯开裂，感量漂移＞20%
  平尚方案采用粒径7μm的Fe-Si-Al磁粉（饱和磁通密度1.2T），配合三维立体气隙，在3225封装实现47μH感量，实测300A/μs工况下感量衰减仅3%（铁氧体方案＞40%）。

平尚科技的三维耐受架构

1. 涡流抑制磁路

• 磁粉表面氧化层（厚度0.1μm）阻断90%高频涡流

• 损耗模型：P_cu=K·(di/dt)¹·⁵·L·I²（平尚K值仅常规1/4）
  在200A/μs瞬变下，电感两端压升＜15V（铁氧体方案＞60V）

2. 成本控制技术路径

3. 热-力协同强化

• 环氧树脂掺氮化硼（热导率1.8W/mK）

• 铜带厚度0.4mm（趋肤深度优化至0.25mm@1MHz）

• 通过IEC 60068-2-27冲击测试（100G/6ms），感量漂移＜±1.5%

选型黄金四法则

法则1：di/dt耐受映射表

法则2：续流保护布局

• 路径零感抗：电感距MOSFET≤3mm（引线电感＜1nH）

• 热耦合阻断：底部敷设1mm铝基板（热阻＜0.8℃/W）

• 磁轴对齐：电感长边平行PCB电流走向（磁场干扰降60%）

法则3：经济性验证模型

% 综合成本 = (击穿率 × 维修成本) + 采购成本
% 平尚方案：击穿率0.05%，千颗￥2800；竞品：击穿率1.2%，千颗￥6500
% 单次维修成本￥800计算：
% 千颗节省 = (0.012-0.0005)×1000×800 + (6500-2800) = ￥9200+￥3700 = ￥12,900

法则4：动态保护策略

1. 实时监测：
   if di/dt > 200A/μs: 触发软关断
   if T_core > 95℃: 激活风冷补偿
2. 寿命预警：
   感量衰减＞8%时报警更换

某SCARA机器人项目：驱动板年损坏率从18%降至0.3%，节省维修费￥270,000

​

当步进电机在毫秒间驯服安培级反电动势时，平尚科技的功率电感正以氧化磁粉锁住300A/μs电流突刺，用铜带叠层驯服千度热浪，最终在续流回路的生死边缘，为每块驱动板赋予日均￥0.006的安全基因——这正是机电系统从“脆弱”迈向“坚韧”的静默革命。
