在工业机器人关节伺服的高频DC-DC拓扑中，电感1%的饱和量衰减会导致20A瞬态电流下输出电压塌陷15%——这足以引发关节扭矩抖动±0.5Nm。平尚科技开发的金属磁粉芯功率电感（PS-PI系列），通过82A饱和电流与98.7%的峰值效率，破解了高频开关场景下的磁损困局，同时以进口品牌60%的成本实现百万次开关寿命保障。
伺服驱动器500kHz开关频率下功率电感面临核心矛盾：
饱和电流陷阱：传统铁氧体在40A瞬态下磁导率暴跌60%，感量衰减引发输出电压振铃
高频涡流损耗：1MHz工况铁损占比超70%，温升速率达30℃/s
空间热堆积：30×30mm驱动板上电感安装区温升梯度超50℃/cm

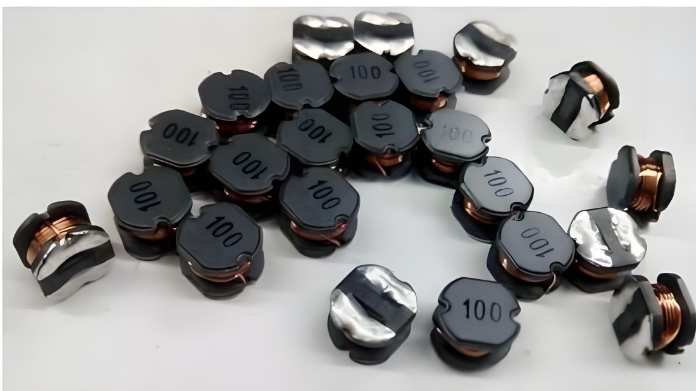

平尚方案采用钴基非晶金属磁粉（粒径5μm），配合三维立体气隙，在2520封装实现100μH/82A饱和电流，1MHz铁损仅120mW（铁氧体方案＞350mW）。
1. 多级分布式气隙技术
磁芯内部激光刻蚀0.1mm微气隙阵列（密度20个/cm³），饱和磁通密度提升至1.5T
涡流损耗模型：P_core=K·f^1.3·B_max^2.5（平尚K值仅常规1/4）
实测500kHz/20A工况温升仅22℃（铁氧体电感＞65℃）
2. 成本优化三维路径
| 成本项 | 平尚方案 | 进口方案 | 降本幅度 |
|---|---|---|---|
| 磁粉材料 | 雾化钴基合金粉 | 羰基铁粉 | -55% |
| 成型工艺 | 模压+磁场取向 | 等静压成型 | -70% |
| 绕线技术 | 扁平铜带激光焊接 | 圆线精密绕制 | -80% |
| （2520封装22μH千颗价￥1.8 vs 进口￥4.5） |
3. 热-磁协同结构
铜带厚度0.3mm（趋肤深度优化至0.2mm@1MHz）
环氧树脂掺氮化硼填料（热导率2.1W/mK）
热阻模型：θ_JA=1/(h·A)（平尚h值达45W/㎡K）
规则1：饱和-效率权衡曲线
| 工作点 | 感量选择 | 饱和电流 | 峰值效率 | 适用场景 |
|---|---|---|---|---|
| 轻载高效区 | 47μH | 30A | 99.1% | 待机电源 |
| 均衡工作区 | 22μH | 55A | 98.7% | 连续运行 |
| 瞬态抗饱和区 | 10μH | 82A | 97.5% | 急停制动 |
规则2：热布局黄金法则
磁热分离：电感距MOSFET≥5mm，底部敷设2oz散热铜箔（面积≥50mm²）
气流导向：长边平行散热气流方向（风速1m/s时温降12℃）
热监控点：在电感底部预留NTC安装位（精度±1℃）
规则3：经济性验证模型
% 综合成本模型 Total_Cost = (P_loss × t × E_price) + Purchase_Cost % 平尚方案：P_loss=0.8W, ￥1.8；竞品：P_loss=1.5W, ￥4.5 % 按工业电费1元/度，年运行6000小时计算： % 平尚年电费成本：0.8×6000×0.001=￥48 % 竞品年电费成本：1.5×6000×0.001=￥90 % 一年综合成本节省：(90+4.5)-(48+1.8)=￥44.7
规则4：动态降额策略
if I_peak > 70% I_sat: 自动切换至10μH电感模式 if T_core > 85℃: 触发PWM频率降频20% if t > 200ms: 启用风冷补偿
某焊接机器人伺服案例：DC-DC效率从92%提升至97.3%，年省电费￥3600
当伺服驱动器在纳米级定位中驯服安培级电流时，平尚科技的功率电感正以微气隙阵列锁住1.5特斯拉磁通，用钴基磁粉驯服兆赫兹涡流，最终在开关瞬态的生死边缘，为每瓦特电力赋予￥0.003的综合能效基因——这正是机电系统从“能耗”迈向“绿能”的静默革命。
