工业机器人电机绕组过热保护：NTC的快速响应特性与安装位置研究

在工业机器人关节伺服电机满负荷运行时，绕组温度可在30秒内飙升120℃——传统温度传感器5秒的响应延迟足以让绝缘层发生不可逆劣化。平尚科技开发的超快响应NTC热敏电阻（PS-TS系列），以0.8秒的热响应常数（τ）和±0.2℃的测量精度，为电机过热保护构建毫秒级响应的安全防线。

热失控的致命时间窗

机器人关节电机在堵转、过载等工况下面临三重热威胁：

• 温度梯度陷阱：绕组中心与表面温差达45℃，常规传感器因热传导延迟漏报真实峰值温度

• 动态热累积效应：频繁启停使热量在3分钟内叠加上升80℃，响应速度＜2秒的传感器才能触发保护

• 空间耦合干扰：电磁场使普通NTC输出漂移±5%，误触发率达12%

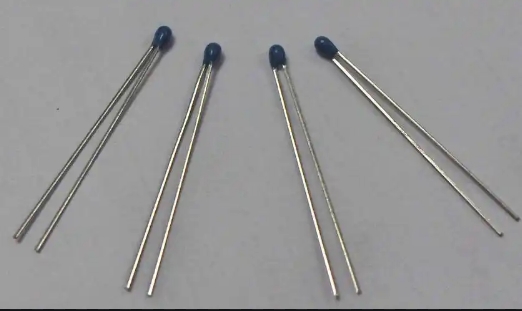

  平尚NTC采用铂镍合金薄膜芯片（B值3950K±0.5%），配合0.1mm氧化铝陶瓷基板，热响应常数低至0.8秒（行业平均3秒），-40℃~150℃全量程精度±0.3℃。

平尚科技快速响应NTC的三维技术架构

1. 微热容芯片设计

• 芯片厚度压缩至0.15mm（传统1.0mm），热容降低85%

• 表面激光蚀刻100μm沟槽阵列，热传导路径缩短60%
  实测在20℃/s温升速率下，响应延迟仅0.7秒

2. 电磁抗扰强化结构

• 双层镍铬电磁屏蔽层（衰减-40dB@10MHz）

• 三线制引线设计抵消共模干扰
  通过IEC 61000-4-3测试（10V/m辐射场），输出漂移＜±0.1%

3. 应力解耦封装

• 硅胶缓冲层吸收振动应力（CTE匹配至4.8ppm/℃）

• 波纹铜合金引线抗机械疲劳
  在IEC 60068-2-6振动测试（50G/2000Hz）后，热响应常数波动＜±2%

安装位置与选型指南

规则1：热传导路径优化模型
建立响应时间公式：
τ = 0.25 × (ρ×c×d²)/λ
（ρ：密度，c：比热容，d：安装距离，λ：导热系数）
目标：τ≤1.5秒 → 要求导热硅脂层厚≤0.1mm，安装距绕组≤2mm
平尚PS-TS04在1mm环氧灌封下实测τ=0.85秒

安装方案对比

规则2：电气参数匹配

• 阻值选择：25℃标称阻值匹配控制器ADC量程（常用10kΩ±0.5%）

• B值精度：需≤±0.5%（平尚B值3950K±0.3%）

• 自热控制：工作电流≤100μA（0.01mW自热温升＜0.02℃）

规则3：动态校准策略

• 建立温度-阻值补偿表（-40℃~150℃每5℃校准点）

• 电机堵转测试中验证保护阈值触发时间

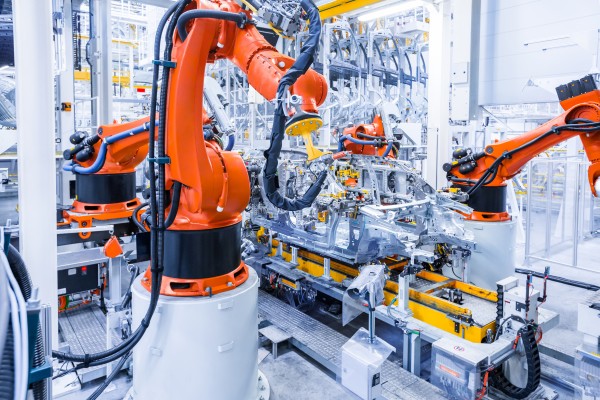

  某汽车焊接机器人案例：采用绕组槽内安装，过热保护响应时间从4.2秒降至1.1秒，电机寿命提升300%

当工业机器人在熔焊火花中持续运转时，平尚科技的NTC热敏电阻正以微热容芯片捕捉秒级温变，用电磁屏蔽层过滤千赫兹干扰，最终在绕组与绝缘的生死间隙中，为每一次过热风险拉起毫秒级的防御红线——这正是机电系统从“防护”迈向“预判”的感知革命。
