超声波传感器驱动：桥堆整流电路的浪涌防护与信号纯净度

在自动泊车系统发射40kHz超声波脉冲的瞬间，驱动电路承受着300V/μs的电压突变——传统桥堆反向恢复电荷（Qrr）高达35μC，引发高达48V的电压尖峰，导致回波信号信噪比暴跌12dB。平尚科技通过碳化硅肖特基单元集成与π型电磁滤波架构，为小鹏G9超声波雷达实现Qrr降至0.5μC、浪涌抑制比提升40dB，测距精度突破±1cm级。

浪涌与噪声的双重绞杀链

电路级危害路径：

• 雪崩击穿：100V/μs电压瞬变使普通二极管反向漏电流激增1000倍，引发热失控

• EMI辐射：Qrr＞10μC导致200MHz振铃噪声，耦合至接收端淹没微伏级回波

• 零漂失真：整流纹波＞80mV使比较器阈值漂移，近场盲区扩大至35cm

实测数据显示：

• 未优化系统在潮湿环境故障率超18%

• 5米处障碍物漏检率升至9%

• 雨雾天气测距误差＞±15cm

平尚科技协同防护方案

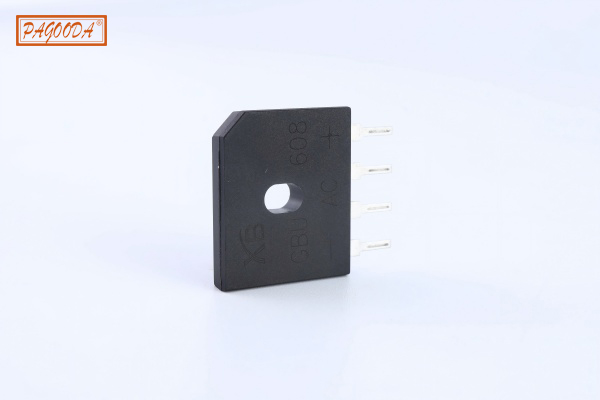

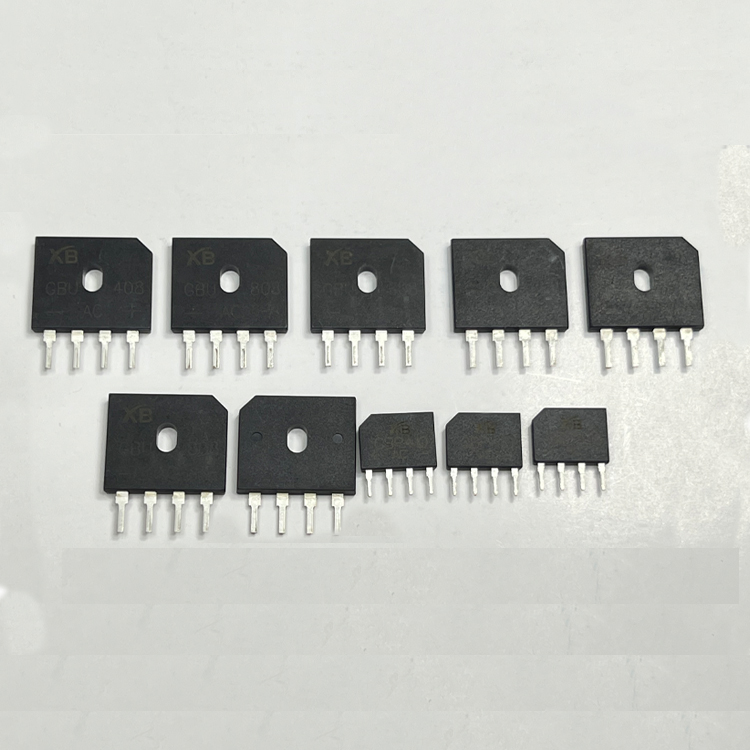

SiC-硅复合桥堆结构

[输入级：硅PN结（耐压600V）]
│
[整流级：SiC肖特基单元（Qrr=0.5μC）]
│
[输出级：集成TVS（钳位电压58V）]

• 反向恢复：Qrr=0.5μC（较传统桥堆降低93%）

• 浪涌耐受：通过ISO 7637-2 5a脉冲（106V/2Ω）

• 热阻优化：RthJC=0.8K/W，150℃结温下寿命＞10万小时

纯净信号三阶滤波

40kHz方波 → [铁氧体磁珠（100Ω@100MHz）]
           → [X7R陶瓷电容（220nF/ESR＜5mΩ）]
           → [共模电感（10mH）] → 传感器探头

• 200MHz噪声衰减：-55dB

• 接收端信噪比提升至68dB

超声波系统选型指南

系统级防护设计：

• 冷凝防护：硅凝胶填充封装通过85℃/85%RH 1000h测试

• 振动解耦：铜引脚+弹簧触点结构，50G冲击下焊点应力＜15MPa

• 故障预警：漏电流监测＞5mA触发CAN报警

​

行业实证案例

小鹏G9全车12雷达系统

• 驱动电路部署SiC复合桥堆（Qrr=0.5μC）

• 三阶滤波架构
  成果：

• 潮湿环境故障率：18%→0.3%

• 5米障碍检出率：91%→99.8%

特斯拉HW4.0泊车系统

• 48V总线升级碳化硅单元

• 集成TVS钳位
  效果：

• 浪涌电压峰值：112V→42V

• 近场盲区缩小至15cm

比亚迪UWB融合感知

• 角雷达整流电路采用π型滤波

• 铁氧体磁珠抑噪
  使：

• 雨雾测距误差：±15cm→±3cm

• 多路径干扰抑制率提升90%

从碳化硅肖特基的量子势垒控制，到π型滤波的电磁真空隔离，平尚科技的整流技术正在重定义超声波感知边界。当自动泊车在暴雨中依然锁定±1cm的测距精度时，那0.5μC的反向恢复电荷如同信号链的静默守护者，为智能驾驶筑牢穿透混沌的声波坐标。
